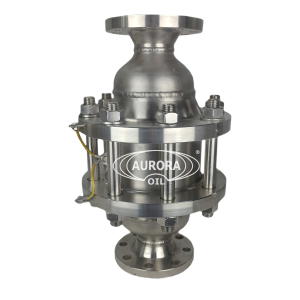

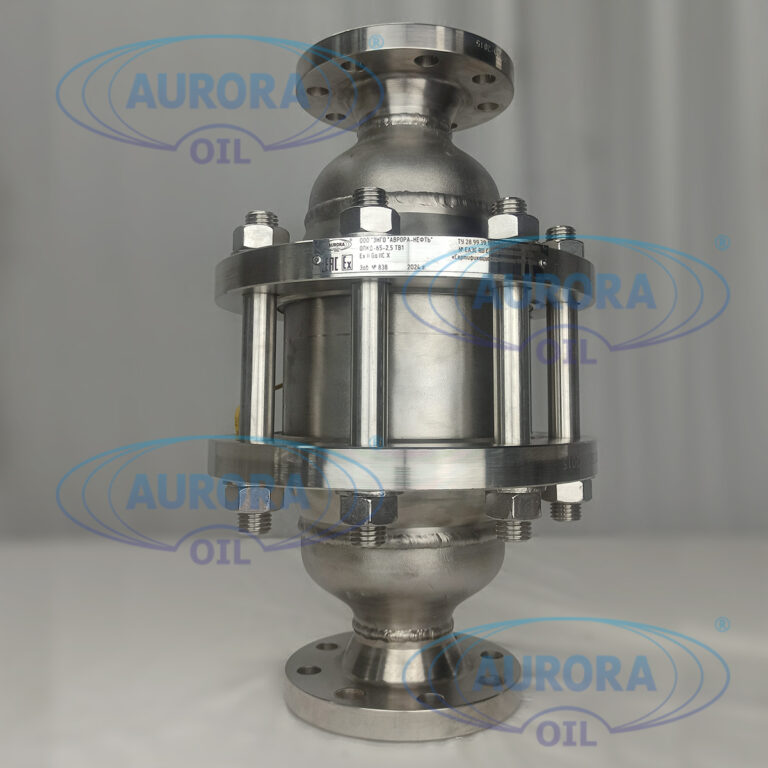

Назначение: огнепреградители детонационностойкие коммуникационные типа ОПКД1 предназначены для установки на газо- и нефтепроводах и технологическом оборудовании, где существует опасность детонационного горения газо-паро-воздушных смесей.
Описание: При детонации пламя распространяется со сверхзвуковой скоростью с ударной волной. Поэтому конструкция корпуса и пламегасящего элемента у огнепреградителей ОПКД усилена и дополнительно оснащена устройством, гасящим колебания ( демпфирующим) ударной волны.
Конструкционная основа огнепреградителя ОПКД состоит из пламягасящего элемента кассетного типа, который изготавливается из теплоемких и огнестойких материалов.
В случае аварии со взрывом внутри трубопровода ударная волна сопровождается распространением пламени со сверхзвуковой скоростью. Пламя продолжает распространяться даже при достижении огнепреградителя, продвигаясь по по каналам пламегасящего элемента к невоспламенившемуся продукту. В этих каналах тепловая энергия теряется, температура продукта становится ниже температуры вспышки и пламя гаснет. При этом, рабочий продукт проходит беспрепятственно через огнепреградитель, гидравлическое сопротивление которого — минимально.
Огнепреградители ОПКД имеют фланцевое болтовое соединение. Соединительные фланцы изделия рассчитаны на условное давление (Ру) 40 кгс/см2 (согласно ГОСТу 12820-80).
Пример обозначения изделия при заказе: ОПКД-150 -У , где:
ОПКД — огнепреградитель коммуникационный детонационностойкий;
150 — условный проход в миллиметрах (мм);
У— климатическое исполнение по ГОСТ 15150-69.
Технические характеристики огнепреградителей типа ОПКД1
| Наименование показателя | ОПКД1-32 | ОПКД1-50 | ОПКД1-100 | ОПКД1-150 | ОПКД1-200 | ОПКД1-250 | ОПКД1-300 | |
| Условный проход, Ду, мм | 32 | 50 | 100 | 150 | 200 | 250 | 300 | |
| Рабочее давление, Р, МПа | 4 | |||||||
| Площадь живого сечения, мм2 | 885 | 2160 | 8640 | 19440 | 34560 | 54000 | 70650 | |
| Пропускная способность при сопротивлении воздушному потоку 118 Па, м3/ч, не менее | 6 | 25 | 150 | 215 | 380 | 600 | 780 | |
| Присоеди-нительные размеры, мм не более: | -межцент-ровое расстояние Д1 | 110 | 125 | 190 | 250 | 320 | 385 | 450 |
| -диаметр отверстия d | 18 | 18 | 22 | 26 | 30 | 33 | 33 | |
| -количество отверстий n, шт. | 4 | 4 | 8 | 8 | 12 | 12 | 16 | |
| Габариты, мм, не более | -диаметр Д | 160 | 180 | 300 | 375 | 445 | 510 | 620 |
| -высота Н | 300 | 326 | 380 | 430 | 490 | 575 | 703 | |
| Масса, кг, не более | 22 | 24 | 49 | 59 | 71 | 150 | 380 | |
Возможна поставка с комплектом монтажных частей.
| Обозначение изделия | Ответный фланец (ГОСТ 12820-80) | Прокладка(ГОСТ 15180-86) | Шпилька(ГОСТ 9066-75) | Гайка(ГОСТ 9064-75) |
| ОПКД-32 | 1-32-40 | А-32-40-ПМБ | АМ16-6gх90.30 | АМ16-6Н.35 |
| ОПКД-50 | 1-50-40 | А-50-40-ПМБ | АМ16-6gх90.30 | АМ16-6Н.35 |
| ОПКД-100 | 1-100-40 | А-100-40-ПМБ | АМ20-6gх110.40 | АМ20-6Н.35 |
| ОПКД-150 | 1-150-40 | А-150-40-ПМБ | АМ24-6gх120.40 | АМ24—6Н.35 |
| ОПКД-200 | 1-200-40 | А-200-40-ПМБ | АМ27-6gх150.50 | АМ27-6Н.35 |
| ОПКД-250 | 1-250-40 | А-250-40-ПМБ | АМ30-6gх170.60 | АМ30-6Н.35 |
| ОПКД-300 | 1-300-40 | А-300-40-ПМБ | АМ30-6gх180.60 | АМ30-6Н.35 |
