Патрубки приёмо-раздаточные ППР

ТУ 3689-012-47746149-04, ТУ 3689-046-10524112-2003, ТУ 3689-018-00217633-97, ТУ 3689-020-03467856-2001; ТУ 3689-002-09344511-2015; ТУ 3689-002-12262129-13, ТУ 3689-001-01719561-2016

ТУ 3689-002-26842920-2015

Назначение: патрубки приёмо-раздаточные ППР являются составной частью резервуара и предназначены для подсоединения запорной арматуры, хлопушек и другого оборудования.

Описание: через патрубок осуществляется прием в вертикальный резервуар или выдача из него нефтепродуктов.
Патрубок приёмо-раздаточный ППР монтируется в нижнем поясе боковой стенки резервуара. С внешней стороны к нему присоединяется задвижка, а на внутреннем конце патрубка, внутри вертикального резервуара, устанавливается хлопушка.

Чертеж  ППР:


Чертеж патрубка приёмо-раздаточного ППР

По устойчивости к воздействию климатических факторов внешней среды патрубки ППР изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

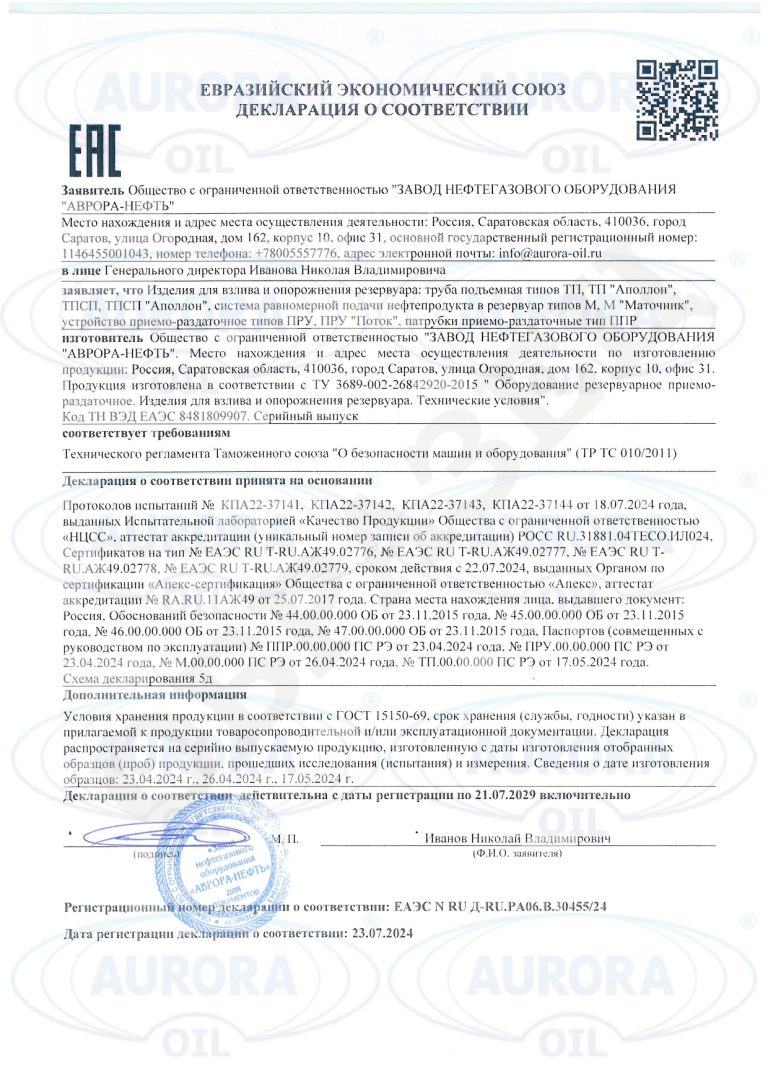

Патрубки приёмо-раздаточные ППР имеют всю необходимую документацию и соответствующую сертификацию.

Предлагаем следующие наименования патрубка приёмо-раздаточного ППР:
ППР-50, ППР-65, ППР-80, ППР-100, ППР-150, ППР-200, ППР-250, ППР-300, ППР-350, ППР-400, ППР-500, ППР-600, ППР-700.

По желанию заказчика возможно изготовление ППР из нержавеющей стали (12Х18Н10Т).

Технические характеристики ППР:

Обозначение изделия Условный проход DN h, мм Присоединительные размеры фланцев на условное давление МПа (кг/см 2) Габаритные размеры, мм,
не более
Масса, кг,
не более
для запорной арматуры 1,0 (10) для хлопушек 0,6 (6)
D1, мм d, мм n, шт D2, мм d1, мм n1, шт Длина, L Диаметр, D
ППР-50 50 125 18 4 110 14 4 300 180 11
ППР-65 65 145 18 4 130 14 4 300 180 7,9
ППР-80 80 200 160 18 8 150 18 4 300 180 9,5
ППР-100 100 200 180 18 8 170 18 4 300 220 14,6
ППР-150 150 200 240 18 8 225 18 8 300 320 22,5
ППР-200 200 250 295 22 8 280 18 8 350 440 29
ППР-250 250 250 350 22 12 335 18 12 380 550 50,7
ППР-300 300 250 400 2 12 395 22 12 380 650 66,8
ППР-350 350 300 460 22 16 445 22 12 380 760 96
  для запорной арматуры 1,6 (16) для хлопушек 1,6 (16)
ППР-400 400 300 525 30 16 525 30 16 565 860 175
ППР-500 500 400 650 33 20 650 33 20 625 1060 270
ППР-600 600 400 770 39 20 770 39 20 705 1260 370
ППР-700 700 400 840 39 24 840 39 24 600 1460 419











Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Схема расположения оборудования на резервуаре
