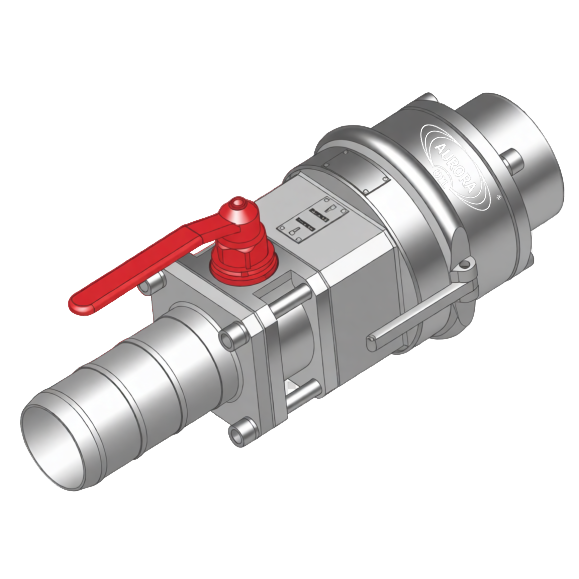

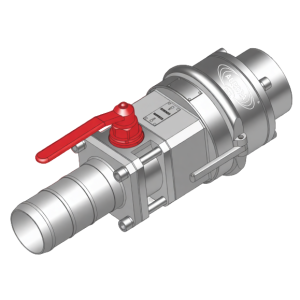

Муфты сухого разъёма МСР

ТУ 3689-016-00217633-97; ТУ 3689-021-82673705-2009

ТУ 28.99.39.190-013-26842920

Назначение: муфты сухого разъема МСР2-50, МСР1-80А и МСР1-100 предназначены для присоединения технических средств заправки, перекачки и слива-налива нефтепродуктов на автозаправочных станциях и других пунктах хранения нефтепродуктов.

Описание: Конструкция муфты состоит из двух полумуфт «А» и «Б», устанавливаемых на ответных патрубках и позволяющих стыковать их без применения специальных технических средств. Муфты выпускаются с двумя типами замыкающего устройства:
МСР1 и МСР2 – с кулачковыми и шариковыми замками соответственно.

Муфты сухого разъема требуют меньшие усилия для стыковки полумуфт и имеют значительно меньшие протечки в момент расстыковки полумуфт при заполненном трубопроводе.

Муфты сухого разъема имеют дополнительно узел, управляющий открытием/закрытием клапанов в состыкованном положении полумуфт.

Муфты выпускаются в климатическом исполнении Т, У, УХЛ категории размещения 1 по ГОСТ 15150-69.

Возможен раздельный заказ полумуфт «А» и «Б».

Чертеж МСР:

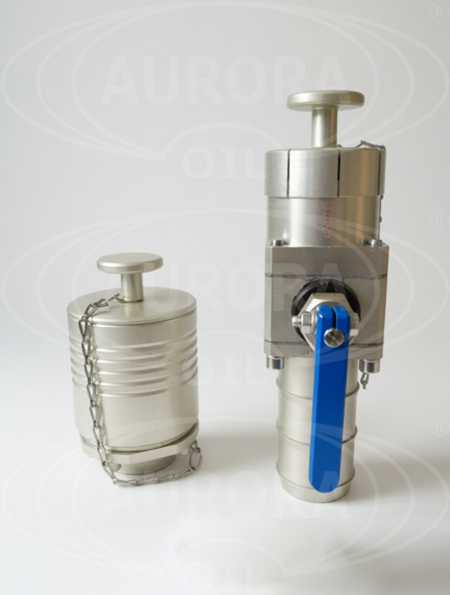

 Муфта сухого разъема МСР2-50:

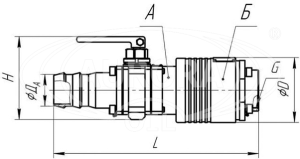

Внешний вид и габаритные размеры муфт сухого разъема МСР2-50

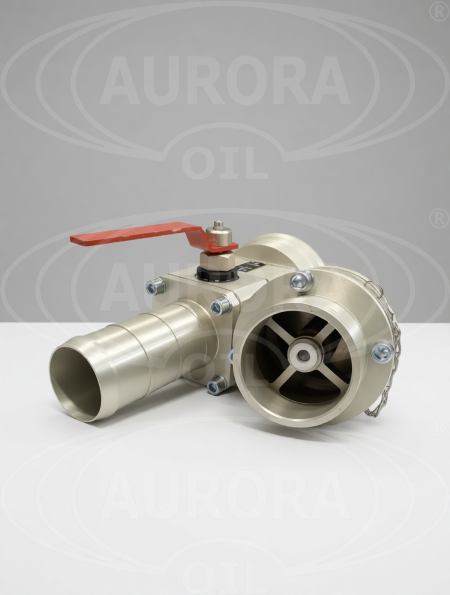

Муфта сухого разъема МСР1-80А:

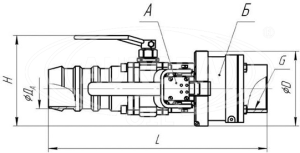

Внешний вид и габаритные размеры муфт сухого разъема МСР1-80А

Технические характеристики МСР:
Наименование параметров Величина параметров
МСР2-50 МСР1-80А МСР1-100
Условный проход, Ду, мм 50 80 100
Внутренний диаметр присоединяемого напорно-всасывающего рукава по ГОСТ 5398-76, мм 65 75 100
Рабочее давление, МПа (кг/см2) 0,2(2,0)
Присоединительный размер полумуфты «А», Да, мм, G 67 78 104
G5-A
Присоединительный размер полумуфты «Б», Дб, мм, G G 2¼-A G3 ¼-A 108
G6-A
Класс герметичности в расстыкованном положении по ГОСТ 9544-2005 «А» «А» «С»
Класс герметичности в состыкованном положении по ГОСТ 9544-2005 «А» «А» «А»
Габаритные размеры: Длина, L, мм 395 460 711
Диаметр, D, мм 118 178 195
Высота, Н, мм 160 211 247
Масса, кг, не более 5,9 13 31











Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
