Устройства для размыва донных отложений (веерные сопла)

При эксплуатации резервуаров наиболее часто встречаемой проблемой является образование донных отложений. Для ее решения современные технологии предлагают множество разнообразных устройств. Однако среди них оптимальным вариантом являются сопла веерные.

Веерные сопла получили широкое применение на предприятиях различной направленности:

  • нефтедобывающие;
  • нефтеперерабатывающие;
  • нефтетранспортные;
  • пищевые.

Принцип работы веерного сопла

Работа этого устройства для размыва донных отложений основана на гидродинамическом принципе. Продукт поступает в размывочную камеру сопла под действием давления в процессе размыва отложений или при закачке. Оттуда из кольцевых щелей жидкость выбрасывается по дну резервуара в виде веерной турбулентной струи и размывает осадок, который потом остается в нижнем слое продукта во взвешенном состоянии. После проведения этой процедуры последующая откачка позволяет опорожнить резервуар без донных остатков на дне.

Преимущества сопел веерных

Веерные сопла имеют множество преимуществ перед механическими донными мешалками:

  • У сопла отсутствуют подвижные детали, что позволяет сэкономить средства на отсутствии необходимости технического обслуживания в течение всего периода эксплуатации.
  • Также отсутствие подвижных деталей не требует наличия сальникового уплотнения, которое на исходе срока эксплуатации может давать течь, что исключено при использовании сопел.
  • Для обеспечения работоспособности не требуется электричество, так как для размыва используется энергия закачиваемого в резервуар продукта.
  • В стенке резервуара отсутствуют подвижные соединения и уплотнения, из-за которых проведение ремонтных работ требует вывода резервуара из эксплуатации.
  • Монтаж мешалок требует врезки в первый пояс резервуара люка для установки, то не требуется для установки сопел.
  • Устройства для размыва донных отложений эффективно функционируют в стальных резервуарах с большой оборачиваемостью продукта.

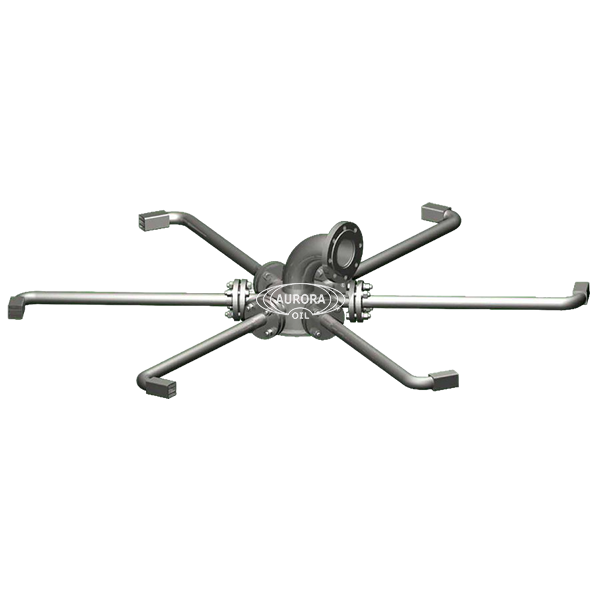

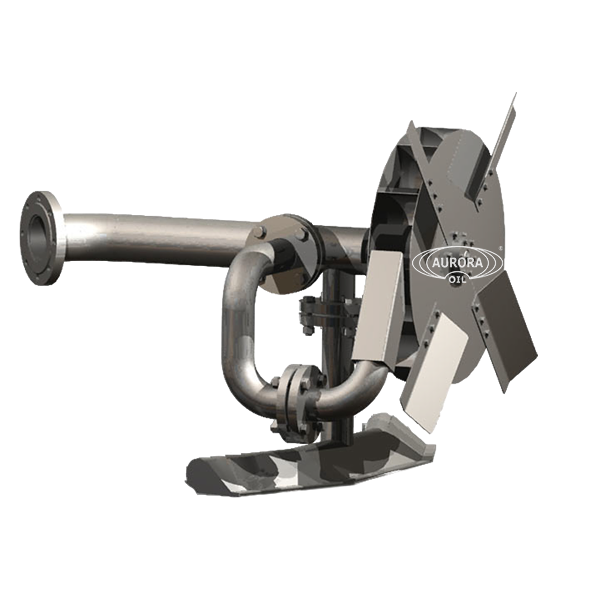

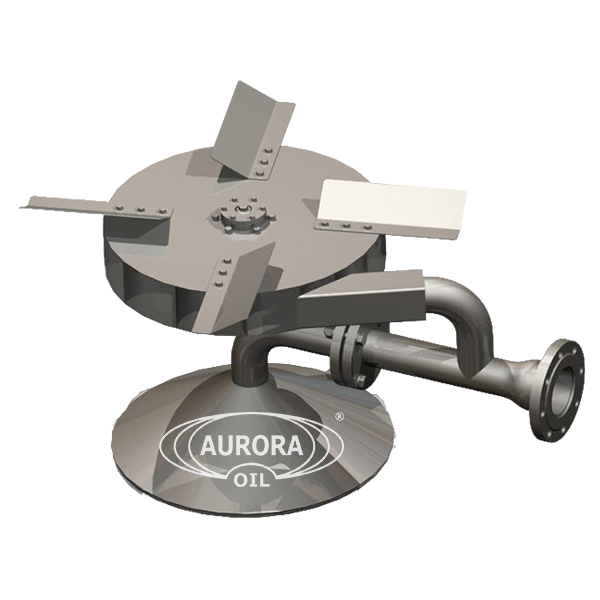

  • Различные модификации веерных сопел позволяют размывать донные отложения как в вертикальных, так и в горизонтальных резервуарах.

Более подробную информацию о применении веерных сопел и экономическое обоснование их использования Вы можете прочитать по ссылке.

Подробная информация

Преимущества использования веерных сопел.

  • Использование веерных сопел в резервуарах с нефтепродуктами предотвращает деление продукта на тяжелые и легкие фракции.
  • Конструктивная особенность сопел позволяет разрушать и предотвращать накопление парафинистого осадка и удалять шлам в агрессивных, пищевых средах и легковоспламеняющихся жидкостях.
  • Установка размыва типа веерные сопла не требует высокой квалификации и владения специальными навыками.
  • Избавляет от необходимости проведения длительных, опасных и дорогостоящих работ по удалению из резервуара до нескольких десятков тонн донных отложений и их утилизации.
  • Не требует обслуживания в процессе всего срока эксплуатации.


Преимущество сопел перед винтовыми мешалками.

  • Обеспечивают наиболее равномерный размыв отложений в среде за счёт периметрального размещения внутри резервуара. В то время, как винтовые перемешивающие устройства действуют по определённому вектору размыва (размывают в одном направлении-направлении вала с винтом) и создают узконаправленную струю жидкости.
  • Отпадает потребность в подводке электричества к резервуару. Предотвращение накопления осадка в резервуаре достигается за счет использования кинетической энергии потока нефти, создаваемой при закачке в резервуар.
  • В веерных соплах отсутствуют движущиеся механические элементы, что повышает надежность и долговечность работы по сравнению с винтовыми мешалками.
  • В отличие от мешалок не требует обслуживания во время всего срока эксплуатации.
  • Отсутствие вибрационных и волновых нагрузок на стенки резервуара.
  • Отсутствуют дополнительные элементы на стенке резервуара. Они крепятся на приемо-раздаточные устройства на дне резервуара.
  • В отличии от винтовых мешалок различные модификации веерных сопел позволяют использовать их также и в горизонтальных резервуарах.
  • Сравнение сопел с аналогичными устройствами.

    Ключевым отличием нашего размывочного сопла является эффективная длина щели, из которой выходит размывочный продукт. Эффективная длина щели сопла СВ-1200 — 3768мм. Эффективная длина аналогичных устройств порядка 490мм Таким образом одно размывочное сопло СВ-1200 эквивалентно почти 8 аналогичным устройствам. И это не включая разводку внутри резервуара.
    Как известно, чем меньше дополнительных элементов на дне резервуара, тем эффективнее размывание донных отложений. Таким образом наличие дополнительной разводки трубопровода на 8 размывающих устройств препятствует эффективному размытию в отличие от разводки на одно веерное сопло СВ-1200.

    Экономическое обоснование использования веерных сопел.

    Применение сопел для размыва донных отложений избавляет от необходимости зачистки и утилизации донных отложений. К примеру стоимость зачистки резервуара РВС — 50 000 м3 составляет приблизительно 6 500 000 млн. руб.
    Отпадает необходимость в дополнительных мерах по охране окружающей среды.

    Использование веерных сопел для размыва донных отложений увеличивает полезную емкость резервуара до 2-4% в зависимости от среды. Таким образом в резервуаре 50 000 м3 экономия полезной емкости составляет 2 000 м3!
