Предохранители огневые коммуникационные ПОК, ПОК «Страж»

ТУ 3689-009-01719561-2016, ТУ 28.99.39.190-013-26842920, ТУ 3689-107-10524112-2008;ТУ 3689-002-0217636-93;ТУ 3689-013-72549097-2004;ТУ 3689-107-10524112-2008, ТУ3689-013-72549097-2004, ТУ 3689-001-62461585-2010, ТУ 3689-011-82673705-2009

ТУ 28.99.39.190-013-26842920-2021

Назначение: предохранители огневые коммуникационные типа ПОК предназначены для установки на газо-нефтепроводах, работающих при давлении до 1,6 МПа (16 кгс/см2) с целью предотвращения распространения пламени по трубопроводу в случае его возникновения.

По запросу заказчика предохранитель огневой коммуникационный ПОК может быть поставлен в комплекте с термочехлом.

Описание: по устойчивости к воздействию климатических факторов внешней среды огнепреградители изготавливаются в исполнении У,ХЛ, УХЛ и ТВ, категория размещения 1-4 по ГОСТ 15150-69. Предохранители огневые ПОК имеют всю необходимую документацию и соответствующую сертификацию.

Пример обозначения:

ПОК-80-1,6 ХЛ1 ТУ 28.99.39.190-013-26842920-2021, где

80 — условный проход предохранителя, мм;
1,6- условное давление, МПа;
ХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Чертеж ПОК:

Чертеж предохранители огневые ПОК

Предлагаем следующие наименования предохранителей ПОК:
ПОК-50, ПОК-80, ПОК-100, ПОК-150, ПОК-200, ПОК-250, ПОК-350, ПОК-400, ПОК-500, ПОК-600.

Технические характеристики огнепреградителей ПОК:

Наименование параметра		ПОК-
Наименование параметра		50	80	100	150	200	250	300	350	400	500	600
Условный проход DN,мм		50	80	100	150	200	250	300	350	400	500	600
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч		25	75	100	215	380	600	900	1300	2000	2950	3200
Габаритные размеры, не более, мм	Dн	215	245	280	335	460	520	600	710	840	840	910
Габаритные размеры, не более, мм	H	280	315	380	430	490	575	575	748	1062	1100	1320
Присоедини-тельные размеры, мм	D1	125	160	180	240	295	355	410	470	525	650	770
Присоедини-тельные размеры, мм	d	18	18	18	22	22	26	26	26	30	33	36
Время сохранения работоспособности при воздействии пламени, мин., не менее		10
Масса, кг, не более		26	30	40	55	113	160	200	360	500	610	720

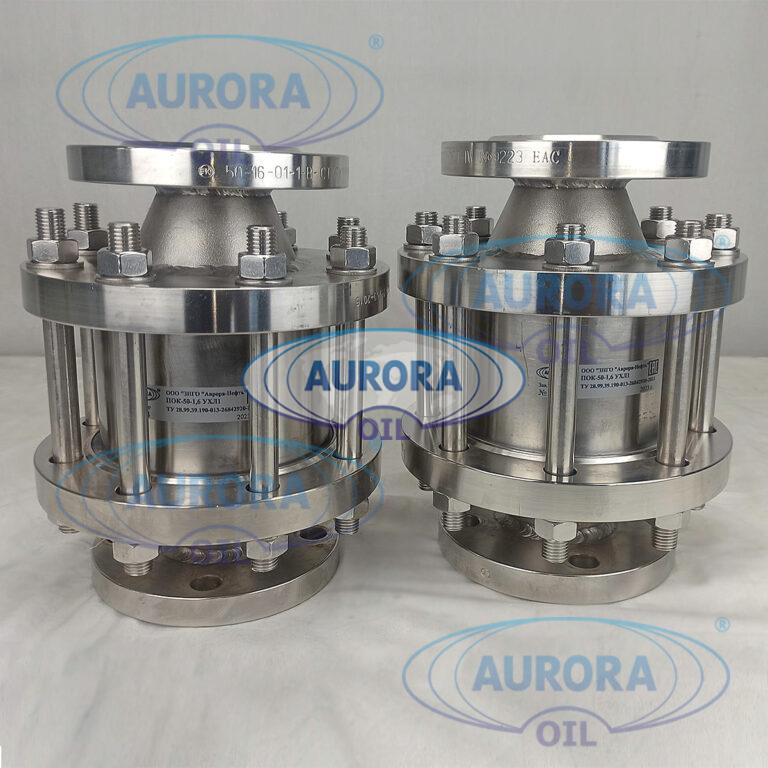

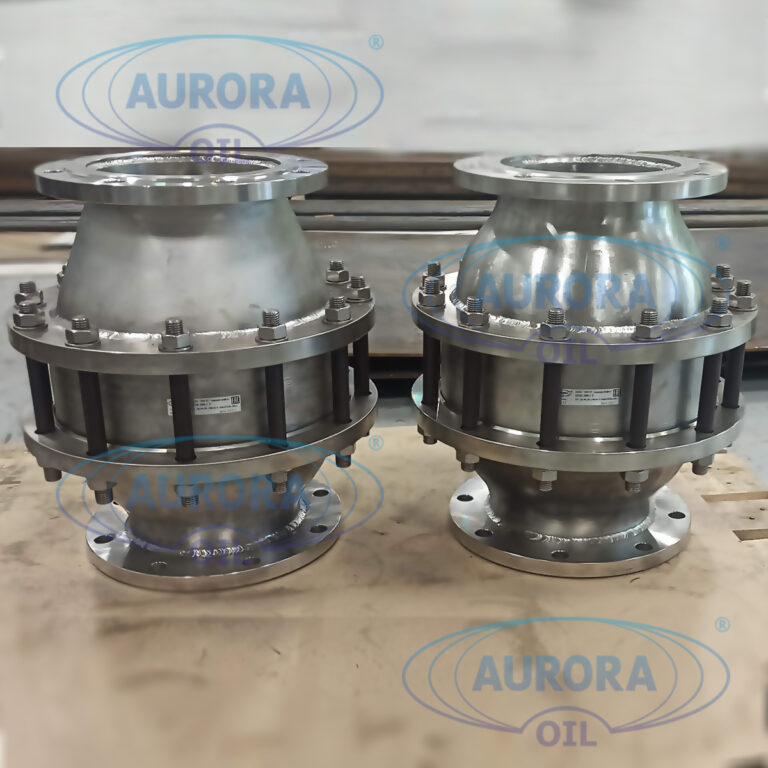

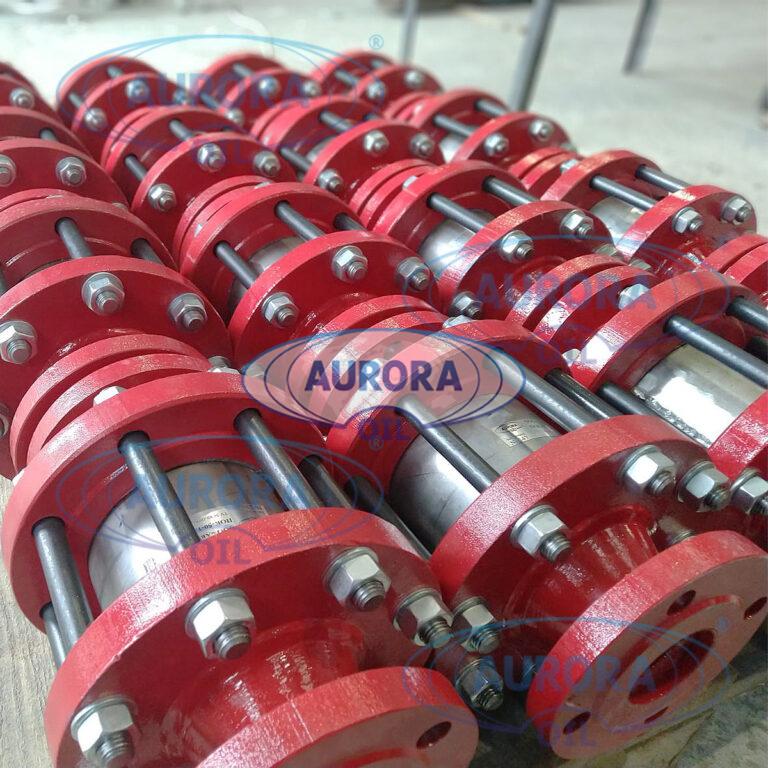

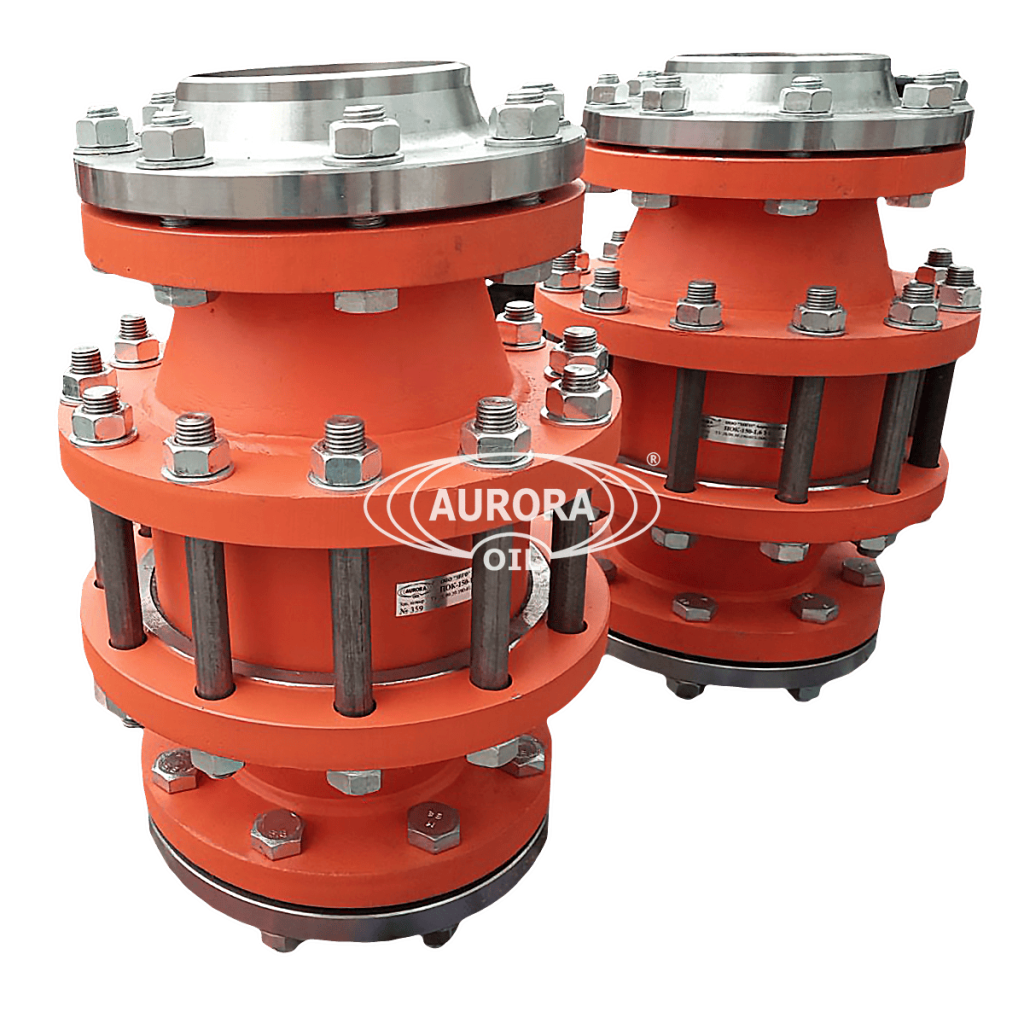

Предохранители огневые коммуникационные ПОК:

Предохранители огневые коммуникационные ПОК

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Получите консультацию для точного подбора модели под ваши условия эксплуатации.

Гарантируем сертифицированное качество.
