Узлы для подключения пожарной техники УПТ

Узел для подключения пожарной техники УПТ предназначен для использования с установками пожаротушения для подачи/отбора воды или готового пенообразователя. Также используется для оснащения подводящих трубопроводов стационарных средств пожаротушения — пеногенераторов, гидромониторов, пожарных лафетных стволов и др.

Посредством присоединения к узлу для подключения пожарной техники УПТ пожарных рукавных линий производится подача воды из передвижной пожарной техники в установку пожаротушения. Также при помощи УПТ происходит отбор раствора пенообразователя из установки пенного пожаротушения и его подачу к месту пожара или аварии, используя передвижные пенные или универсальные пожарные стволы, либо пеногенераторы.

Узел для присоединения пожарной техники УПТ производится в нескольких климатических иcполнениях: У, ХЛ, УХЛ, Т, ОМ согласно ГОСТ 15150-69.
Рабочие температуры окружающей среды: от — 60 ºС до + 50 ºС


Технические характеристики
ПоказательЗначение
для ГМ-50для ГМ-80для ГМ-150
Условное давление, МПа1,6
Испытательное давление, МПа2,4
Расчетная пропускная способность на один патрубок,
л/с (с учетом гидравлических потерь в рукавных линиях)
51035
Тип запорной арматуры для комплектации УПТшаровый полнопроходной крандисковый затвор


Размеры присоединительных фланцев
Тип УПТТип присоединительного фланца
УПТ на две ГМ-50Фланец 1-80-16 ГОСТ 12820-80

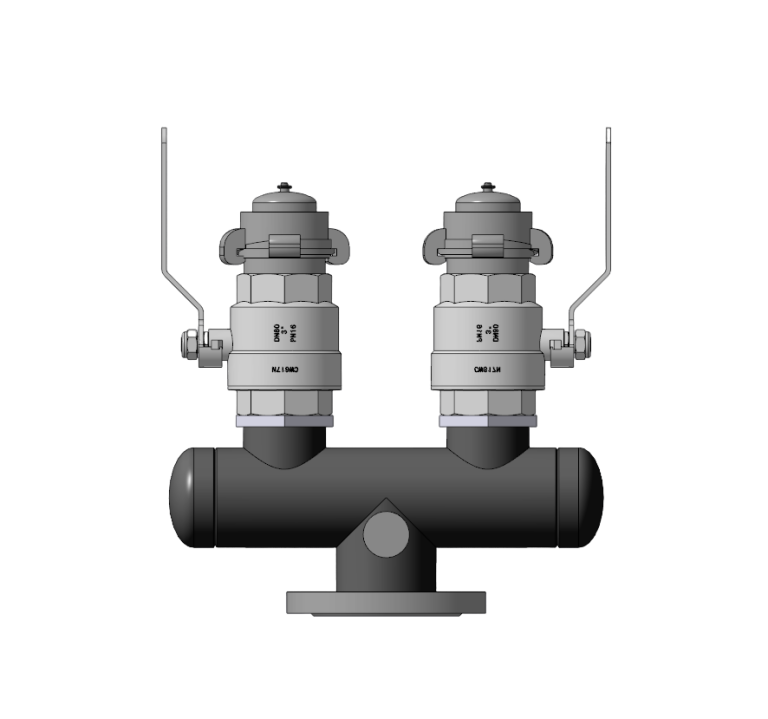

УПТ на две ГМ-80Фланец 1-100-16 ГОСТ 12820-80
УПТ на две ГМ-150Фланец 1-200-16 ГОСТ 12820-80

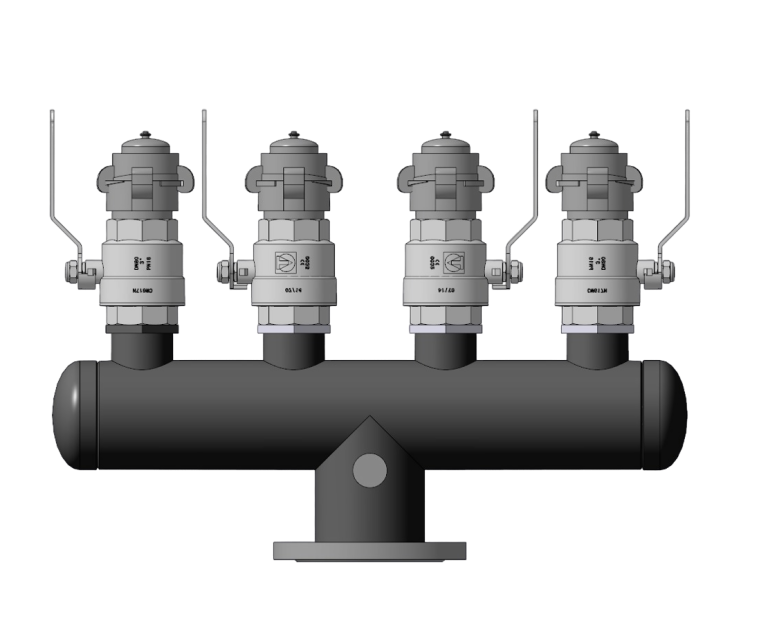

УПТ на четыре ГМ-50Фланец 1-100-16 ГОСТ 12820-80
УПТ на четыре ГМ-80Фланец 1-150-16 ГОСТ 12820-80
УПТ на четыре ГМ-150Фланец 1-250-16 ГОСТ 12820-80

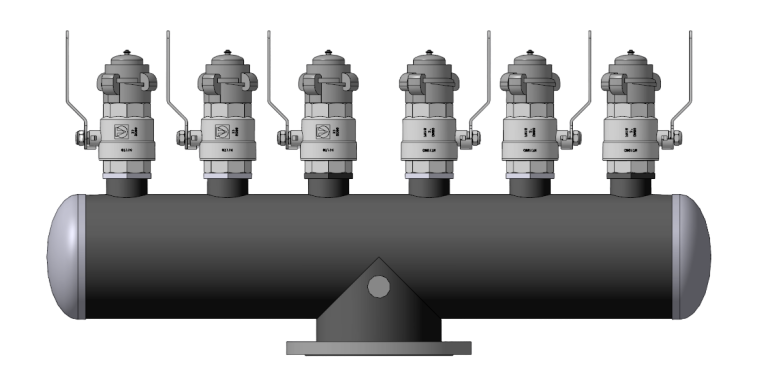

УПТ на шесть ГМ-80Фланец 1-250-16 ГОСТ 12820-80

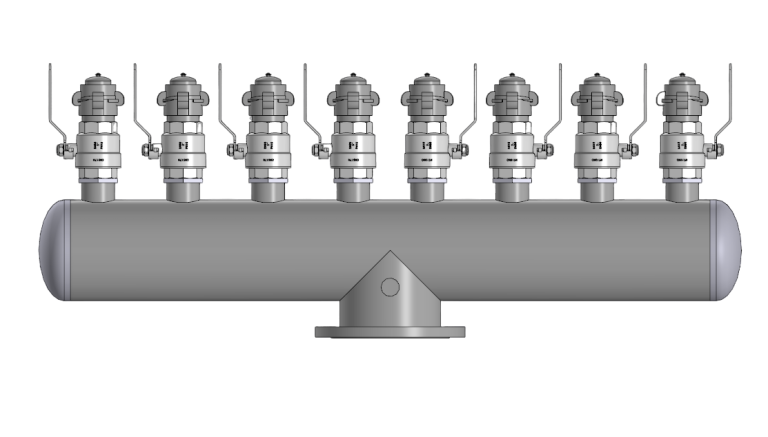

УПТ на восемь ГМ-80Фланец 1-250-16 ГОСТ 12820-80
