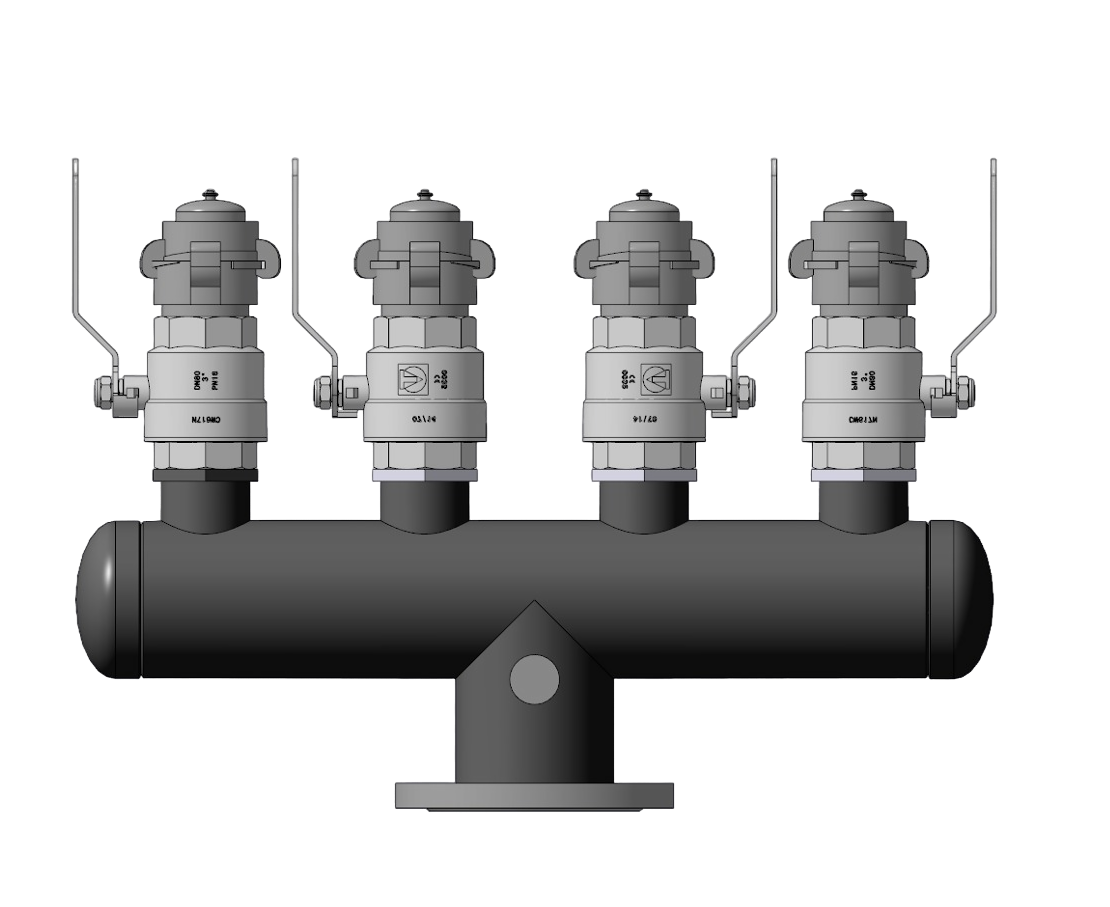

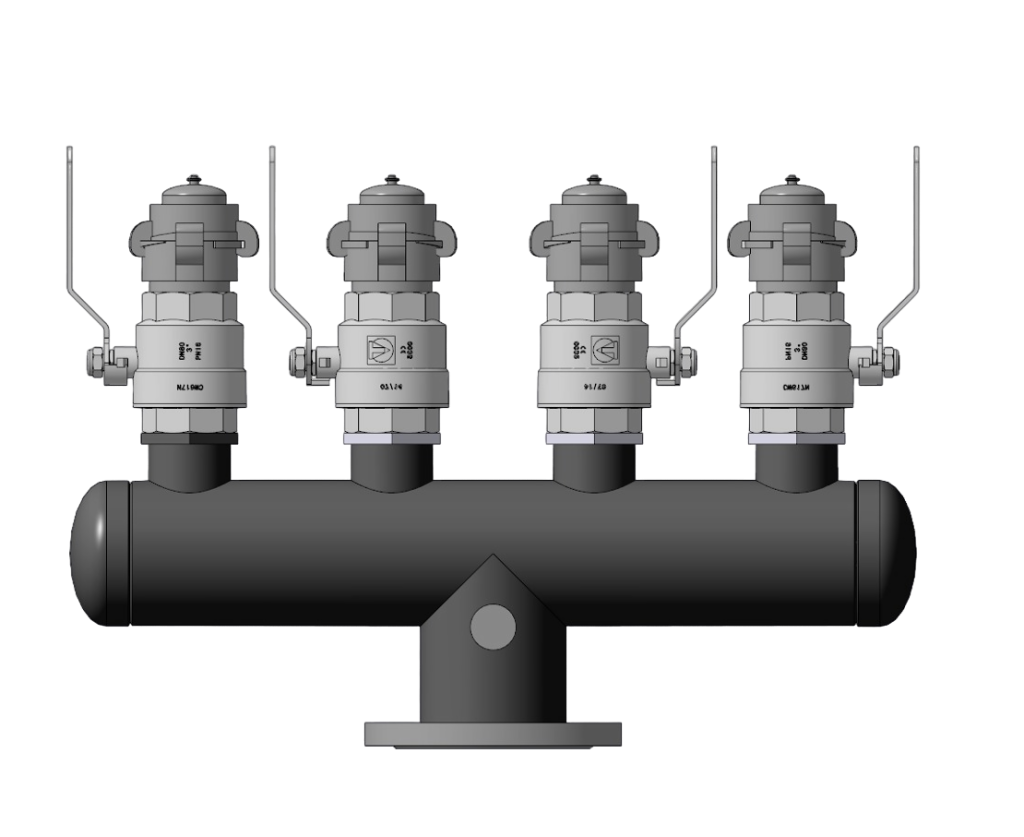

УПТ на четыре ГМ-150, УПТ «Гидра»

ТУ 4854-032-72410778-2015

ТУ 28.99.39.190-007-26842920-2020

ТУ 3689-007-26842920-2019

Узел для подключения пожарной техники УПТ на четыре ГМ-50/ГМ-80 служит для присоединения пожарных рукавов и посредством их происходит подача водопенного раствора от пожарных машин в стационарную систему пожаротушения. Также применяется в процессе отбора водопенного раствора от стационарной системы пожаротушения на переносные пожарные стволы, пеногенераторы применяемые для пожаротушения.

УПТ изготавливается в климатическом исполнениям У, ХЛ, УХЛ, Т, ОМ, категории размещения 1-4 по ГОСТ 15150-69:
У — сталь 20 с антикоррозийным покрытием,
ХЛ, УХЛ — сталь 09Г2С с антикоррозийным покрытием,
Т, ОМ для работы на морской воде — нержавеющая сталь.

У, ХЛ, УХЛ могут быть изготовлены из нержавеющей стали по пожеланию заказчика.

Условное обозначение при заказе УПТ:

УПТ «Гидра»-4-80-150 У1 ТУ 28.99.39.190-007-26842920-2020, где

УПТ, УПТ «Гидра» – наименование изделия;
4— количество присоединяемых головок;
80 – условный проход присоединительных головок;
150 — условный проход трубопровода;
У1 – климатическое исполнение по ГОСТ 15150,
ТУ 28.99.39.190-007-26842920-2020 – номер технических условий.

Габариты УПТ на четыре ГМ-150 с прямым расположением узла

УПТ на четыре ГМ

Пунктирный квадрат ExF указывает два места расположения приварной опоры.

Габариты УПТ на четыре ГМ-150, с прямым расположением присоединительного узла
Тип УПТ	Расположение присоединительного узла	L, мм	L1, мм	C, мм	D, мм	Е, мм	F, мм	Масса, кг
УПТ на 4ГМ-150	Между 1 и 2 патрубком	1970	477	800	405	200	170	270
	Между 2 и 3 патрубком		985
	Между 3 и 4 патрубком		1493

Габариты УПТ на четыре ГМ-150 с расположением узла вверх

УПТ на четыре ГМ

Пунктирный квадрат ExF указывает два места расположения приварной опоры.

Между 3 и 4 патрубком 1493

Габариты УПТ на четыре ГМ-150, с расположением присоединительного узла вверх
Тип УПТ	Расположение присоединительного узла	L, мм	L1, мм	C, мм	D, мм	Е, мм	F, мм	Масса, кг
УПТ на 4ГМ-150	Между 1 и 2 патрубком	1970	477	690	500	200	170	270
	Между 2 и 3 патрубком		985

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.
