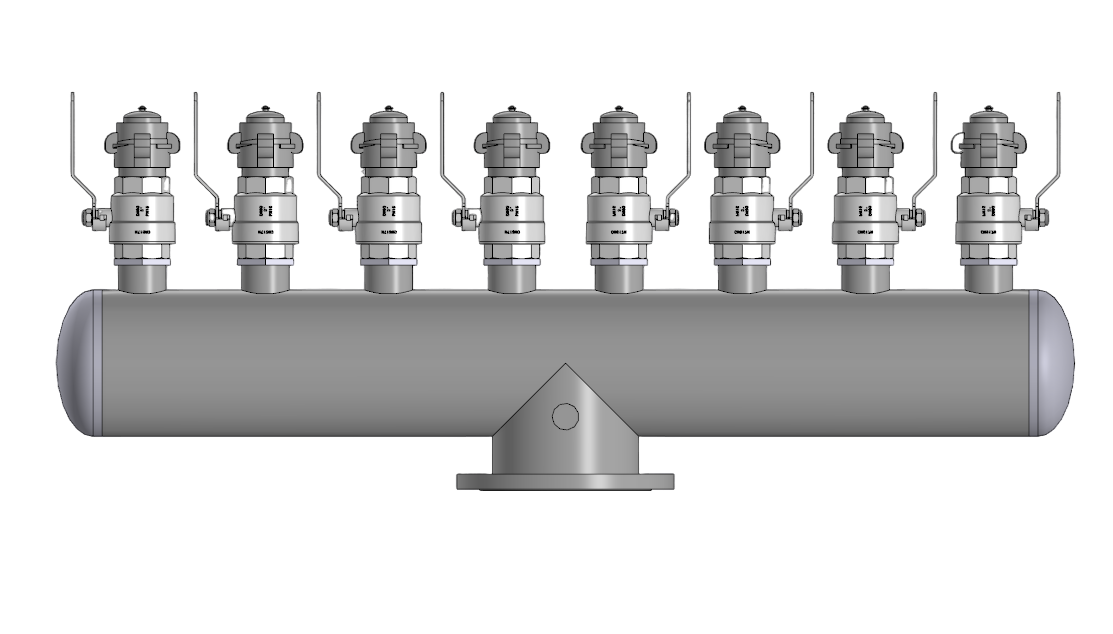

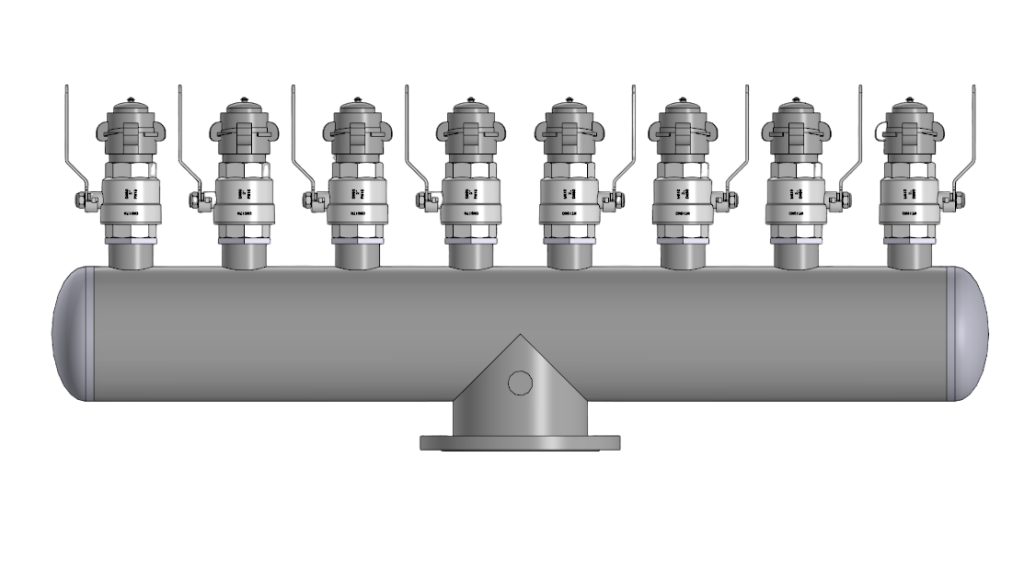

УПТ на восемь ГМ-80, УПТ «Гидра»

ТУ 4854-032-72410778-2015

ТУ 28.99.39.190-007-26842920-2020

ТУ 3689-007-26842920-2019

Узел для подключения пожарной техники УПТ на восемь ГМ-80 служит для присоединения пожарных рукавов и посредством их происходит подача водопенного раствора от пожарных машин в стационарную систему пожаротушения. Также применяется в процессе отбора водопенного раствора от стационарной системы пожаротушения на переносные пожарные стволы, пеногенераторы применяемые для пожаротушения.

УПТ изготавливается в климатическом исполнениям У, ХЛ, УХЛ, Т, ОМ, категории размещения 1-4 по ГОСТ 15150-69:
У — сталь 20 с антикоррозийным покрытием,
ХЛ, УХЛ — сталь 09Г2С с антикоррозийным покрытием,
Т, ОМ для работы на морской воде — нержавеющая сталь.

У, ХЛ, УХЛ могут быть изготовлены из нержавеющей стали по пожеланию заказчика.

Условное обозначение при заказе УПТ:

УПТ «Гидра»-8-80-250 УХЛ1 ТУ 28.99.39.190-007-26842920-2020, где

УПТ, УПТ «Гидра» – наименование изделия;
8— количество присоединяемых головок;
80 – условный проход присоединительных головок;
250 — условный проход трубопровода;
УХЛ1 – климатическое исполнение по ГОСТ 15150,
ТУ 28.99.39.190-007-26842920-2020 – номер технических условий.

Габариты УПТ на восемь ГМ-80 с прямым расположением узла

УПТ на восемь ГМ

Габариты УПТ на восемь ГМ-80, с прямым расположением присоединительного узла
Тип УПТ	Расположение присоединительного узла	L, мм	L1, мм	C, мм	D, мм	Е, мм	F, мм	Масса, кг
УПТ на 8 ГМ-80	Между 1 и 2 патрубком	1790	295	750	460	200	170	200
	Между 2 и 3 патрубком		495
	Между 3 и 4 патрубком		695
	Между 4 и 5 патрубком		895
	Между 5 и 6 патрубком		1095
	Между 6 и 7 патрубком		1295
	Между 7 и 8 патрубком		1495

Габариты УПТ на восемь ГМ-80 с расположением узла вверх

УПТ на восемь ГМ

Габариты УПТ на восемь ГМ-80, с расположением присоединительного узла вверх
Тип УПТ	Расположение присоединительного узла	L, мм	L1, мм	C, мм	D, мм	Е, мм	F, мм	Масса, кг
УПТ на 8 ГМ-80	Между 1 и 2 патрубком	1790	295	670	540	200	170	200
	Между 2 и 3 патрубком		495
	Между 3 и 4 патрубком		695
	Между 4 и 5 патрубком		895
	Между 5 и 6 патрубком		1095
	Между 6 и 7 патрубком		1295
	Между 7 и 8 патрубком		1495

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.

Опросный лист для заказа оборудования "УПТ на восемь ГМ-80, УПТ «Гидра»" Скачать в формате PDF Скачать в формате DOC Запросить цену

Скачать информацию о продукции в формате .PDF
