Клапаны дренажные незамерзающие КДН 50-25, КДН 50-25 УХЛ, КДН «Тритон»
ТУ 3742-001-24096750-2015; ТУ 3742-057-72193766-2005; ТУ 39-00217538-10-94;
Запросить цену
ТУ 28.14.11.190-016-26842920-2023
ТУ 3689-006-01719561-2016

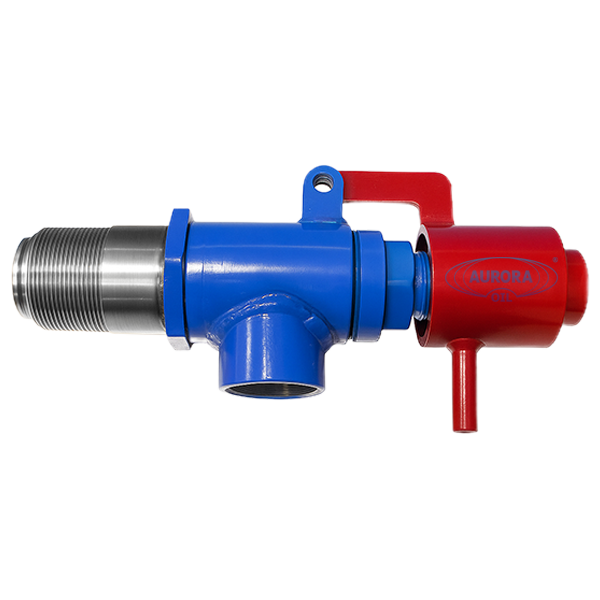

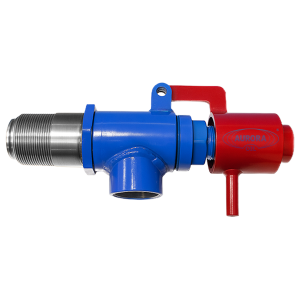

Клапаны дренажные незамерзающие КДН 50-25 и КДН 50-25 УХЛ от производителя.
Назначение клапанов КДН-50-25: Клапан дренажный незамерзающий КДН применяется в нефтехимической отрасли с целью выпуска остаточного количества нефтепродуктов, либо сжиженного газа, либо горюче-смазочных материалов, находящихся как в цилиндрических, так и сферических резервуарах. Клапан дренажный незамерзающий КДН 50-25 применяется также в системах водоснабжения и отопления, энергосистемах, где необходимо использовать вентили, рассчитанные на более высокие параметры давления.
Особенности клапана КДН 50-25: Тип присоединения и материал прокладки КДН, КДН «Тритон» должен подбираться в соответствие с условиями работы, учитывая давление, рабочую температуру и коррозионные свойства среды.
Устройство клапана КДН 50-25: Клапан КДН включает в себя:корпус, в верхней части которого имеется седло, а в нижней ввёрнутая резьба с сальником. По центру втулки находится шпиндель с сальником. Для организации работы клапана открывают колпак с изогнутой рукояткой на конце. Чтобы не происходило утечки нефтепродуктов, необходимо проверять обязательно герметичные свойства разъёмных соединений, а также сальника клапана.
Чертеж клапана дренажного незамерзающего КДН 50-25

1 — клапан, 2 — вал, 3 — cедло, 4 — корпус, 5 — штуцер, 6 — крашка, 7 — сальниковая камера, 8 — уплотнение, 9 — втулка, 10 — гайка, 11 — рокладка
Эксплуатация клапана КДН 50-25: При эксплуатации КДН выбирают безопасное место установки. Клапан дренажный незамерзающий может быть в двух вариантах исполнения:для районов с умеренным климатом КДН 50-25 при температуре окружающей и рабочей среды от -40°С до +180°С и в исполнении для районов с холодным климатом КДН 50-25 УХЛ, ХЛ при температуре окружающей среды от -60°С до +180°С
Технические характеристики клапана КДН 50-25:
Параметр |
Значение |
Наименование |
Клапан дренажный незамерзающий |
Обозначение |
КДН 50-25 (КДН 50-25 УХЛ,ХЛ) |
Давление условное РN, МПа (кгс/см2) |
2,5 (25) |
Проход условный DN, мм |
50 |
Рабочая среда |
нефть, газ, остатки нефтепродуктов, сжиженный углеводородный газ |
Габаритные размеры, мм (не более) |
|
Длина, L-5+15 |
295 |
Ширина, В±6 |
126 |
Размер, l±5 |
135 |
Высота, ±5 |
75 |
Масса, кг (не более) |
5,9 |
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Скачать информацию о продукции в формате .PDF
