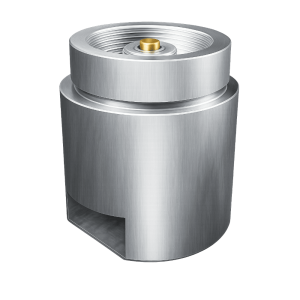

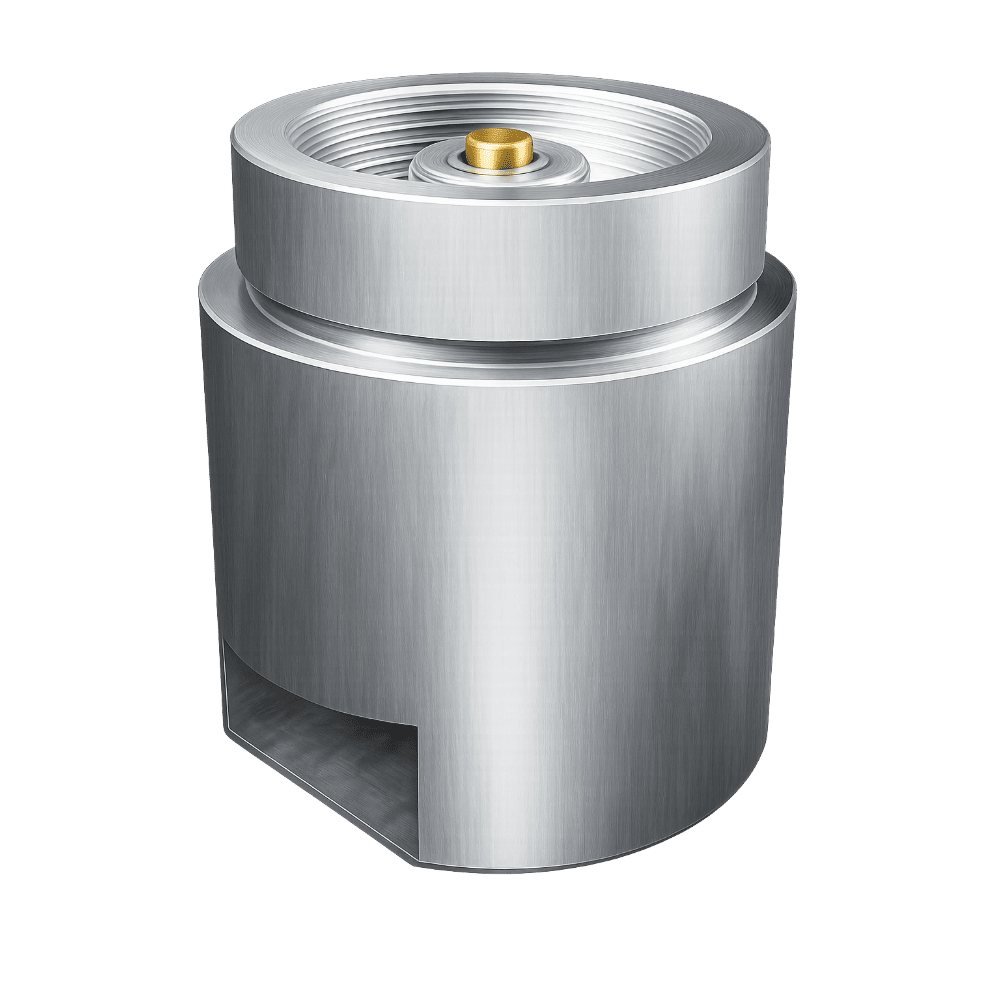

Клапан обратный верхней установки Ду40

ТУ 3689-007-43512348-2009

ТУ 28.99.39.190-013-26842920-2021

ТУ 28.99.39.190-013-26842920

Назначение: клапан обратный верхней установки Ду40 применяется для того, чтобы осуществлять пропуск нефтепродуктов в единственном направлении. Он устанавливается на трубопроводе линии выдачи светлых нефтепродуктов после насоса в технологическом отсеке резервуара, тем самым препятствуя опорожнению трубопровода линии выдачи.

<p.Описание: конструкция клапана обратного Ду40 включает следующие элементы: корпус, держатель клапана, клапан в сборе и пружину. Открытие осуществляется в тот момент, когда давление жидкости во всасывающей полости преодолевает сопротивление пружины и тарелка клапана отходит от седла. Закрывается, когда давление жидкости становится меньше усилия пружины.

Клапан Ду40 может эксплуатироваться в температурном диапазоне от -50°C до +50°C при относительной влажности до 100%.

</p.

<p. Технические характеристики Ду40:</p.

Параметры	Значения параметров
Условный проход, мм.	40
Пропускная способность, м³/мин	0,06
Минимальное давление срабатывания, МПа	0,02
Присоединительная резьба	Трубная 1½″
Масса, не более, кг.	0,5
Высота, мм.	72
Диаметр, мм.	70
Материал корпуса	Алюминиевый сплав

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
