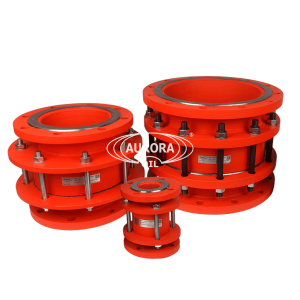

Огнепреградители ОП, ОП-Р, ОП «Доспех», ОП-Р «Доспех»

ТУ 28.99.39.190-013-26842920-20212920, ТУ 3689-014-10524112-2002, ТУ 3689-101-10524112-2007, ТУ 3689-002-0217636-93, ТУ 63-РСФСР68-75, ТУ 3689-016-79167039-2006, ТУ-3689-008-39933268-99, ТУ 3689-001 -56510196-2009, ТУ 3689-007-43512348-2009, ТУ 3689-011-82673705-2009; ТУ У 246О7422.007-2000

ТУ 28.99.39.190-013-26842920-2021

Назначение: огнепреградители ОП предназначены для временного предотвращения проникновения пламени внутрь резервуаров с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом.
Существуют модификации огнепреградителей: ОП (ОП…АА) — с неразборным корпусом и ОП-Р (ОП…ААН) — с разборным корпусом (с возможностью извлечения кассеты).

По запросу заказчика огнепреградитель ОП может быть поставлен в комплекте с термочехлом.

Описание: огнепреградители ОП, ОП»Доспех, ОП-Р, ОП-Р «Доспех» устанавливаются на монтажные патрубки резервуаров.

Огнепреградитель ОП резьбовой имеет безфланцевую конструкцию и устанавливается на технологических линиях за счет резьбового соединения обоймы с соответствующими патрубками трубопроводов.

По устойчивости к воздействию климатических факторов внешней среды огнепреградители изготавливаются в исполнении У, УХЛ и ХЛ, категория размещения 1 по ГОСТ 15150-69.

Огнепреградители имеют всю необходимую документацию и соответствующую сертификацию.

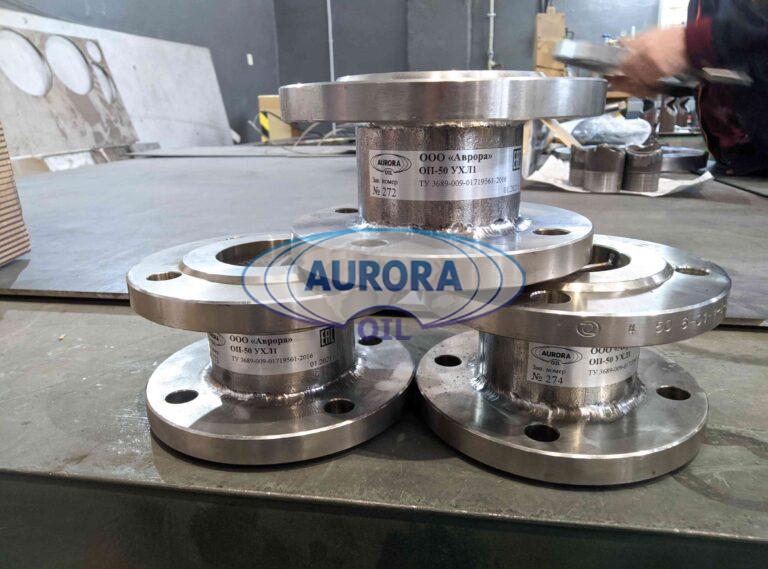

По желанию заказчика возможно изготовление огнепреградителей ОП из нержавеющей стали (12Х18Н10Т).

Пример обозначения при заказе огнепреградителя разборного:

ОП-100Р УХЛ1 ТУ 28.99.39.190-013-26842920-2021, где

100 – номинальный диаметр огнепреградителя, мм;
Р – конструктивное исполнение с разборной кассетой;
УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

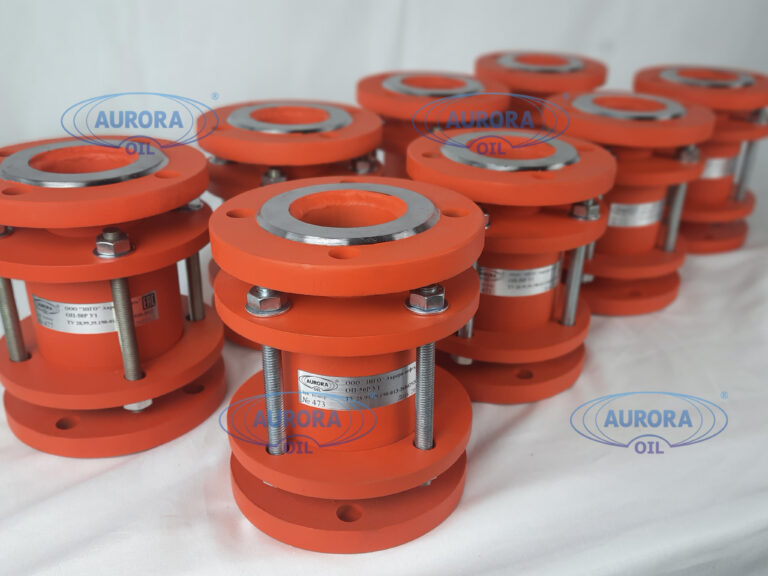

Общий вид огнепреградителя ОП (ОП…АА), ОП «Доспех»

Технические характеристики огнепреградителей ОП:

Параметры	Наименование
Параметры	ОП-25	ОП-32	ОП-40	ОП-50 ОП-50АА**	ОП-80 ОП-80АА	ОП-100 ОП-100АА	ОП-150 ОП-150АА
Условный проход DN	25	32	40	50	80	100	150
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч	5	5	12	25	60	100	150
Высота, H, мм	100	100	80	80	80	94	106
D	100	120	130	140	180	205	280
D1	75	90	110	110	150	170	240
d	11	14	14	14	18	18	22
n	4	4	4	4	4	4	8
Масса, кг, не более	2	3	4	4	7	9	23
Время сохранения работоспособности, мин, не менее	10

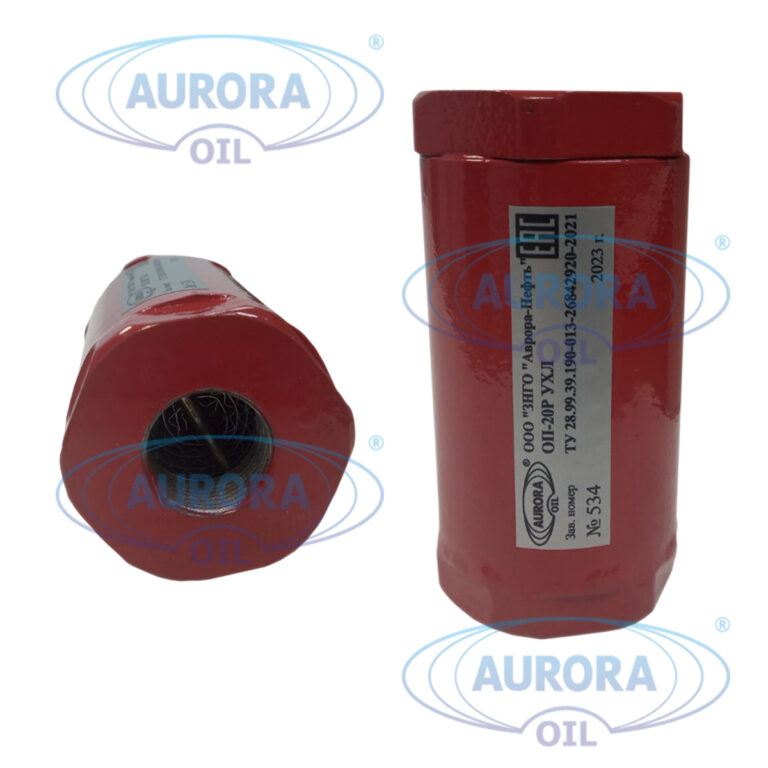

Общий вид огнепреградителя резьбового ОП (предохранитель огневой резьбовой)

1 — лента кассеты, 2 — корпус

Технические характеристики ОП (предохранитель огневой резьбовой):

Параметры		Наименование
Параметры		ОП-15Р	ОП-20Р	ОП-25Р	ОП-32Р	ОП-40Р	ОП-50Р	ОП-80Р
Условный проход DN		15	20	25	32	40	50	80
Условное давление РN, МПа		6
Материал корпуса		Сталь20, 09Г2С, нержавеющая сталь
Материал кассеты		Алюминиевый сплав, нержавеющая сталь
Присоединительная резьба по ГОСТ 6357-81		G 1/2”	G 3/4”	G 1”	G 1 1/4”	G 1 1/2”	G 2”	G 3”
Габаритные размеры, не более	D, мм	60	60	60	60	90	90	90
	L, мм	115	115	115	115	125	125	125
	Масса, кг	1,3	1,3	1,3	1,3	2,6	2,6	2,6
Время сохранения работоспособности, мин, не менее		10

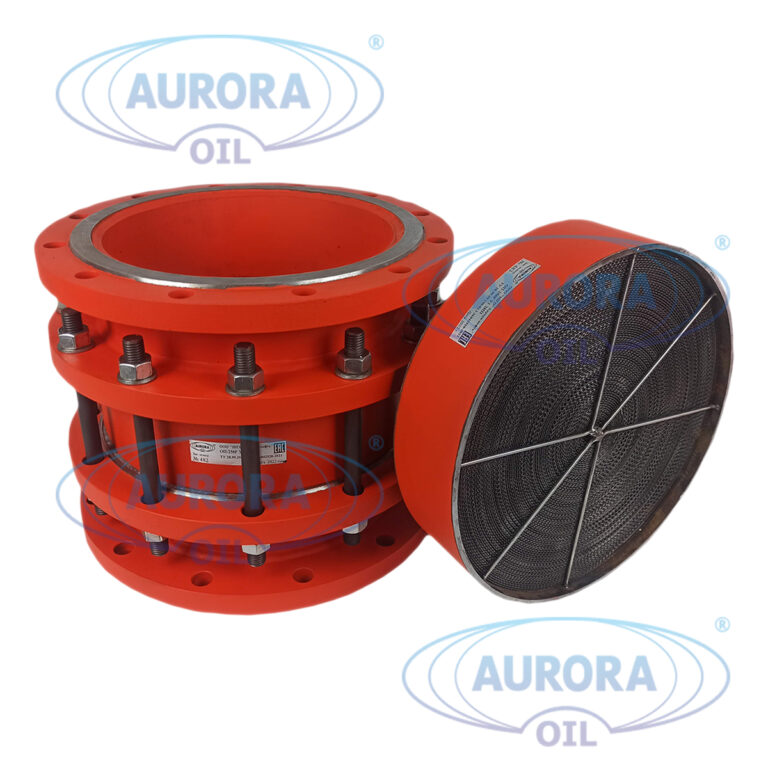

Общий вид огнепреградителя разборного ОП-Р (ОП…ААН)

Технические характеристики ОП-Р:

Параметры		Наименование
Параметры		ОП-50Р ОП-50ААН*	ОП-80Р ОП-80ААН*	ОП-100Р ОП-100ААН	ОП-150Р ОП-150ААН	ОП-200Р ОП-200ААН	ОП-250Р ОП-250ААН	ОП-300Р ОП-300ААН	ОП-350Р ОП-350ААН	ОП-500Р ОП-500ААН
Номинальный диаметр DN		50	80	100	150	200	250	300	350	500
Пропускная способность при сопротивлении воздушного потока 118 Па, м³/ч		25	50	100	215	380	600	700	900	2950
Высота, Н, мм, не более		200	200	220	231	275	275	275	277	317
Диаметр, D_Н, мм , не более		140	215	215	300	315	450	530	637	858
Присоединительные размеры, мм	D	140	185	205	262	315	370	435	485	644
	D1	110	150	170	225	280	335	395	445	600
	d	14	18	18	18	18	18	22	22	22
	n, шт	4	4	4	8	8	12	12	12	16
Время сохранения работоспособности, мин, не менее		10
Масса, кг, не более		7	13	18	20	27	32	40	53	85,5

Также возможна поставка кассет к огнепреградителям разборнымОП-50Р (ОП-50ААН) , ОП-80Р (ОП-80ААН) , ОП-100Р (ОП-100ААН), ОП-150Р (ОП-150ААН), ОП-200Р (ОП-200ААН), ОП-250Р (ОП-250ААН), ОП-300Р (ОП-300ААН), ОП-350Р (ОП-350ААН), ОП-500Р (ОП-500ААН).

* Изделия ОП с условным проходом DN50 и DN80 по требованию заказчика могут быть изготовлены под фланцевое соединение «шип-паз». Во фланце(ах) изделий выполняется паз.

По желанию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815-80. Уплотняющие прокладки не поставляются.
** Изделия ОП с условным проходом DN50 по требованию заказчика могут быть изготовлены под фланцевое соединение «шип-паз». Ввиду конструктивной особенности во фланце(ах) изделий выполняется паз, отличающийся от размеров ГОСТ 12815-80. По желанию и с согласия заказчика данные изделия комплектуются ответными фланцами.
*** Изделие выполнено с фланцами на давление 1,6 МПа

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены. Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
