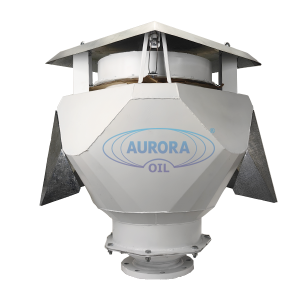

Клапан дыхательный совмещенный КДС-1500, КДС «Титан»-1500

КДС-ПО; КДМ-ОТР; КДМ-ЗТР; КДМ-СМС; ТУ 3689-038-10524112-2001; ТУ 3689-021-03467856-2001; ТУ 26-02-1009-93; ТУ 3689-007-79167039-2006; ТУ 3689-001-56510196-2009;ТУ 3689-001-56510196-2009; ТУ 3689-100-10524112-2007; ТУ У 29.1-24607422-016-2001; ТУ 3689-001-09344511-2015; ТУ 3689-007-01719561-2016,

ТУ 28.14.11-006-26842920-2020

Назначение: клапаны дыхательные совмещенные КДС-1500 — резервуарное оборудование, предназначенное для создания и поддержания герметичности газового пространства в резервуарах с нефтью, нефтепродуктами, а также для сохранения в них давления и вакуума. «Совмещенный» в наименовании клапана означает, что в данном устройстве объединены функции и клапана вакуума, и клапана давления.

Описание: через клапаны производятся большие дыхания (возникающие во время слива-налива нефтепродуктов) и малые дыхания (вызванные колебаниями температуры среды в пределах суток). В остальное время резервуар с клапанами надежно герметизирован, из-за чего потери хранимого продукта от испарений сводятся к минимуму и снижается негативное воздействие на окружающую среду.

Встроенный в клапан пламегасящий элемент обеспечивает надежную защиту от попадания внутрь резервуара пламени при возгорании снаружи (при атмосферной дефлаграции). Кассеты с пламегасящим элементом быстросъемные — и на их монтаж/демонтаж требуется минимальное время.

Дополнительно клапаны можно укомплектовать и устройством обогрева (УО), с помощью которого уходит необходимость демонтажа пламегасящего элемента в осенне-зимний период (а это, в свою очередь, значительно увеличивает безопасность эксплуатации резервуарных парков). УО работает в автоматическом режиме, не давая нарастать инею на торцевых поверхностях, а также в каналах пламегасящего элемента.

Особенности КДС-1500:

непримерзаемость: материал покрытия контактирующих поверхностей седел и затворов исключает примерзание их друг к другу, вследствие чего работоспособность и надежность клапана исключает зависимость от погодных условий.
от непосредственного воздействия осадков и ветра клапан защищен крышкой, а также четырьмя козырьками для вакуумных клапанов.
можно также применять и в качестве предохранительных. В этом случае клапаны на заводе-изготовителе необходимо отрегулировать на повышенные величины (около 5–10 %) внутреннего давления и вакуума.

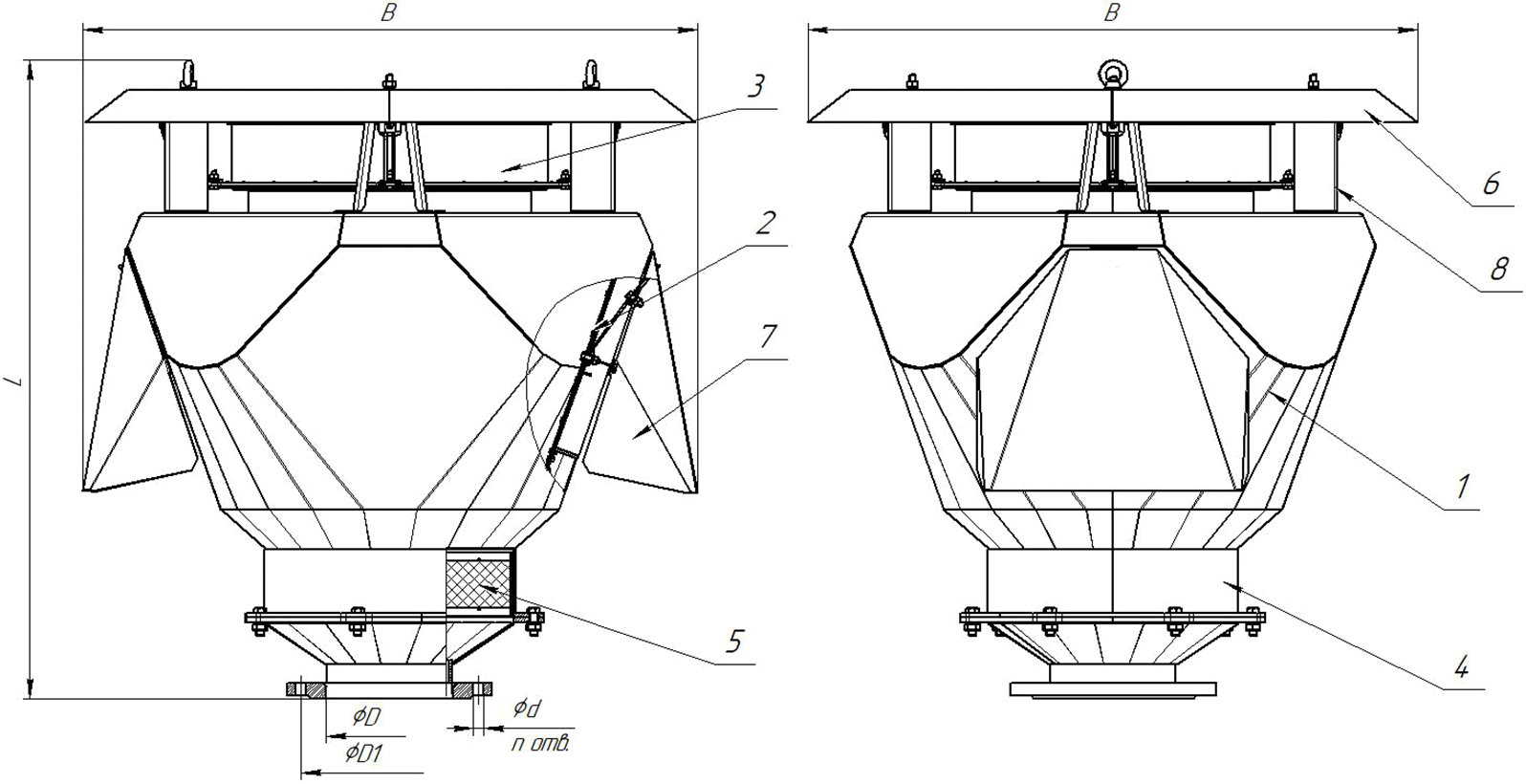

Чертеж клапана дыхательного КДС-1500

Чертеж клапан дыхательный совмещенный КДС-1500

1-корпус,
2-клапан вакуума,
3-клапан давления,
4- крепежный фланец и переходник,
5 — кассета огневого предохранителя в обечайке,
6 – кожух клапана давления (крыша),
7 – кожух клапана вакуума (щиток),
8 – кронштейн транспортировочный.

Клапаны дыхательные КДС-1500 устанавливаются на монтажные патрубки резервуаров присоединительным фланцем переходника 4. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку 6 и четыре козырька 7 для вакуумных затворов.

Предлагаем следующие наименования клапана: КДС-1500/150, КДС-1500/200, КДС-1500/250, КДС-1500/350, КДС-1500/500,

Технические характеристики КДС-1500:

Наименование параметров		Величина параметров
Условный проход, DN, мм		150	200	250	350	500
Рабочее давление, Па (мм вод.ст.), не более		2000 (200)
Рабочий вакуум, Па (мм вод.ст.), не более		250 (25)
Давление срабатывания, Па (мм вод.ст.), не более		1500-1700 (150-170)
Давление срабатывания в предохранительном режиме, Па (мм вод. ст.), не более		1650-1800 (165-180)
Вакуум срабатывания, Па (мм вод.ст.), не более		100-150 (10-15)
Вакуум срабатывания в предохранительном режиме, Па (мм вод. ст.), не более		110-165 (11-16,5)
Максимальная пропускная способность, м³/ч, не менее		450	750	1000	1300	1500
Габаритные размеры*, мм	ширина B	780×780			880×880
	высота H	800			1050
Присоединительные размеры, мм	D₁	225	280	335	445	600
	d	18			22
	n, шт.	8	8	12	12	16
Масса, кг, не более		80			100

* — Параметр зависит от заказываемого изделия

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.

По желанию вы можете заказать к клапану дополнительное оборудование
— прокладку и крепеж;
— ответные фланцы;
— диск-отражатель ОТР;
— монтажный патрубок.
— сменную кассету огнепреградителя
