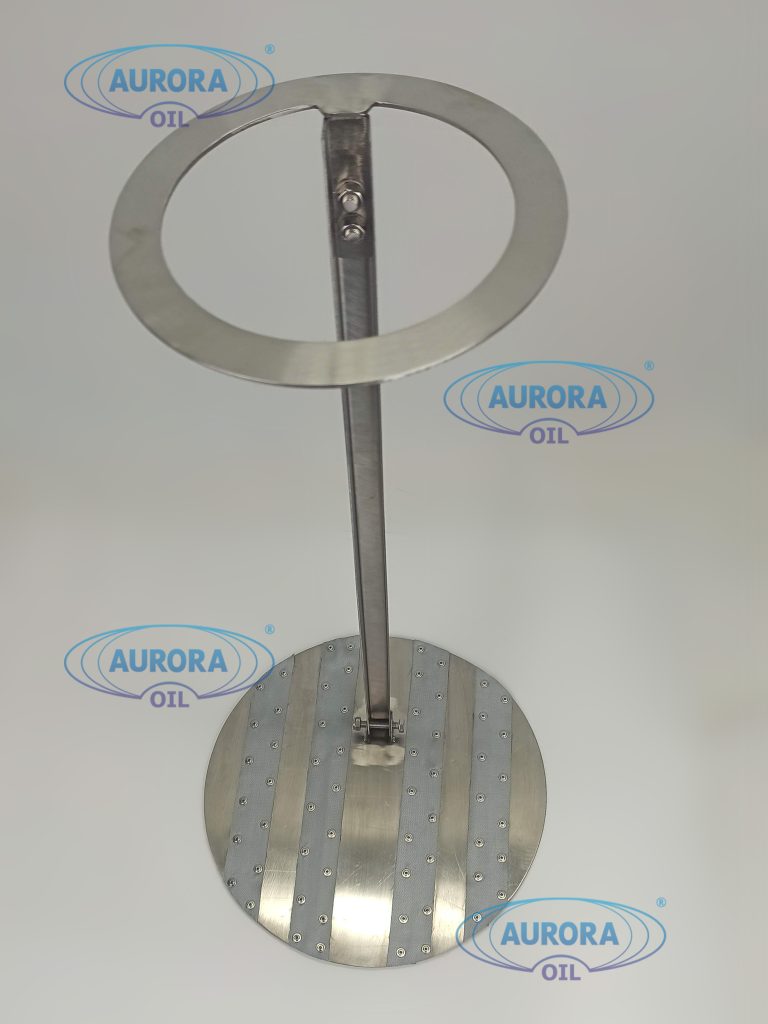

Диск-отражатель ОТР

ТУ 3689-048-10524112-2002, ТУ 4854-003-37381215-2014, ТУ 3689-001-33508535-2013

ТУ 28.99.39.190-013-26842920-2021

Назначение: диск-отражатель ОТР применяется с целью сокращения потери нефтепродуктов от больших «дыханий» на 25 — 30%. Использование дисков-отражателей наиболее эффективно в таких нефтяных резервуарах, где имеется большой коэффициент оборачиваемости.

Диск – отражатель ОТР предназначен для сокращения потерь нефти (нефтепродукта) при больших и малых дыханиях резервуара. Отражатель дисковый ОТР препятствует перемещению паровоздушной смеси в вертикальном направлении. «Выдох» из резервуара осуществляется за счет верхнего слоя, менее насыщенного парами нефтепродуктов. При этом затруднено перемешивание жидкой и газообразной фаз, что снижает скорость выравнивания концентраций по высоте газового пространства резервуара.

Диск-отражатель ОТР может эксплуатироваться в условиях макроклиматического района с холодным, умеренным и тропическим климатом по ГОСТ 16350-80. Климатическое исполнение УХЛ, У категории размещения 1-3 по ГОСТ 15150-69 и исполнение Т категория размещения 1-3 по ГОСТ 15150-69.

Пример условного обозначения диск отражателя ОТР для монтажа в патрубок с условным проходом 100 мм. Климатическое исполнение УХЛ:

ОТР-100 УХЛ1 ТУ 28.99.39.190-013-26842920-2021,

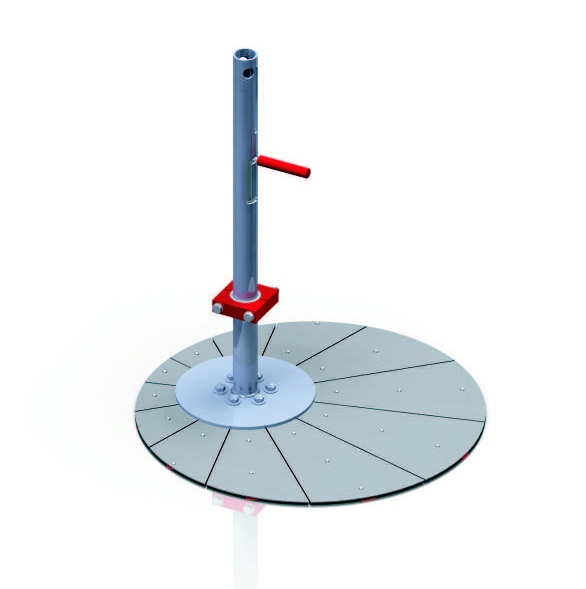

Рисунок 1. Диск-отражатель ОТР:
1 — штага подвеса;
2 — диск;
3 — упор;
4 — опора (хомут);
5 — болт.

Предлагаем следующие наименования диск-отражателей:
ОТР-100, ОТР-150, ОТР-200, ОТР-250, ОТР-350, ОТР-500

Таблица 1 – Технические характеристики диск-отражателя ОТР:

	Величина параметров
	ОТР-100	ОТР-150	ОТР-200	ОТР-250	ОТР-350	ОТР-500
Условный проход, Ду мм	100	150	200	250	350	500
Габаритные размеры, мм, не болееD (в открытом положении)
Габаритные размеры, мм, не болееD (в открытом положении)	300	350	400	560	630	870
H (в открытом положении)	680	680	680	760	860	1230
Резьба присоединительного болта (шпильки)	М8					М10
Масса ОТР, кг, не менее*	2 (1,2)	3 (1,4)	3,5 (1,7)	4,5 (2,2)	5,5 (2,7)	8 (4,5)

*Параметр зависит от материального исполнения, согласно опросного листа.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
