Резервуарное оборудование рассчитано на работу в условиях давления, близкого к атмосферному. Значительное изменение давления приводит к повреждениям оборудования и выходу его из строя. Во избежание подобных ситуаций устанавливаются дыхательные и предохранительные клапаны.
Дыхательные клапаны предотвращают деформации резервуара при его опустошении или падении температуры в газовом пространстве. Дыхательный клапан открывается при достижении избыточного давления отметки в 2000 Па и впускает атомсферный воздух. Если же пропускной способности не хватает для нормализации давления и вакуум увеличивается, то в качестве подстраховки дыхательного открывается предохранительный клапан, показатель срабатывания которого на 5-10 % выше, чем у клапана дыхательного.
Дыхательная арматура не только предотвращает смятие резервуаров, но и сокращает потери нефтепродуктов при испарении. Изначально клапаны закрыты и через них не производится вентиляция. Так как срабатывание дыхательных клапанов на открытие происходит с запаздыванием, по достижении предельного значения давления, сокращение объёма «дыханий» уменьшает и потерю нефтепродуктов.
ООО «ЗНГО «АВРОРА-НЕФТЬ» производит дыхательные клапаны различных типов для защиты вертикальных и горизонтальных резервуаров от избыточного давления и вакуума. Выбор конкретной модели зависит от объема резервуара, производительности налива и слива, условий эксплуатации и требований проекта. Ниже представлены основные виды дыхательной арматуры нашего производства.
Непримерзающие Дыхательные Мембранные Клапаны устанавливаются на резервуары, избыточное давление в которых поднимается не более 0,07 Мпа. Плёночное покрытие из фторпласта на рабочих поверхностях затвора и седла обеспечивают его непримерзаемость. Встроенный огневой предохранитель не допускает проникновения пламени в резервуар. Предполагается дополнительная установка Предохранительных Гидравлических Клапанов (КПГ) на случай аварийной ситуации.

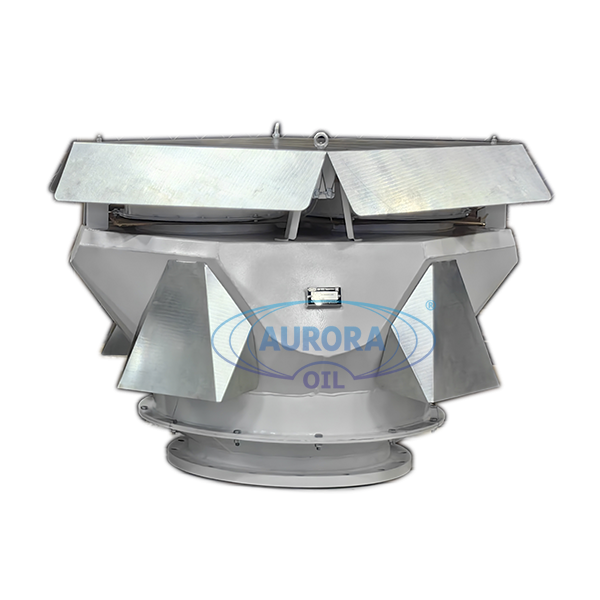

Совмещенные дыхательные клапаны КДС объединяют функции дыхательного и предохранительного клапана в одном корпусе. Они обеспечивают защиту резервуара как при возникновении избыточного давления, так и при образовании вакуума, возникающих во время налива, слива или температурных изменений газового пространства. В этом случае необходима настройка на увеличение порога внутреннего давления и вакуума примерно на 5–10 %.
Клапаны КДС применяются на вертикальных стальных резервуарах (РВС) среднего и большого объема, отличаются высокой пропускной способностью и могут комплектоваться встроенным огнепреградителем и устройством обогрева для эксплуатации в холодном климате.
Небольшая по сравнению с КДС пропускная способность Клапанов Дыхательных Механических (не более 250 м3/ч) предполагает их установку на резервуары объемом не более 300 м3, а клапан КДМ-50 с наименьшей пропускной способностью 22 м3/ч — на резервуары объёмом не более 100м3
Благодаря простой и надежной конструкции клапаны КДМ широко применяются на нефтебазах, АЗС, складах ГСМ и промышленных объектах.
Клапан Дыхательный Закрытого Типа предназначен для монтажа на крышу вертикального резервуара с выходом и входом воздуха через один выходной патрубок.
При увеличенной пропускной способности необходимо использование КДС. Изменение производительности введённого в эксплуатацию вертикального резервуара возможно только при пересчёте пропускной способности КДЗТ. Не допускается увеличение производительности слива продукта в аварийных условиях.

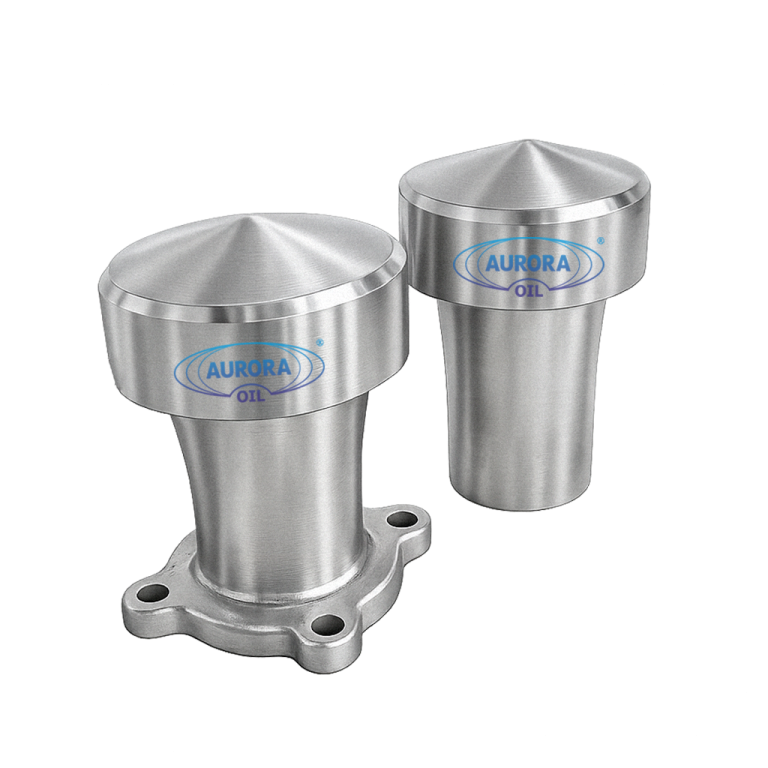

овмещенные механические дыхательные клапаны СМДК отличаются повышенной пропускной способностью по сравнению с классическими клапанами КДМ. Они предназначены для резервуаров, где требуется более интенсивный воздухообмен при наливе и сливе продукта.
СМДК обеспечивают стабильную работу резервуара при высокой производительности технологических операций и могут использоваться на объектах нефтегазовой, химической и нефтеперерабатывающей промышленности.
Предохранительные гидравлические клапаны КПГ служат дополнительной защитой резервуара в аварийных ситуациях. Они срабатывают при превышении допустимого давления или вакуума, если пропускной способности основной дыхательной арматуры недостаточно либо она вышла из строя.
Клапаны КПГ применяются совместно с дыхательными клапанами и являются важным элементом системы промышленной безопасности резервуарного оборудования.

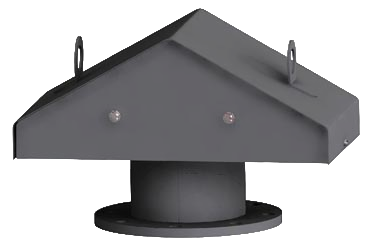

Резервуары для хранения нефтепродуктов с высокой вязкостью снабжаются вентиляционными клапанами (вентиляционными патрубками), препятствующими попаданию в резервуар дождевой воды и снега.
• Клапан дыхательный механический с устройством обогрева КДМ50-УО

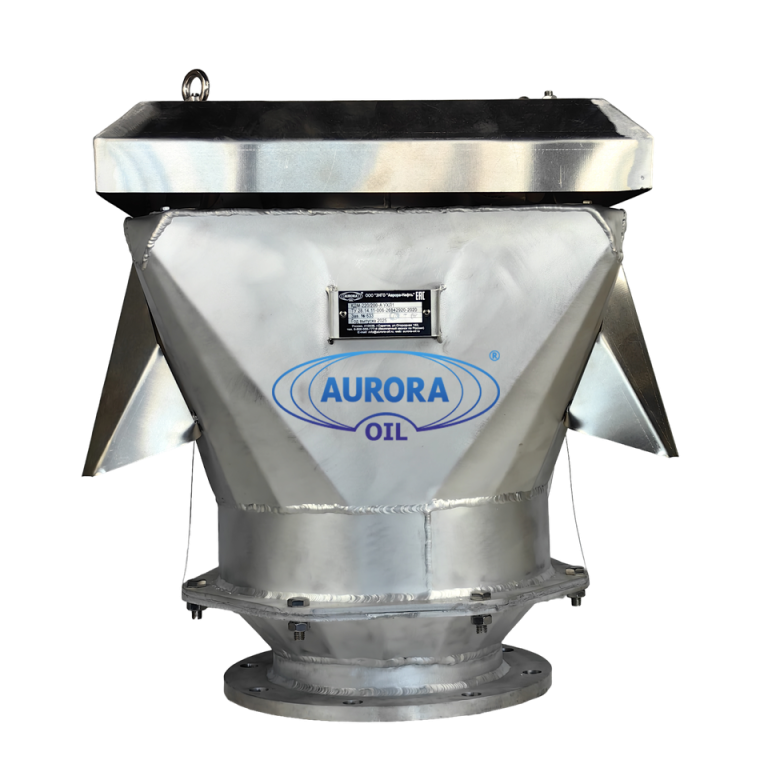

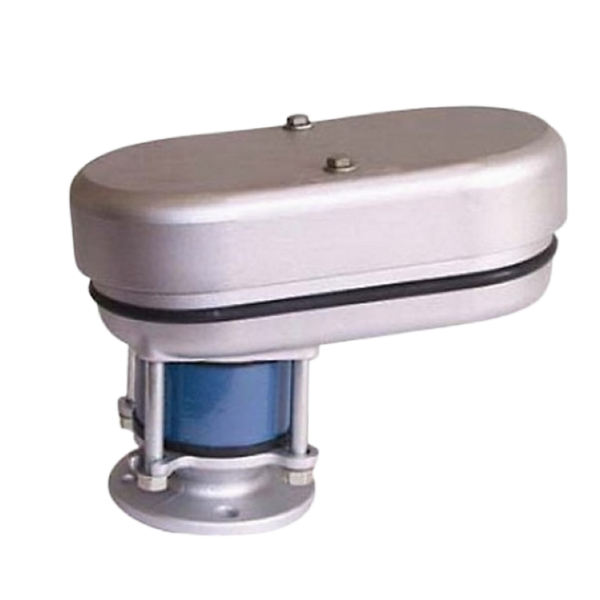

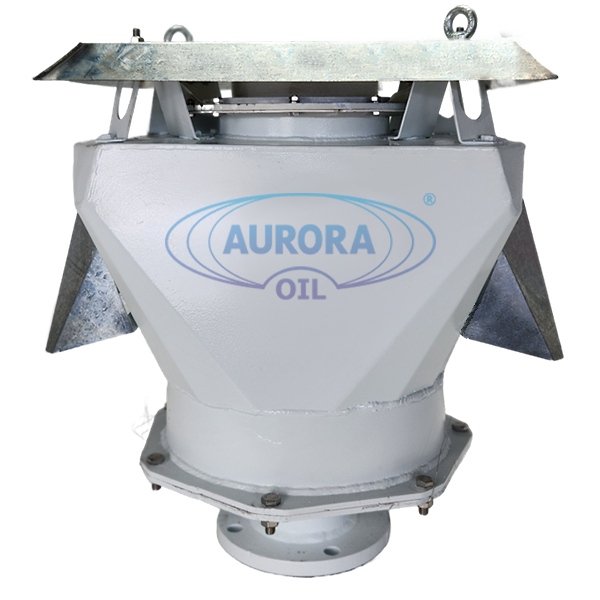

• Клапан дыхательный механический КДМ-50, КДМ-150, КДМ-200, КДМ-250, КДМ-350

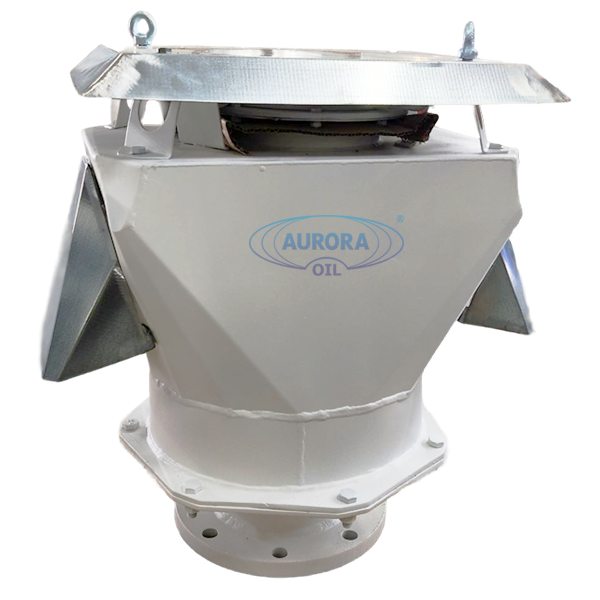

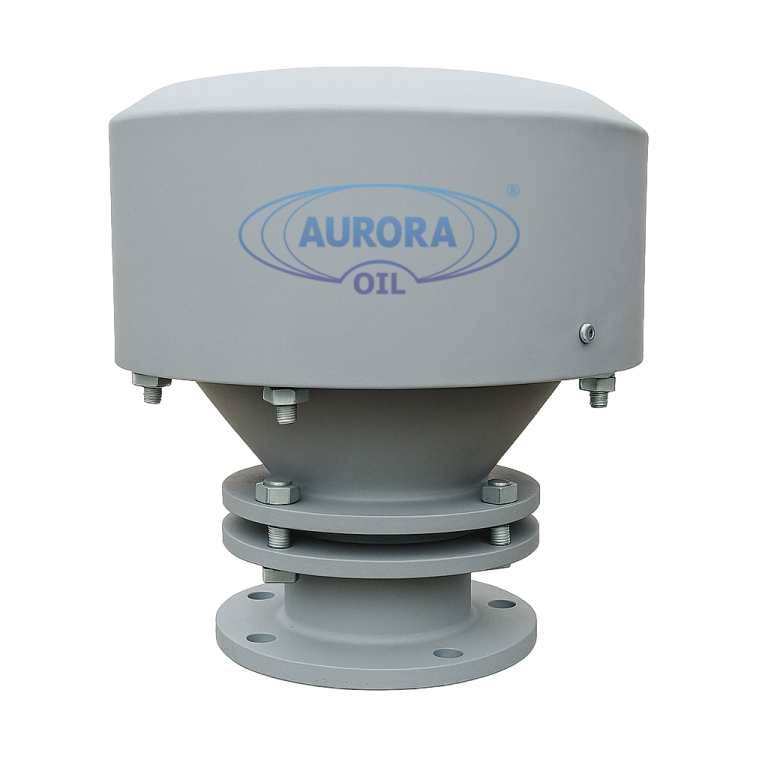

• Клапан дыхательный механический с огнепреградителем КДМ-50М, КДМ-50М3, КДМ-50М/Д1, КДМ1-100М с подпружиненными тарелками

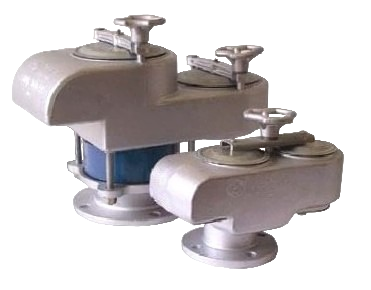

• Совмещенный механический дыхательный клапан СМДК- 40М, СМДК-50М, СМДК-1М

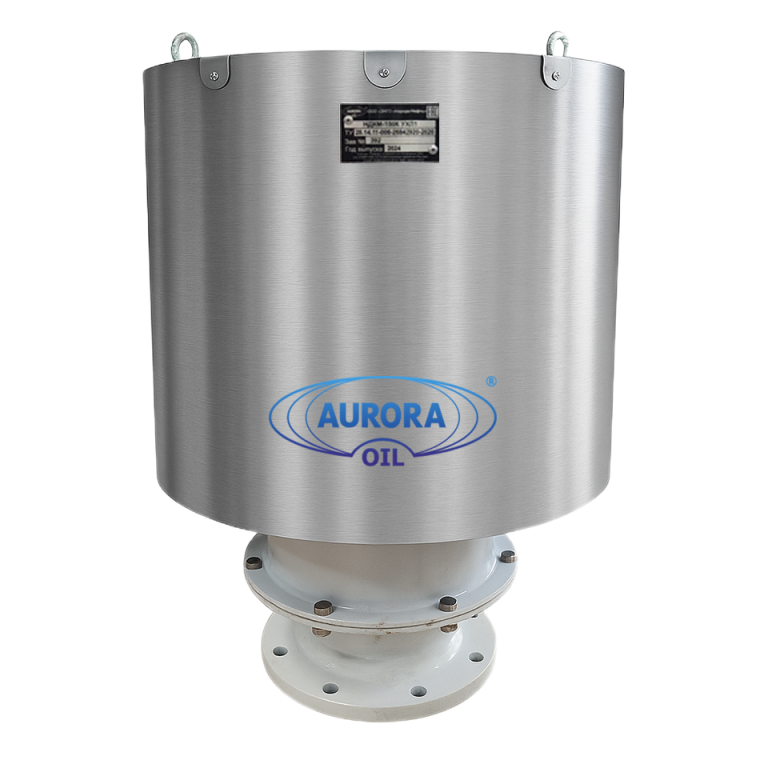

• Непромерзающий дыхательный мембранный клапан НДМК — 100, НДМК-150, НДМК-200, НДМК-250, НДМК-350
• Клапаны дыхательные КДМ-ОТР 50, КДМ-ОТР 80, КДМ ОТР 100, КДМ-ОТР 150, КДМ-ОТР 200, КДМ-ОТР 250

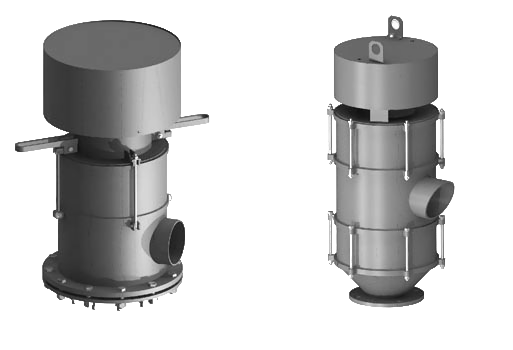

• Клапаны дыхательные и предохранительные КДМ-СМС 250
• Клапаны дыхательные закрытого типа КДЗТ-50А, КДЗТ-100А, КДЗТ-150А
• Клапан предохранительный гидравлический КПГ-100
• Клапан предохранительный гидравлический КПГ-150
• Клапан предохранительный гидравлический КПГ-20.
• Клапан предохранительный гидравлический КПГ-250
• Клапан предохранительный гидравлический КПГ-350

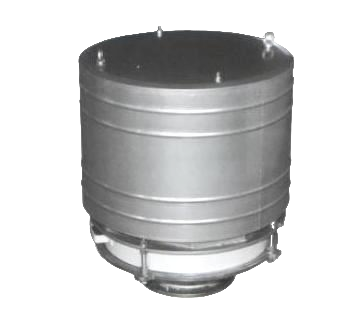

• Совмещенный клапан дыхательный КДС2-1500Л, КДС2-3000
• Совмещенный клапан дыхательный с устройством обогрева огнепреградителя КДС УО

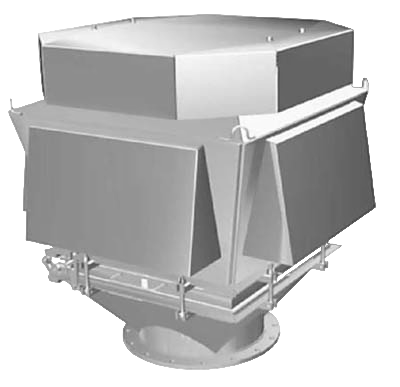

• Совмещенный клапан дыхательный КД -ПО 1500, КДС-ПО 3000
• Совмещенный дыхательный клапан механический СМДК-50АА, СМДК-100АА, СМДК -200, СМДК-250
Мы более 25 лет проектируем и производим дыхательную арматуру для резервуаров нефтебаз, АЗС, нефтеперерабатывающих предприятий и объектов нефтегазовой отрасли. Все клапаны разрабатываются с учетом требований промышленной безопасности и подбираются индивидуально под параметры резервуара и режим его эксплуатации.
✔ Собственное производство — полный цикл изготовления — от проектирования и механической обработки деталей до сборки, испытаний и отгрузки готовой продукции.✔ Подбор под параметры резервуара — помогаем подобрать клапан по объему резервуара, производительности налива и слива, расчетной пропускной способности, рабочему давлению и вакууму.
✔ Широкий модельный ряд — производим клапаны КДС, КДМ, КДЗТ, НДКМ, СМДК и предохранительные гидравлические клапаны КПГ различных типоразмеров и исполнений.
✔ Исполнение для различных условий эксплуатации — изготавливаем оборудование для работы в различных климатических районах, включая исполнение с устройствами обогрева и встроенными огнепреградителями.
✔ Контроль качества — каждый клапан проходит контроль качества и испытания перед отгрузкой, что гарантирует надежную работу оборудования на протяжении всего срока службы.
✔ Техническая поддержка — инженеры завода консультируют на этапе выбора оборудования, помогают подобрать аналог, подготовить техническую документацию и ответить на вопросы проектных организаций.
