Клапан дыхательный КДМ1-100М

ТУ26-02-1111-93;КДС-ПО;КДМ-ОТР;КДМ-ЗТР;КДМ-СМС;

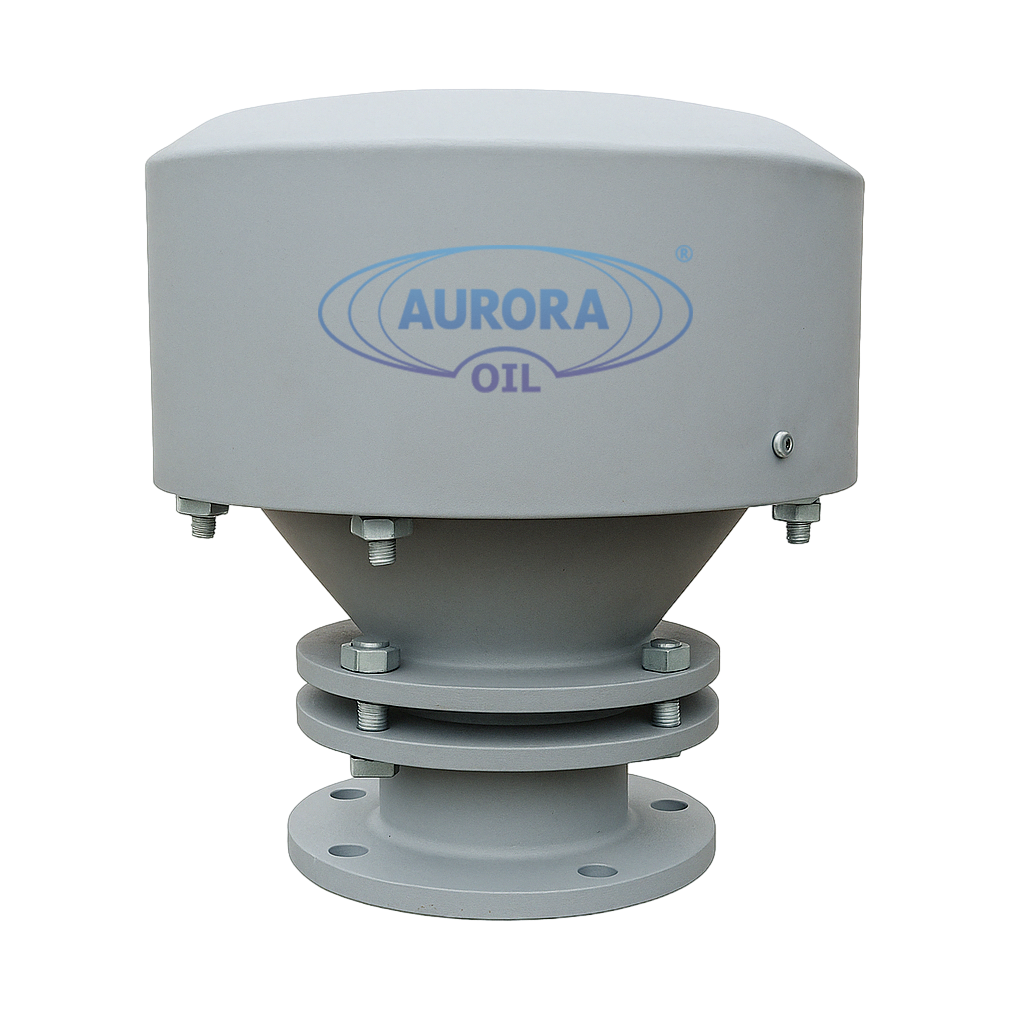

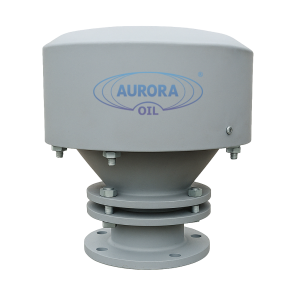

Клапан дыхательный КДМ1-100М

Назначение: клапан дыхательный механический со встроенным огнепреградителем КДМ1–100М — резервуарное оборудование, используемое для сохранения герметичности резервуаров (со светлыми нефтепродуктами), также для регуляции давления паров в резервуарах при перекачке содержимого (для сокращения утрат продукта и понижения процента загрязнений природной среды).

Описание: действие дыхательных клапанов КДМ заключается в значительном сокращении нефтепродуктовых потерь при дыхании резервуара, предотвращая при этом превышения в резервуаре величин норм вакуума или давления.

Основная функция дыхательного клапана — поддержка необходимого давления внутри резервуаров. Из-за периодических изменений температуры во время хранения нефти и нефтепродуктов, объем газового пространства в резервуаре колеблется, и в это время из резервуара выходит атмосферный воздух (или паровоздушная смесь). Дыхательные клапаны используются, чтобы в резервуарах не создавался вакуум.

Внутри корпуса дыхательного клапана стандартно расположены два седла, покрытые стафлоном, — для давления и для вакуума. На них установлены тарелки, которые поднимаются по достижении определенного давления или вакуума.

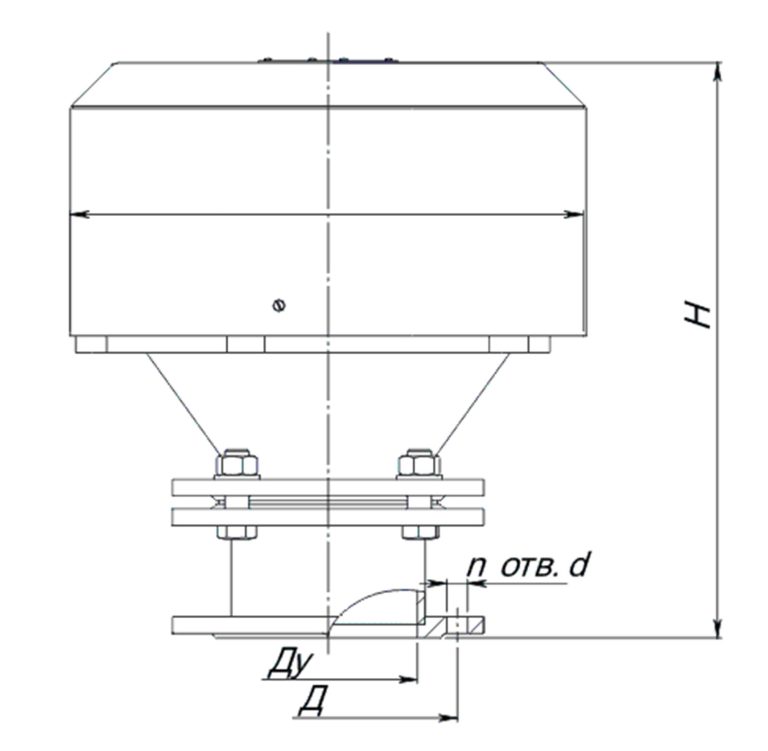

Чертеж клапана дыхательного КДМ1–100М

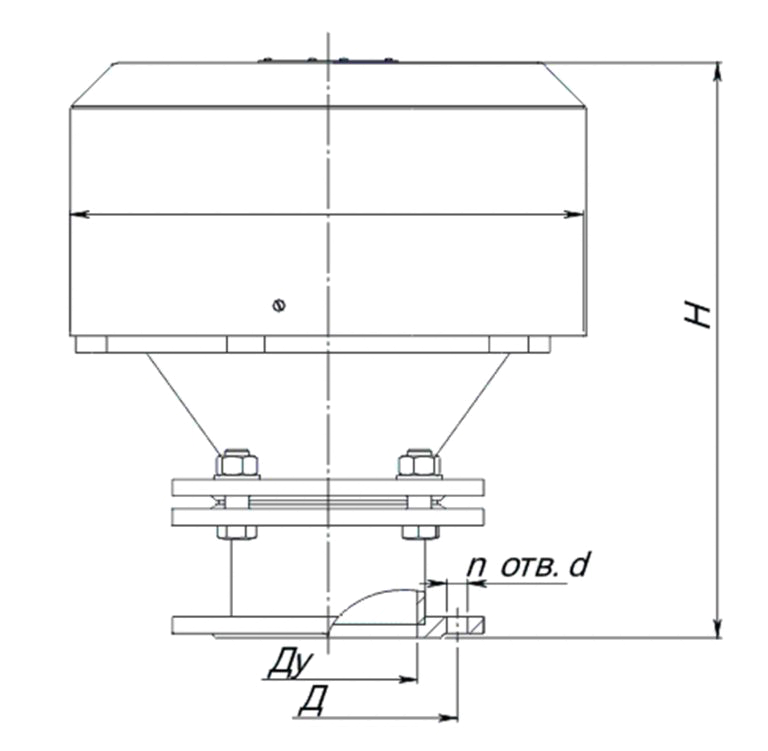

Чертеж клапана дыхательного КДМ1–100М

Технические  характеристики КДМ1–100М:

Условный проход, Dу, мм 100
Рабочее давление, Па (мм вод.ст.), не более 3500 (350)
Рабочий вакуум, Па (мм вод.ст.), не более 350 (35)
Давление срабатывания, Па (мм вод.ст.), не более 2900 (290)
Вакуум срабатывания, Па (мм вод.ст.), не более 250 (25)
Пропускная способность, м3/ч, не менее 150
Габаритные размеры, мм длина L 340
ширина 340
высота H 480
Присоединительные размеры, мм D 170
d 18
n, шт. 4
Масса, кг, не более 24


Схема расположения оборудования на резервуаре
Скачать информацию о продукции в формате .PDF
