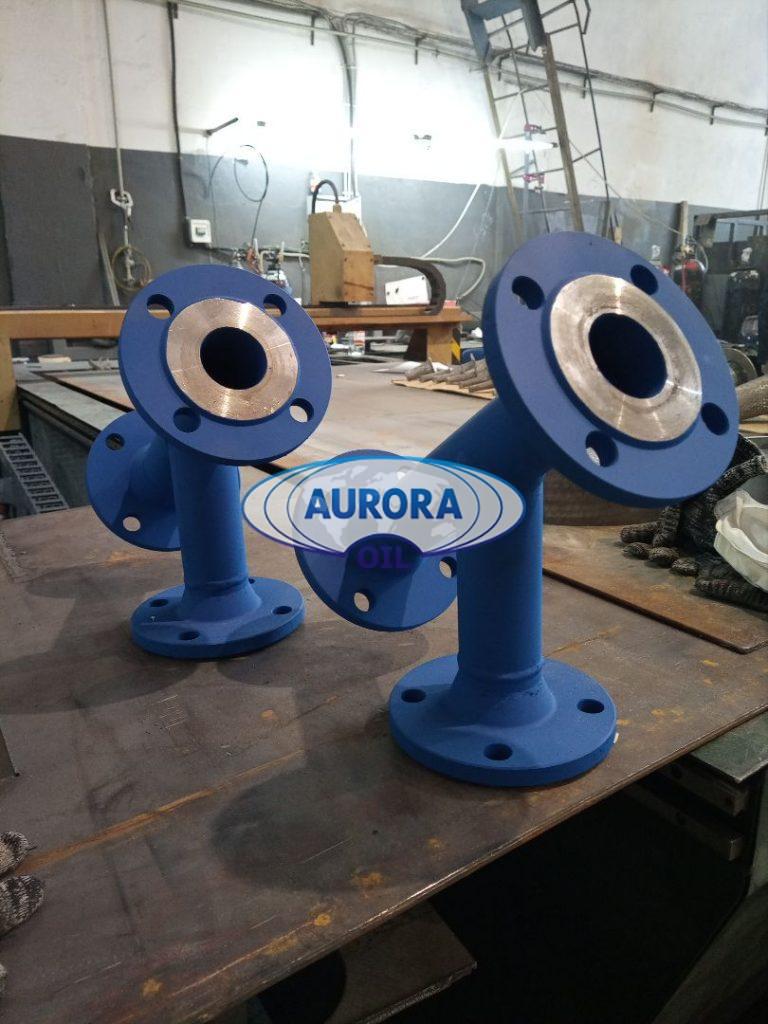

Фильтр сетчатый Y-образный

ТУ 3742-009-24363138-2015; ТУ 3616-002-54077080-2010, Фильтр сетчатый У-образный, ТУ 3742-001-98325188-2010; ТУ 28.29.12-002-19767017-2017; ТУ 3472-002-82035726-2015; ТУ 3616-004-89334171-2012; ТУ 3616-002-54077080-2010; ТУ 3742-001-98325188-2010; ТУ 3616-001-85840658-2015; ТУ 3689-009-72549097-2004; ТУ 3689-009-72549097-2004

Опросный лист для заказа оборудования "Фильтр сетчатый Y-образный" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-005-01719561-2016

Фильтр сетчатый Y-образный устанавливается в трубопроводные системы для защиты клапанов, измерительных приборов, насосов и других устройств с повышенными требованиями к чистоте проходящей через них рабочей среды от попадания в них твердых инородных примесей, для чего необходимо фильтр устанавливать непосредственно перед самими устройствами. Степень очистки рабочей среды (жидкость или газ) зависит от диаметра ячеек сетки фильтра. Фильтр изготавливается из коррозионно-устойчивых к рабочим средам материалов.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Конструкция фильтра сетчатого Y-образного:

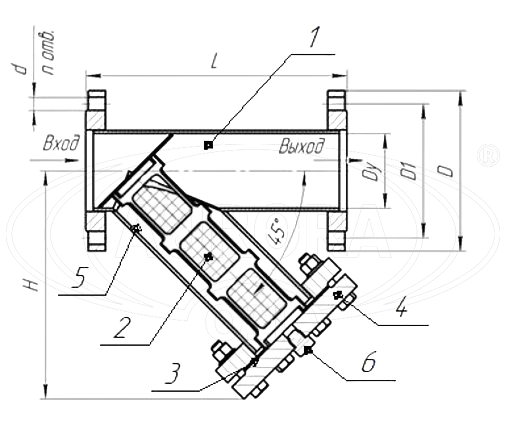

Схема 1. Фильтр сетчатый Y-образный

1 — корпус фильтра; 2, 3 — фильтроэлемент; 4 – гайка, шпилька; 5 — фланцы, 6 — дренаж

Обозначение фильтра Условный проход Ду Условное

давление Pу

D,мм D1,мм H,мм L,мм n x d, мм Масса, кг
ФС-IX-50/1,6 50 1,6 57 125 305 300 4х18 8,5
ФС-IX-80/1,6 80 1,6 89 160 349 330 4х18 17
ФС-IX-100/1,6 100 1,6 108 180 391 400 8х18 21
ФС-IX-150/1,6 150 1,6 159 240 510 450 8х22 39
ФС-IX-200/1,6 200 1,6 219 295 624 550 12х22 68,2
ФС-IX-250/1,6 250 1,6 273 355 716 650 12х26 105
ФС-IX-300/1,6 300 1,6 325 410 844 720 12х26 149
ФС-IX-350/1,6 350 1,6 377 470 943 850 16х26 229
ФС-IX-400/1,6 400 1,6 426 525 1018 900 16х30 392



Основные размеры фильтров Y-образных:

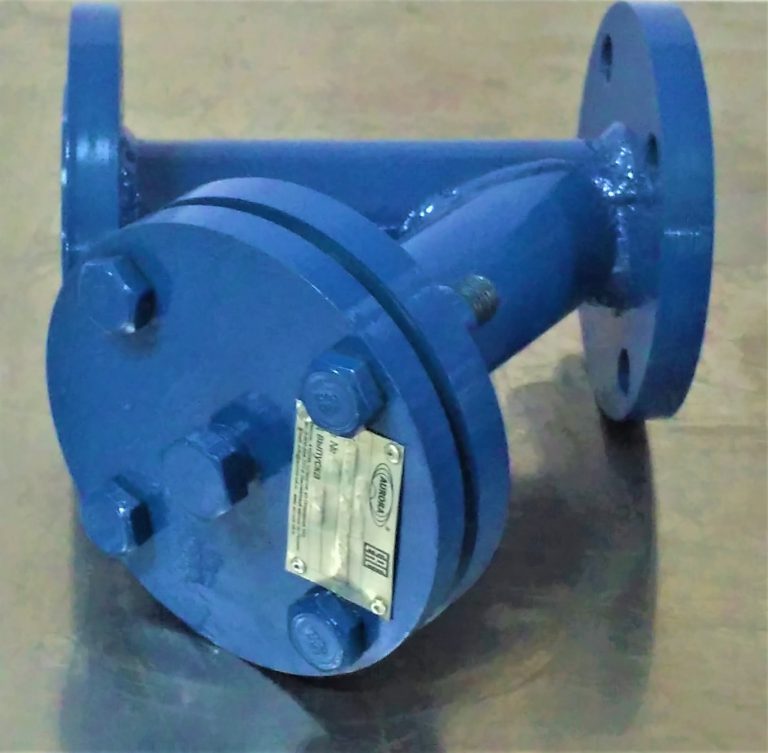

Фильтр У-образный



Основные размеры Y-образных фильтров

Обозначение Dy,мм D, мм D1 ,мм L, мм Н, мм d, мм n, шт
ФС 50-Y 50 160 125 230 212 18 4
ФС 65-Y 65 180 145 290 270 18 4
ФС 80-Y 80 195 160 310 260 18 8
ФС 100-Y 100 215 180 350 305 18 8
ФС 125-Y 125 245 210 440 350 18 8
ФС 150-Y 150 280 240 480 315 22 8
ФС 200-Y 200 335 295 580 475 22 12
ФС 250-Y 250 405 335 710 556 26 12
ФС 300-Y 300 460 410 860 625 26 12
ФС 350-Y 350 520 470 980 705 26 16
ФС 400-Y 400 580 525 1220 743 30 16

Фильтр сетчатый Y-образный чаще используется в трубопроводах с небольшим ДУ, для трубопроводов большего диаметра чаще применяют Фильтр сетчатый конусный.
