Фильтр сетчатый конусный

Фильтр сетчатый конусного типа; ТУ 3742-001-98325188-2010; ТУ 3742-009-24363138-2015; ФС-К

Опросный лист для заказа оборудования "Фильтр сетчатый конусный" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-005-01719561-2016

Фильтр сетчатый конусный ФС-К устанавливается в трубопроводные системы для защиты клапанов, измерительных приборов, насосов и других устройств с повышенными требованиями к чистоте проходящей через них рабочей среды от попадания в них твердых инородных примесей, для чего необходимо фильтр устанавливать непосредственно перед самими устройствами. Степень очистки рабочей среды (жидкость или газ) зависит от диаметра ячеек сетки фильтра. Фильтр изготавливается из коррозионно-устойчивых к рабочим средам материалов.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Конструкция фильтра сетчатого конусного ФС-К:

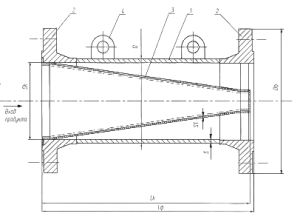

Схема 1: Фильтр сетчатый конусный.
1 — корпус фильтра, 2 — фланцы, 3 — фильтроэлемент, 4 — проушины (при необходимости).


Возможные параметры фильтра
Название параметраВозможные значения
Условный диаметр ДУ, мм:25,32,40,50,65,80,100,125,150,200,250,300,350,400,500,600.
Условное давление РУ, кгс/см2 (МПа)10(1), 16 (1,6), 25 (2,5), 40 (4,0), 63 (6,3)
Марка стали корпуса фильтраС — Сталь 20
ХЛ — Сталь 10Г2, 09Г2С
НЖ — Сталь 08X18H10T, 10X18H10Т, 12X18H10T
НМ — Сталь 10Х17Н13М2Т
ХМ — Сталь 15Х5М
Марка стали фильтрующей сетки08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т.
Марка стали корзины фильтра20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т
Обозначение сетки фильтрующей (размер ячейки в сетке, мм)
по ГОСТ 3826-84 или ТУ 14-4-507-99:
010(0,1), 020(0,2), 04(0,4), 05(0,5), 06(0,63), 08(0,8), 10(1,0), 12(1,2), 16(1,6), 20(2,0).
Обозначение сетки фильтрующей
по ГОСТ 3187-76
П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68,
П72, П76, П80, П90, П100, П120, П160, П200; С48, С56,
С64, С72, С80, С90, С100, С120, С160,  С200; СД32, СД40,
СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200.
