Фильтр сетчатый ФС-VI

ТУ 3742-001-98325188-2010; ТУ 28.29.12-002-19767017-2017; ТУ 3472-002-82035726-2015; ТУ 3616-004-89334171-2012; ТУ 3616-002-54077080-2010; ТУ 3742-001-98325188-2010; ТУ 3616-001-85840658-2015; ТУ 3689-009-72549097-2004; ТУ 3689-009-72549097-2004

Опросный лист для заказа оборудования "Фильтр сетчатый ФС-VI" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-VI устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.

Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

Фильтр сетчатый ФС типа VI выполнен с плоскими приварными фланцами. Его конструкция соответствует сетчатому фильтру ФС- III, с разницей, что ФС-III выпускается с фланцами приварными встык.

Фильтр ФС-VI (а также ФС-III) предназначен для установки как в горизонтальном трубопроводе, так и в вертикальном.

Фильтр временный сетчатый ФС-VI имеет материальное исполнение А08, Д12, Е01, Е03. Для фильтра ФС-VI предусмотрено материальное исполнение Д08, Е01.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.


Таблица 1. Размеры в мм для фильтров ФС-VI для условного диаметра 25-250 (давление 1,0)

Фильтр D D1 D2 D3 Н Н1 А Б S S1 S2 n d h М Масса

корпуса

кг

Ду Ру

МПа

25 1,0 32 108 97 180 27В 80 160 6 2 4 8 8 18 6 21 8.28
38 8.33
32
40 45 108 97 180 278 80 160 6 2 4 В 8 18 6 21 8.91
50 57 8.99
80 89 219 204 245 368 120 210 10 3,5 6 16 8 22 10 48 27.2
100 108 4 28.0
150 159 325 316 400 478 190 260 13 4.5 8 25 12 22 13 76 109.8
200 219 8 116.4
250 273 426 403 515 548 210 310 16 10 10 32 16 26 16 97 228.7

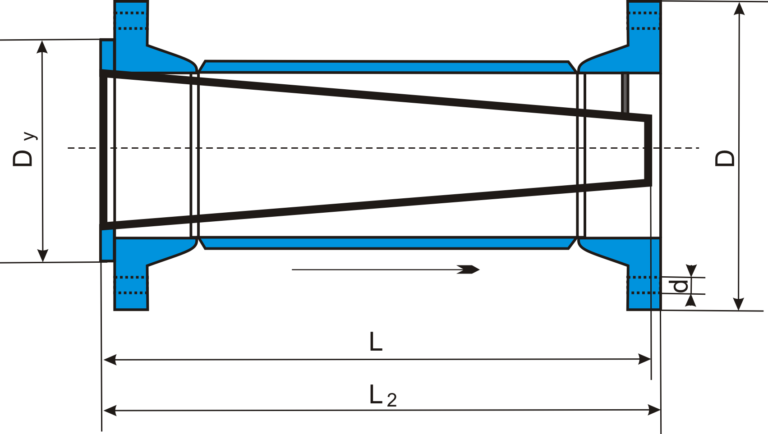

Схема к таблице 1.
