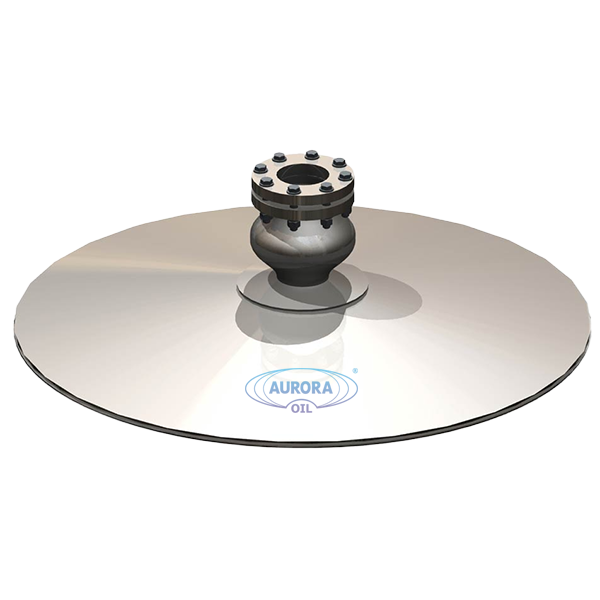

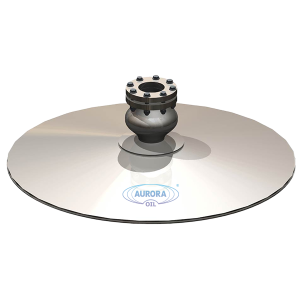

Сопло веерное СВ-1200

СВК-ЭН; ТУ 3689-007-47746149-03; ТУ 3689-004-01719561-2016; ТУ 3689-005-26842920-2015

Запатентовано

Опросный лист для заказа оборудования "Сопло веерное СВ-1200" Скачать в формате PDF Скачать в формате DOC Запросить цену

Для размыва донных отложений, а так же перемешивания нефти, нефтепродуктов и других жидкостей (например, пищевых масел) в резервуаре используются устройства циркуляции продукта — веерные сопла. Их применение актуально в различных типах промышленности:

  • нефтедобывающая;
  • нефтеперерабатывающая;
  • нефтетранспортная;
  • пищевая.

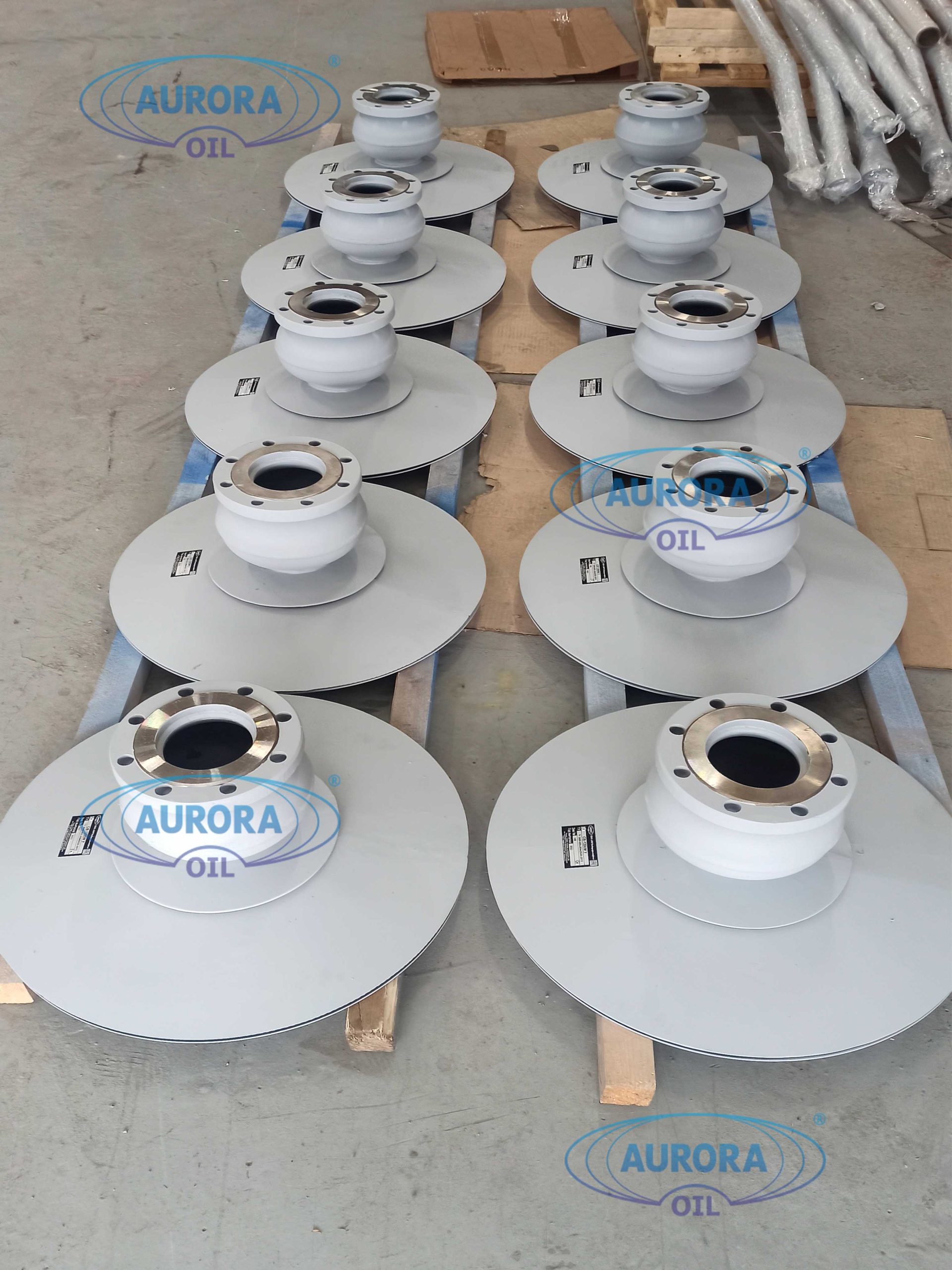

Веерные сопла СВ-1200 от завода «Аврора» изготовлены на базе собственных разработок специалистов предприятия, защищены патентом Российской Федерации и соответствуют всем нормативным требованиям Госгортехнадзора России.

Принцип работы

В основе работы системы размыва донных отложений лежит гидродинамический принцип действия. В процессе работы сопла под действием давления продукт направляется в размывочную камеру. После этого он выбрасывается в виде веерной турбулентной струи из кольцевых щелей по днищу резервуара. Таким образом, осадок поднимается со дна и находится в нижней части резервуара во взвешенном состоянии. При последующей откачке продукт выходит из резервуара вместе с осадками, не оставляя отложений. Кольцевые щели в камере размыва имеют два вида: для самоочистки и размыва донного осадка. Техническое и экономическое обоснование необходимости использования устройств для размыва донных отложений типа веерные сопла СВ-1200.

Подробная информация

Преимущества использования веерных сопел.

  • Использование веерных сопел в резервуарах с нефтепродуктами предотвращает деление продукта на тяжелые и легкие фракции.
  • Конструктивная особенность сопел позволяет разрушать и предотвращать накопление парафинистого осадка и удалять шлам в агрессивных, пищевых средах и легковоспламеняющихся жидкостях.
  • Установка размыва типа веерные сопла не требует высокой квалификации и владения специальными навыками.
  • Избавляет от необходимости проведения длительных, опасных и дорогостоящих работ по удалению из резервуара до нескольких десятков тонн донных отложений и их утилизации.
  • Не требует обслуживания в процессе всего срока эксплуатации.


Преимущество сопел перед винтовыми мешалками.

    • Обеспечивают наиболее равномерный размыв отложений в среде за счёт периметрального размещения внутри резервуара. В то время, как винтовые перемешивающие устройства действуют по определённому вектору размыва (размывают в одном направлении-направлении вала с винтом) и создают узконаправленную струю жидкости.
    • Также отсутствие подвижных деталей не требует наличия сальникового уплотнения, которое на исходе срока эксплуатации может давать течь, что исключено при использовании сопел.
    • Отпадает потребность в подводке электричества к резервуару. Предотвращение накопления осадка в резервуаре достигается за счет использования кинетической энергии потока нефти, создаваемой при закачке в резервуар.
    • В веерных соплах отсутствуют движущиеся механические элементы, что повышает надежность и долговечность работы по сравнению с винтовыми мешалками.
    • Монтаж мешалок требует врезки в первый пояс резервуара люка для установки, то не требуется для установки сопел.
    • В отличие от мешалок не требует обслуживания во время всего срока эксплуатации.
    • Отсутствие вибрационных и волновых нагрузок на стенки резервуара.
    • Отсутствуют дополнительные элементы на стенке резервуара. Они крепятся на приемо-раздаточные устройства на дне резервуара.
    • В отличии от винтовых мешалок различные модификации веерных сопел позволяют использовать их также и в горизонтальных резервуарах.

Сравнение сопел с аналогичными устройствами.

Ключевым отличием нашего размывочного сопла является эффективная длина щели, из которой выходит размывочный продукт. Эффективная длина щели сопла СВ-1200 — 3768мм. Эффективная длина аналогичных устройств порядка 490мм Таким образом одно размывочное сопло СВ-1200 эквивалентно почти 8 аналогичным устройствам. И это не включая разводку внутри резервуара.
Как известно, чем меньше дополнительных элементов на дне резервуара, тем эффективнее размывание донных отложений. Таким образом наличие дополнительной разводки трубопровода на 8 размывающих устройств препятствует эффективному размытию в отличие от разводки на одно веерное сопло СВ-1200.

Экономическое обоснование использования веерных сопел.

Применение сопел для размыва донных отложений избавляет от необходимости зачистки и утилизации донных отложений. К примеру стоимость зачистки резервуара РВС — 50 000 м3 составляет приблизительно 6 500 000 млн. руб.
Отпадает необходимость в дополнительных мерах по охране окружающей среды.

Использование веерных сопел для размыва донных отложений увеличивает полезную емкость резервуара до 2-4% в зависимости от среды. Таким образом в резервуаре 50 000 м3 экономия полезной емкости составляет 2 000 м3!

Сопло веерное СВ-1200 соответствует всем нормативным требованиям:

  • ПБ 09-560- 03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов»;
  • РД-153- 39.4-057- 00 «Технология проведения работ по предотвращению образования и удаления из резервуаров донных отложений»;
  • ГОСТ 12.1.004-91. «Пожарная безопасность. Общие требования»;
  • ГОСТ 12.3.003-86. «ССБТ Работы электросварочные. Требования безопасности».
  • РД 39-30- 587-81 «Инструкция по эксплуатации системы размыва и предотвращения накопления парафинистого осадка в нефтяных резервуарах».

Технические характеристики СВ-1200:

Наименование параметра

Величина параметра
 Проход условный, мм

 100

 Рабочее давление, кгс/см2

 5±1,0

 Присоединительный фланец, Dу, мм

 100

 Габаритные размеры, мм

 ø1200×322

 Масса, кг, не более

 141,2









Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Опросный лист для заказа оборудования "Сопло веерное СВ-1200" Скачать в формате PDF Скачать в формате DOC Запросить цену

Схема расположения оборудования на резервуаре
