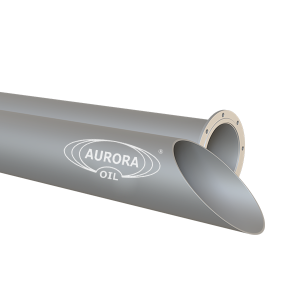

Труба подъёмная ТП

ТУ 3689-019-00217633-98, ТУ 3689-088-10524112-2006, ТУ 3698-002-56510196-2009

Опросный лист для заказа оборудования "Труба подъёмная ТП" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-001-01719561-2016

Назначение: трубы подъемные ТП предназначены для наполнения или опорожнения резервуаров и являются комплектующим изделием вертикальных цилиндрических резервуаров для хранения мазутов с большим содержанием механических примесей, воды и масел.

Описание: в зависимости от условного прохода трубы подъемные изготавливаются пяти типоразмеров: ТП-150, ТП-250, ТП-350, ТП-400, ТП-500. Трубы подъемные могут комплектоваться пробоотборником для послойного отбора проб, который предназначен для отбора проб по всей высоте наземных резервуаров с нефтепродуктами с нормальным и повышенным давлением. Отбор проб производится с предварительным сливом отстоявшегося в трубопроводе продукта с помощью системы прокачки в резервуар, что исключает потери.

Труба подъёмная для наземных резервуаров включает в себя:

— шарнир, установленный на приемо-раздаточном патрубке при помощи  болтовых соединений через прокладку;
— нижние и боковая опоры служат для крепления шарнира подъемной трубы ко дну и стенке резервуара;
— труба заборная, установленная на подвижной части шарнира при помощи болтовых соединений через прокладку (в состоянии поставки может состоять из нескольких частей, которые стыкуются по месту посредством сварки);
— шарнир средний, установленный на трубе  при помощи болтовыхсоединений через прокладку;
— труба заборная, устанавливаемая на ответной части шарнира при помощи болтовых соединений через прокладку (в состоянии поставки может состоять из нескольких частей, которые стыкуются по месту);
— патрубок заборный, установленный на трубе при помощи болтовых соединений через прокладку;
— кронштейн с роликом, привариваемый к резервуару в верхней части;
— лебедка, устанавливаемая с внешней стороны резервуара, соединенная валом с роликом через кронштейн, который приваривается к резервуару с усиливающим листом;
— трос, один конец которого пропущен через ролик и зафиксирован за верхнюю часть фланца патрубка заборного, а другой пропущен через ролик и зафиксирован за нижнюю часть фланца патрубка заборного;
— опоры заборной трубы, привариваемые ко дну резервуара, позволяющие трубе опускаться на них в горизонтальное положение;
— упор, привариваемый к стенке резервуара и не допускающий подъем трубы более чем на 60.

По устойчивости к воздействию климатических факторов внешней среды трубы подъемные ТП изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69. Трубы подъемные ТП имеют всю необходимую документацию и соответствующую сертификацию.

Чертеж  ТП:

Чертёж труба подъёмная ТП












Технические характеристики ТП:

Наименование параметров ТП-150 ТП-250 ТП-350 ТП-400 ТП-500
Условный проход DN 150 250 350 400 500
Присоединительные размеры, мм, не более Внешний диаметр фланца D 260 370 485 580 710
Межцентровое расстояние D1 225 335 445 525 650
Диаметр крепежных отверстий d 18 18 22 30 33
Количество крепежных отверстий n 8 12 12 16 20
Длина трубы заборной, м, не более L1 4.5
L 6 9
Масса, кг, не более 138 452 758 700 860



Опросный лист для заказа оборудования "Труба подъёмная ТП" Скачать в формате PDF Скачать в формате DOC Запросить цену

Схема расположения оборудования на резервуаре
