Фильтр сетчатый ФС-IX

ТУ 3742-001-98325188-2010; ТУ 28.29.12-002-19767017-2017; ТУ 3472-002-82035726-2015; ТУ 3616-004-89334171-2012; ТУ 3616-002-54077080-2010; ТУ 3742-001-98325188-2010; ТУ 3616-001-85840658-2015; ТУ 3689-009-72549097-2004; ТУ 3689-009-72549097-2004; ТУ 3689-005-01719561-2016

Опросный лист для заказа оборудования "Фильтр сетчатый ФС-IX" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-005-01719561-2016

Фильтры сетчатые У-образные ФС-IX устанавливаются перед элементами трубопровода с повышенным требованием к чистоте потока рабочей жидкости, такими как насосы, клапаны, измерительные приборы и другие устройства. Задача сетчатого фильтра — улавливать инородные механические частицы из потока. Степень очистки регулируется выбором размера ячейки сетки в фильтрующем элементе.

Фильтр изготавливается из материала, стойким к коррозии жидких и газообразных сред.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Фильтр ФС-IX может быть установлен как на горизонтальном, так и вертикальном трубопроводе. Скопившийся на сетке фильтрующего элемента шлам удаляется через крышку фильтра. При установке фильтра в горизонтальном положении крышка должна смотреть вниз. При установке вертикально нужно проследить, чтобы поток рабочей жидкости был направлен сверху вниз.

Основные размеры фильтров Y-образных:

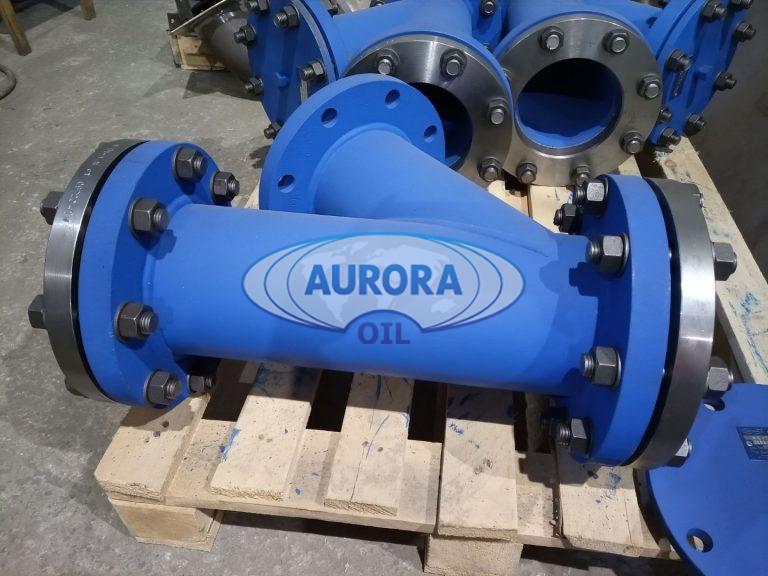

Фильтр У-образный

Таблица 1

Назначенный или расчетный срок службы, лет 10, не менее
Средний ресурс циклов, циклов 5000, не менее
Наработка между отказами циклов 1000, не менее

Таблица 2

Обозначение фильтра Условный
подход ДУ		 Условное
давление Pу		 D, мм D1, мм H, мм L, мм n x d,мм Масса, кг
ФС-IX-50/1,6 50 1,6 57 125 305 300 4х18 8,5
ФС-IX-80/1,6 80 1,6 89 160 349 330 4х18 17
ФС-IX-100/1,6 100 1,6 108 180 391 400 8х18 21
ФС-IX-150/1,6 150 1,6 159 240 510 450 8х22 39
ФС-IX-200/1,6 200 1,6 219 295 624 550 12х22 68,2
ФС-IX-250/1,6 250 1,6 273 355 716 650 12х26 105
ФС-IX-300/1,6 300 1,6 325 410 844 720 12х26 149
ФС-IX-350/1,6 350 1,6 377 470 943 850 16х26 229
ФС-IX-400/1,6 400 1,6 426 525 1018 900 16х30 392



Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.
