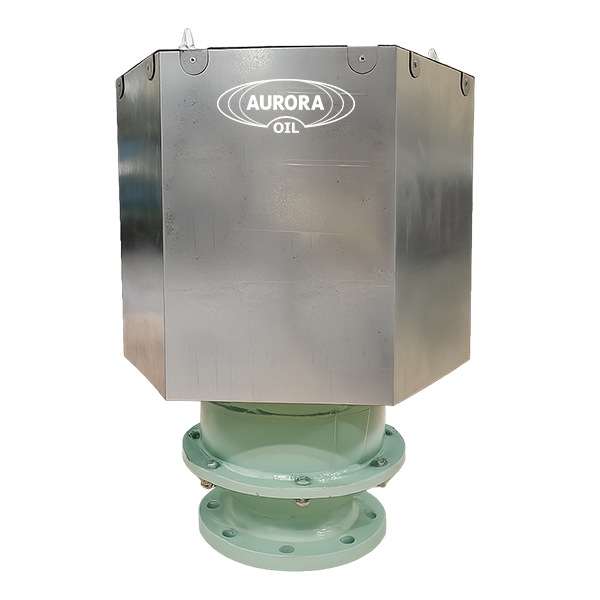

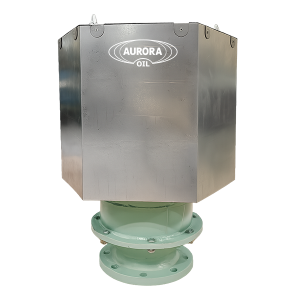

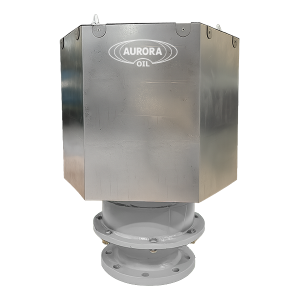

Клапан предохранительный КПГ, КПГ «Гермион»

ТУ 28.14.11-006-26842920-2020, ТУ 3689-100-10524112-2007, ТУ 3689-066-10524112-2006, КПГ-100, КПГ-150, КПГ-200, КПГ-250

ТУ 28.14.11-006-26842920-2020

Назначение: Клапан предохранительный КПГ предназначен для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и поддержания давления в этом пространстве в заданных пределах.

Клапан предохранительный КПГ представляет собой новый продукт, который, благодаря современным конструкторским решениям, новым материалам и технологиям, сохраняет все рабочие технические характеристики предыдущих моделей, таких как клапан предохранительный гидравлический, но обладает рядом значительных преимуществ:

Компактные размеры и легкость: Клапан предохранительный отличается меньшими габаритами и весом. Это упрощает транспортировку и монтаж оборудования, а также снижает ветровую и весовую нагрузку на крышу резервуара.
Отсутствие технических жидкостей: В конструкции клапана не используются технические жидкости, что делает его более экологичным и безопасным. Исключается необходимость замены масла на антифриз в зависимости от сезона.
Упрощенное обслуживание: Обслуживание клапанов КПГ не требует привлечения высококвалифицированного персонала; достаточно провести сухую очистку его элементов.
Снижение рисков: При использовании гидравлических клапанов КПГ возможно разливание масла, что увеличивает пожароопасность и может негативно сказаться на экологии. Клапан предохранительный устраняет эти недостатки.
Устойчивость к загрязнениям: Конструкция гидравлических клапанов КПГ могла приводить к утечкам технических жидкостей и их испарению в условиях пыли и жары, что затрудняло работу огнепреградителей. У клапана предохранительного отсутствуют такие недостатки, что обеспечивает надежную работу на протяжении многих лет.

Описание: Клапан КПГ устанавливается на монтажный патрубок на крыше резервуара. Клапан оборудован встроенным огнепреградителем, который предотвращает попадание пламени внутрь резервуара в случае воспламенения паров и газов, выходящих из него. Устанавливается совместно с дыхательным клапаном типа НДКМ, КДМ, КДС.

Для защиты от прямого воздействия атмосферных осадков и ветра клапан оборудован специальным кожухом.

Контактирующие поверхности тарелок и горловин покрыты фторопластовой пленкой, препятствующей примерзанию сопрягающихся поверхностей.

Клапан предохранительный может эксплуатироваться в условиях макроклиматического района с холодным, умеренным и тропическим климатом ГОСТ 16350-80. Климатическое исполнение УХЛ, У категория изделия 1 по ГОСТ 15150-69 и исполнение Т категория изделия 1 по ГОСТ 15150-69 и исполнение Т категория изделия 1 по ГОСТ 15150-69.

Условное обозначение клапана при заказе:

КПГ-100К У1 ТУ 28.14.11-006-26842920-2020,
КПГ «Гермион»-100К У1 ТУ 28.14.11-006-26842920-2020

где КПГ, КПГ «Гермион» – клапан предохранительный,
100 – диаметр условного прохода, мм
К – вид исполнения;
У1– климатическое исполнение.

Чертеж клапана предохранительного КПГ

1 — корпус;
2 — клапан вакуума;
3 — клапан давления;
4 — крепежный фланец и переходник;
5 — кассета огневого предохранителя в обечайке;
6 — кожух клапана.

Предлагаем следующие наименования клапана:
КПГ-100К, КПГ-150К, КПГ-200К, КПГ-250К, КПГ-300К

Технические характеристики клапана предохранительного:

Наименование основных параметров	Величина параметров
Условный проход DN	100	150	200	250	300
Рабочее давление, Па (мм вод. ст.), не более	2000 (200)
Рабочий вакуум, Па (мм вод. ст.), не более	250 (25)
Давление срабатывания, Па (мм вод. ст.), не более	1600-1800 (160-180)
Вакуум срабатывания в предохранительном режиме, Па (мм вод. ст.), не более	140-170 (14-17)
Максимальная пропускная способность, м3/ч	200	500	900	1500	2200
Габаритные размеры, мм., не более Диаметр описанной окружности D Высота L	510 695			694 715
Присоединительные размеры: Межцентровое расстояние D₁, мм Диаметр отверстий d, мм Количество отверстий n, шт.	170 18 4	225 18 8	280 18 8	335 18 12	395 22 12
Масса, кг, не более*	35			58

* Параметр зависит от настройки и материального исполнения клапана.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.

По желанию вы можете заказать к клапану дополнительное оборудование
— прокладку и крепеж;
— ответные фланцы;
— диск-отражатель ОТР;
— монтажный патрубок
— сменную кассету огнепреградителя.
