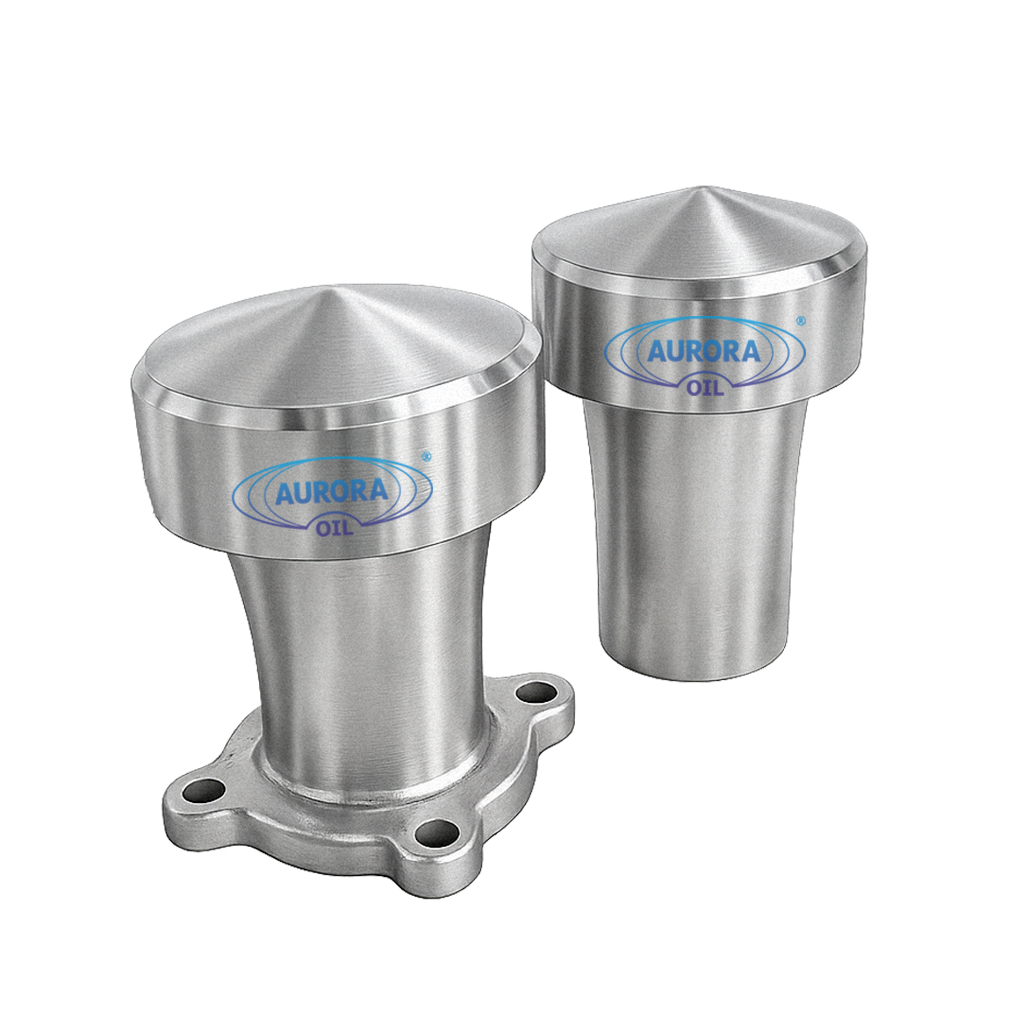

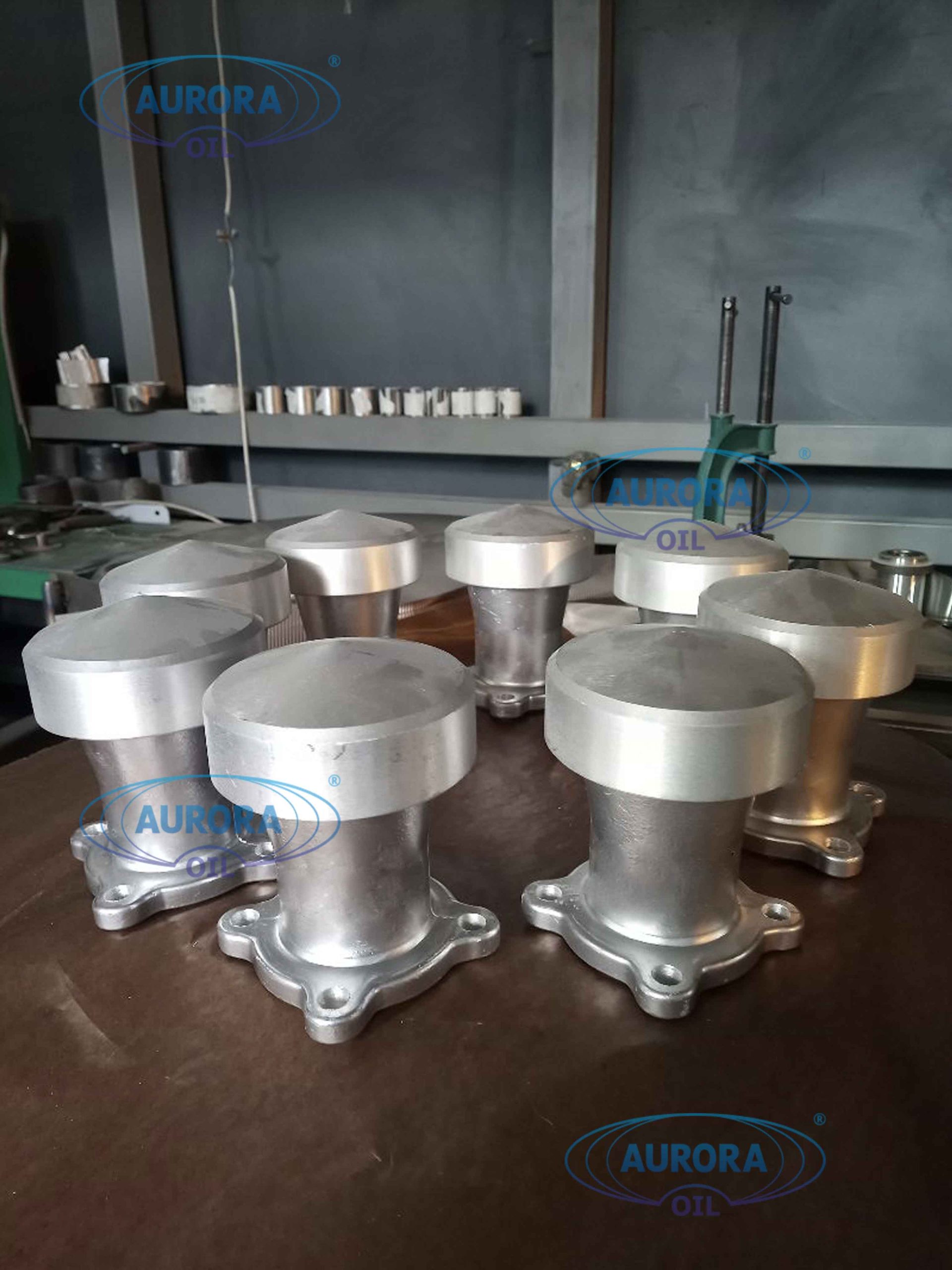

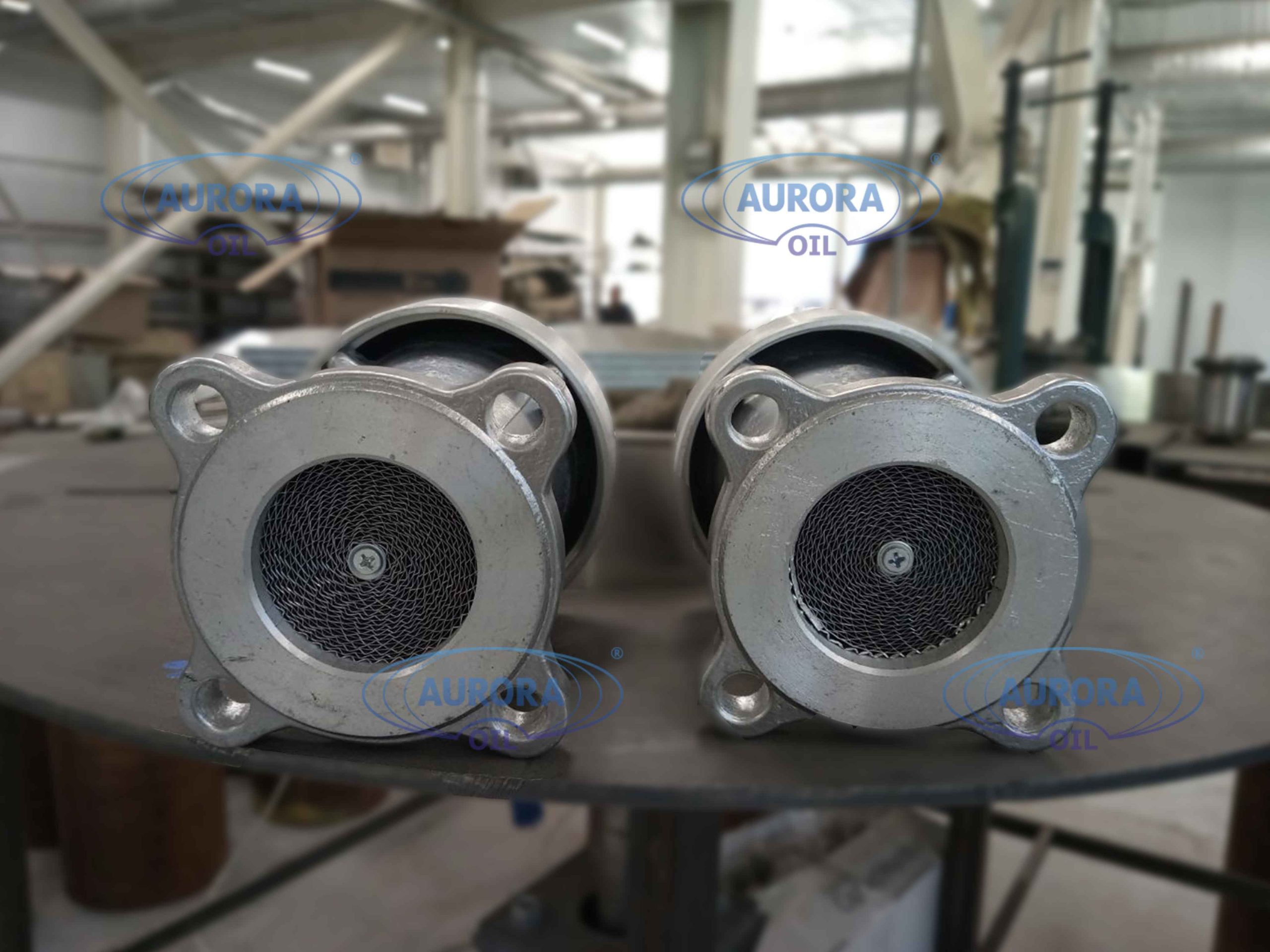

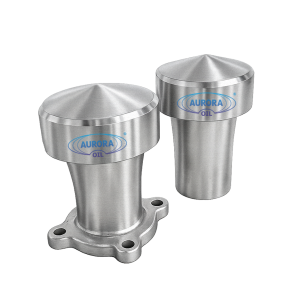

Совмещенный механический дыхательный клапан СМДК-50, СМДК-50М, СМДК «Эфир»-50, СМДК «Эфир»-50М

ТУ 3689-003-10524112-2006, АОМЗ ТУ 63-РСФСР 69-75, НГМ Групп ТУ 3689-018-79167039-2006, 3689-004-37381215-2014

ТУ 28.14.11-006-26842920-2020

Назначение: совмещенный механический дыхательный клапан СМДК-50, СМДК-50М (грибок) — резервуарное оборудование, предназначен для автоматического регулирования давления в газовом пространстве резервуаров, предназначенных для хранения нефти и светлых нефтепродуктов (бензин, дизельное топливо) на автозаправочных станциях (АЗС) и нефтебазах.

Клапан СМДК-50 устанавливается на монтажные патрубки резервуаров присоединительным фланцем, СМДК-50М монтируется к монтажным патрубкам резервуаров посредством резьбового (муфтового) соединения. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку.

Совмещенный механический дыхательный клапан СМДК-50, СМДК-50М гарантированно прослужит 10 лет. По истечении установленного срока дыхательный клапан нужно подвергнуть замене, или же испытать клапан в объеме повторяющихся по методике предприятия-изготовителя.

Пример условного обозначения при заказе клапана дыхательного механического СМДК:

СМДК-50 УХЛ1 ТУ 28.14.11-006-26842920-2020,
СМДК «Эфир»-50 УХЛ1 ТУ 28.14.11-006-26842920-2020

СМДК-50-М УХЛ1 ТУ 28.14.11-006-26842920-2020,
СМДК «Эфир»-50-М УХЛ1 ТУ 28.14.11-006-26842920-2020, где

СМДК, СМДК «Эфир»– наименование изделия;
50 – условный проход клапана;
М — муфтовое исполнение,
УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

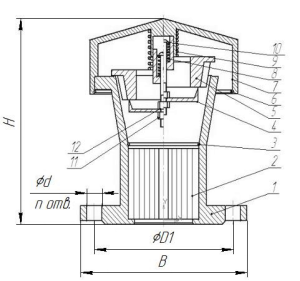

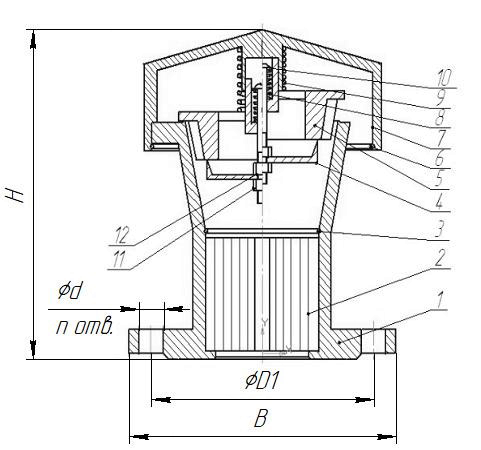

Чертеж клапана дыхательного СМДК–50 (фланцевый)

Чертеж клапан совмещенный механический дыхательный СМДК-50

1 — корпус

2 — кассета ОП

3 — стопорное кольцо

4 — тарелка вакуума

5 — тарелка давления

6 — винт

7 — крышка

8, 9 – пружина

10 — винт стяжной

11, 12 – гайка

Чертеж клапана дыхательного СМДК–50М (муфтовый)

Чертеж клапан дыхательный механический совмещенный СМДК-50

1-корпус

2-кассета ОП

3-ограничитель

4-тарелка вакуума

5-тарелка давления

6-винт

7-крышка

8 – пружина

9 – направляющий стержень

Технические характеристики СМДК-50, СМДК–50М:

Наименование		СМДК-50	СМДК-50М
Условный проход, мм		50
Давление срабатывания, мм вод.ст.		180-200
Вакуум срабатывания, мм вод.ст.		20-25
Пропускная способность, м³/ч		25
Габаритные размеры, мм	H	153	158
	B	136	117
Присоединительные размеры	D1, мм	110
	d, мм	14
	n, шт	4
Масса, кг, не более		1,5	1,3

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.

Схема расположения оборудования на резервуаре
