Стенд для настройки и проверки дыхательных клапанов резервуаров СНПДКр -2 (взрывобезопасный)

СНПДКр -1, СНПДКр -1-1п, СПНДК, СПНДК ВБ, СРК-50/250ДК, На стенд СНДКР-1, Разрешение Ростехнадзора РФ №РРС 00-25062; Сертификат РОСС RU.H 001.B00740; Патент RU 2363934; ТУ 3689-004-37381215-2014; СНДКР мобильный, СНДКР стационарный

26.51.66.190-017-26842920-2023

ТУ 3689-004-37381215-2014

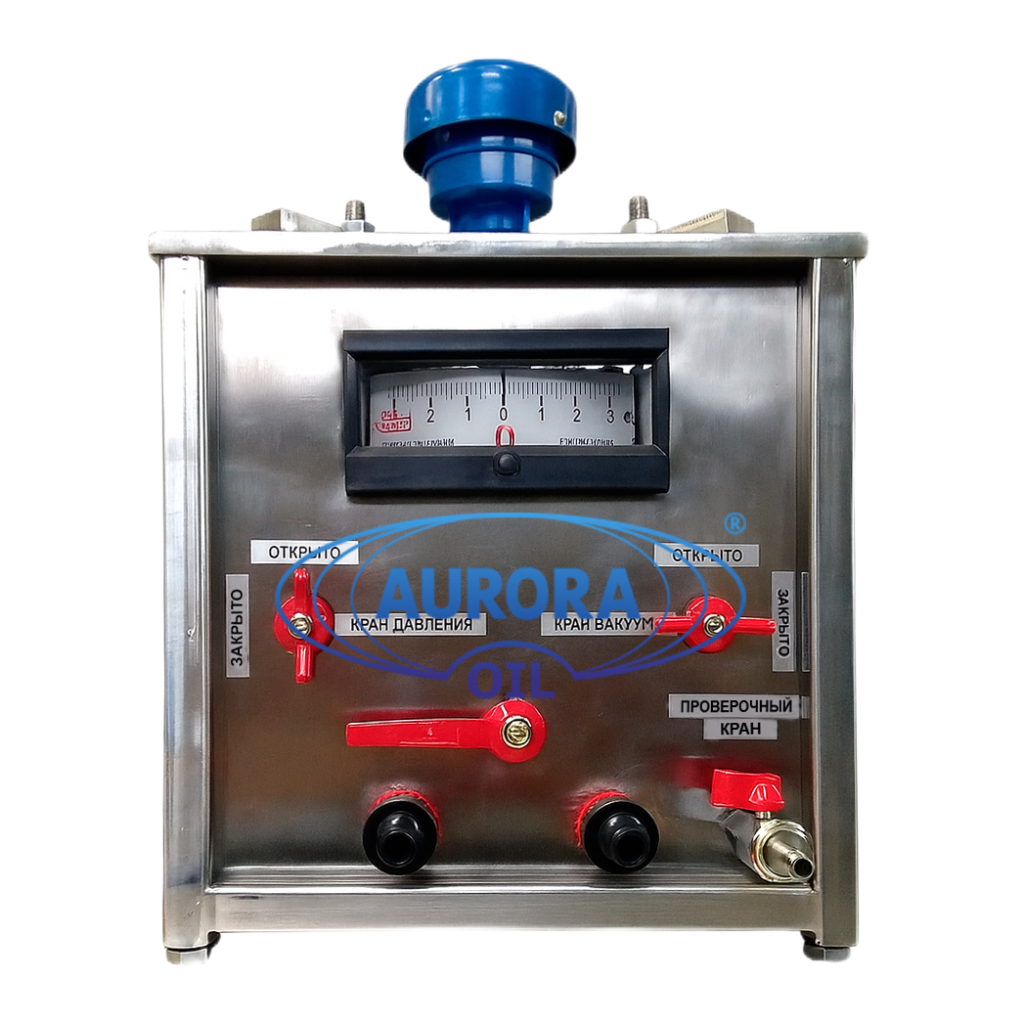

Стенд для настройки и проверки дыхательных клапанов резервуаров СНПДКр-2 предназначен для проверки и настройки дыхательных клапанов, устанавливаемых на резервуарах для хранения нефти и нефтепродуктов.

Преимущества стенда СНПДКр-2:

на стенде могут проверяться клапана типа КПГ, НДКМ, СМДК, КДС, КДМ и др. с диаметром присоединяемого фланца DN 50…150 и с применением камеры, могут испытываться клапаны на DN 200, DN 250, DN 350, DN 500;
стенд СНПДКр-2 изготовлен во взрывобезопасном исполнении, что позволяет использовать его непосредственно на месте установки проверяемых клапанов.

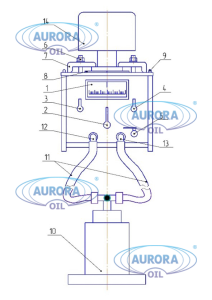

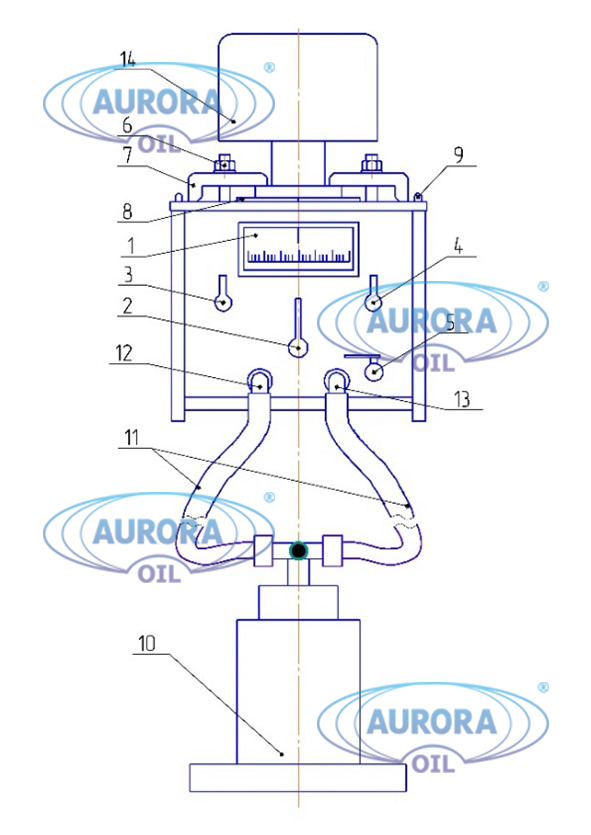

Рисунок 1 – Стенд для проверки и настройки дыхательных клапанов СНПДКр-2 с ручным насосом (взрывобезопасный):

Стенд для настройки клапанов дыхательных СНДК

тягонапопромер
кран переключения режима испытания
кран вакуума
кран давления
кран для поверочного прибора
гайка
прижим для крепления клапанов с Ду менее 150 мм
прокладка
ручка
ручной насос
шланги насоса
штуцер вакуума
штуцер давления
испытуемый клапан

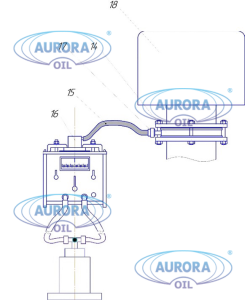

Рисунок 2 – Схема испытания клапанов DN 200…500:

Стенд для настройки дыхательных клапанов СНДПК

камера
шланг камеры
штуцер
быстроразъемное соединение
испытуемый клапан

Технические характеристики стенда СНПДКр-2 с ручным насосом:

Параметры	Величина
Исполнение	Взрывобезопасное
Максимальный условный проход (DN) фланца присоединяемого к стенду дыхательного клапана, мм	150
Производительность насоса, л/ход	3,3
Избыточное давление, кПа	0…3
Вакуум, кПа	0…3
Габаритные размеры, мм не более	310х410х420
Масса, кг не более	30

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
