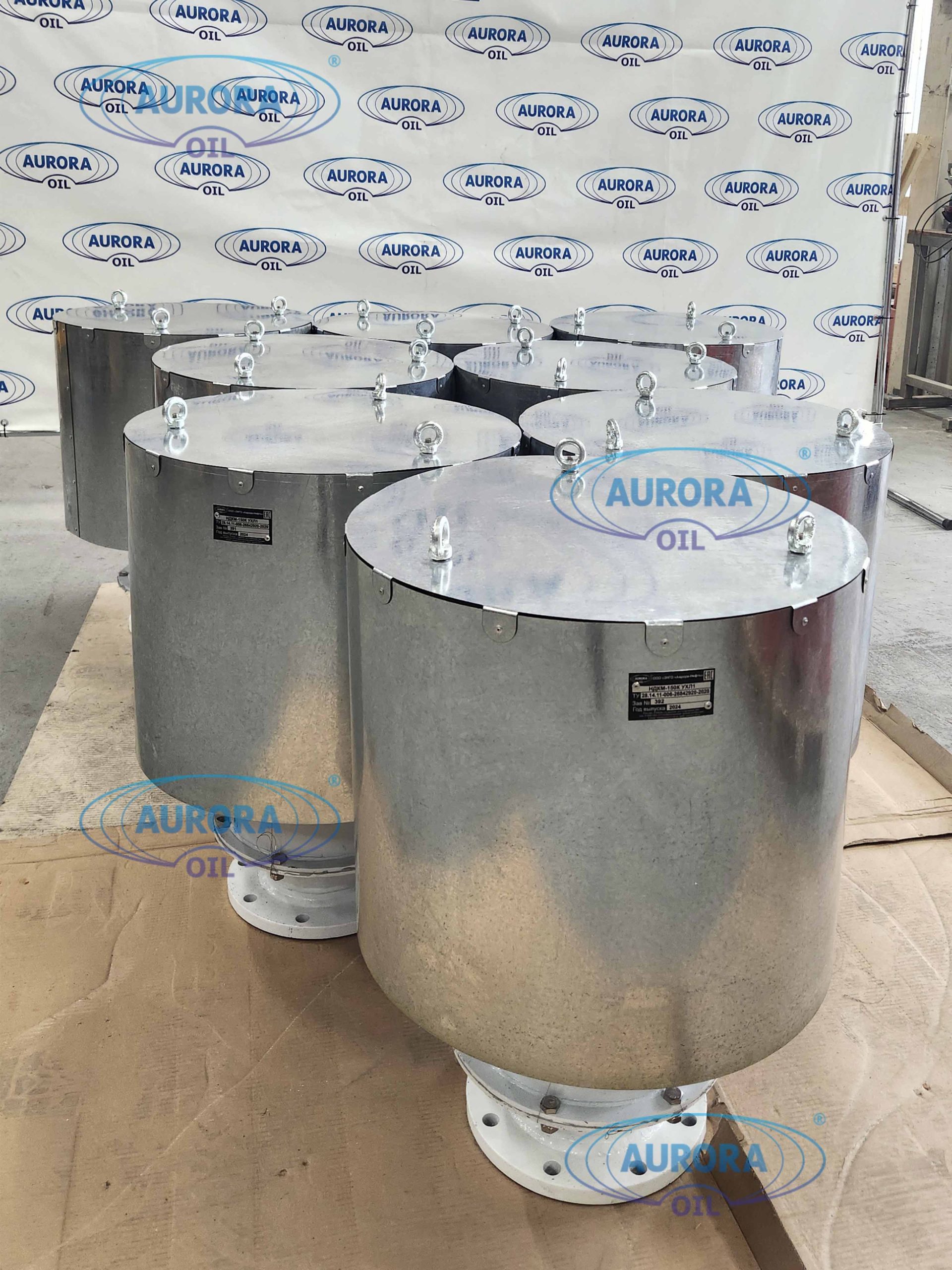

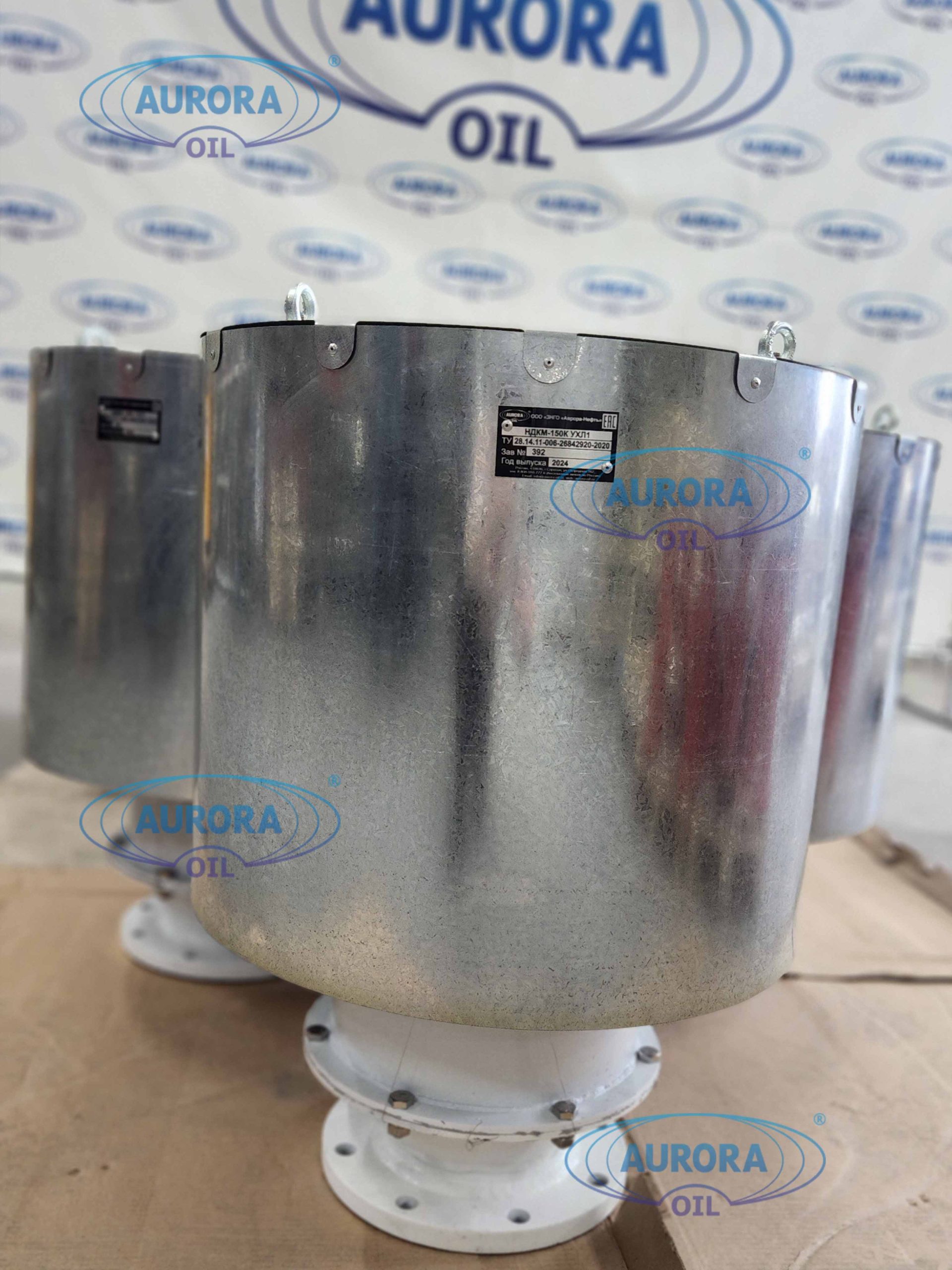

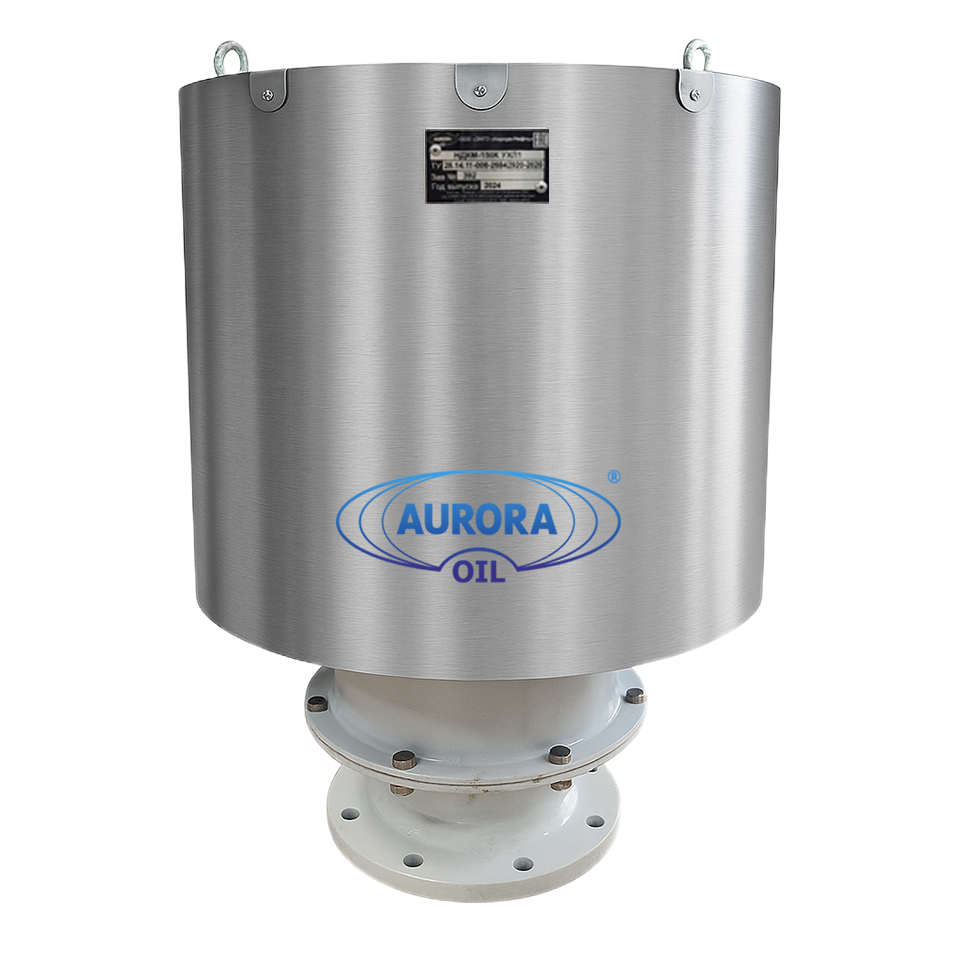

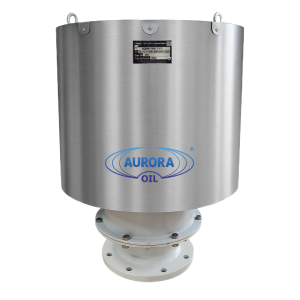

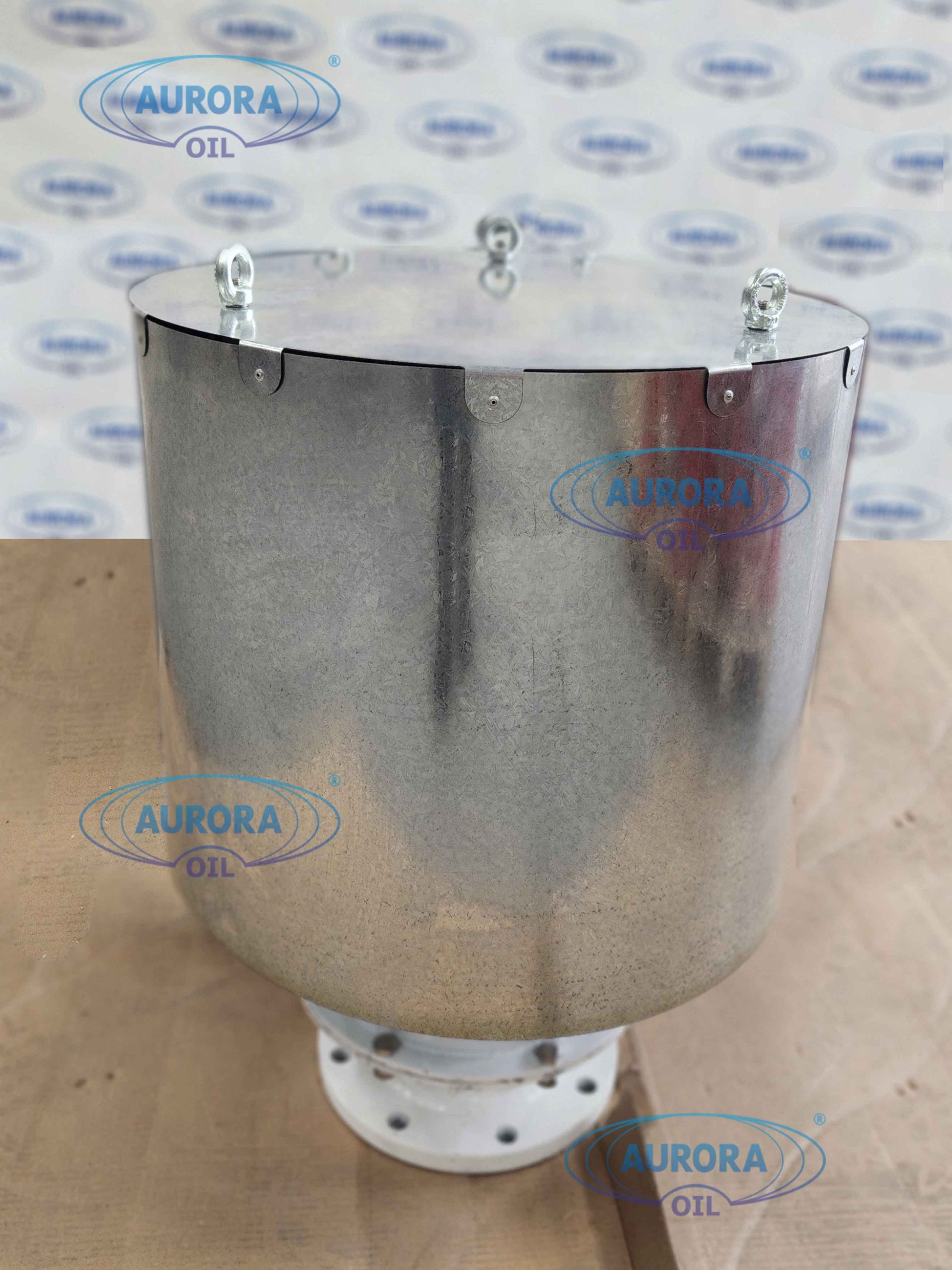

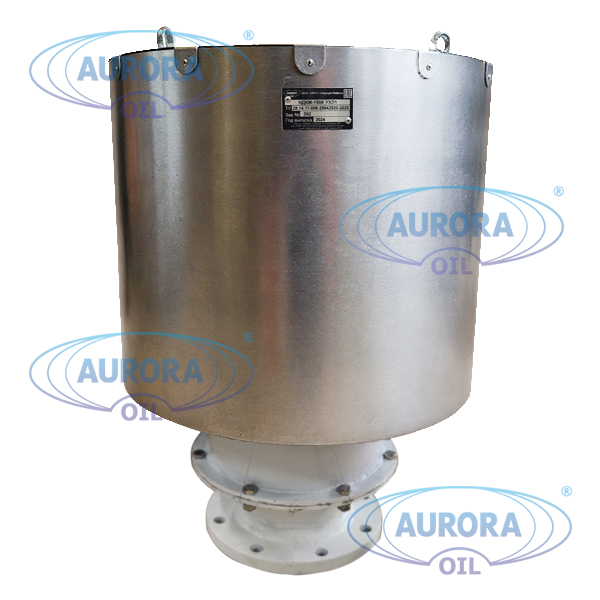

Непримерзающий дыхательный клапан мембранный НДКМ

ТУ 3689-065-10524112-2004, ТУ 63 РСФСР 61-74, ТУ 3689-001-56510196-2009; ТУ У 24607422.015-2000;ТУ 3689-001-0934451-2015

ТУ 3689-007-01719561-2016, 28.14.11-006-26842920-2020

Назначение: непримерзающий дыхательный клапан мембранный НДКМ — оборудование, предназначенное для установки на резервуарах с нефтью/нефтепродуктами. Благодаря НДКМ, газовое пространство резервуара имеет возможность сообщаться с атмосферой.

Описание: клапан НДКМ необходимо устанвливать на вертикальном патрубке крыши резервуара на высоте 200-250 мм На тройнике установка клапана строго запрещена.Клапаны НДКМ используются вместе с клапанами КПГ, КДСа. Можно также комплектовать его ответными фланцами.Приблизительная наработка на отказ — 36000 циклов (где 1 цикл — это открытие и закрытие клапана). Клапан служит 10 лет.

Преимущества НДКМ:

обладает гораздо большей пропускной способностью, чем обычный клапан механический КДМ при одинаковом диаметре патрубка;
работает при низких температурах окружающей среды.

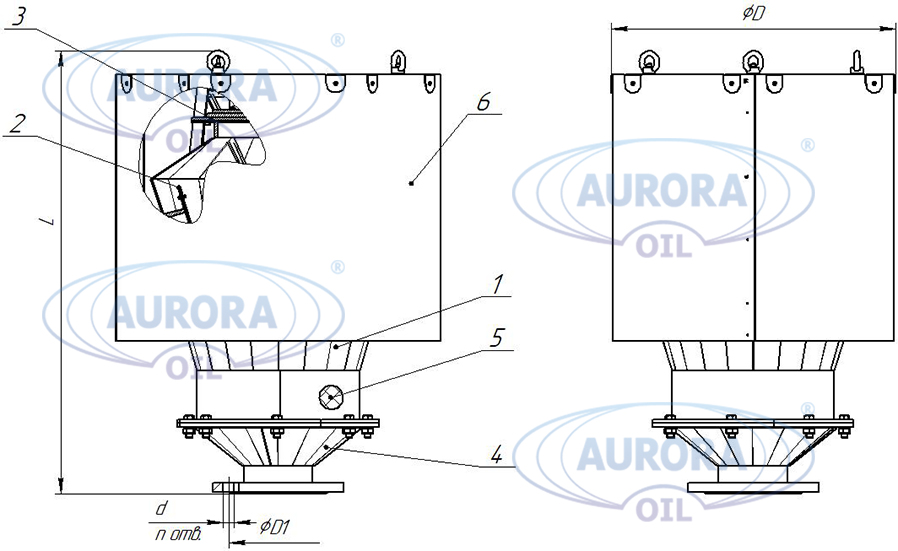

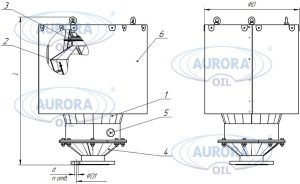

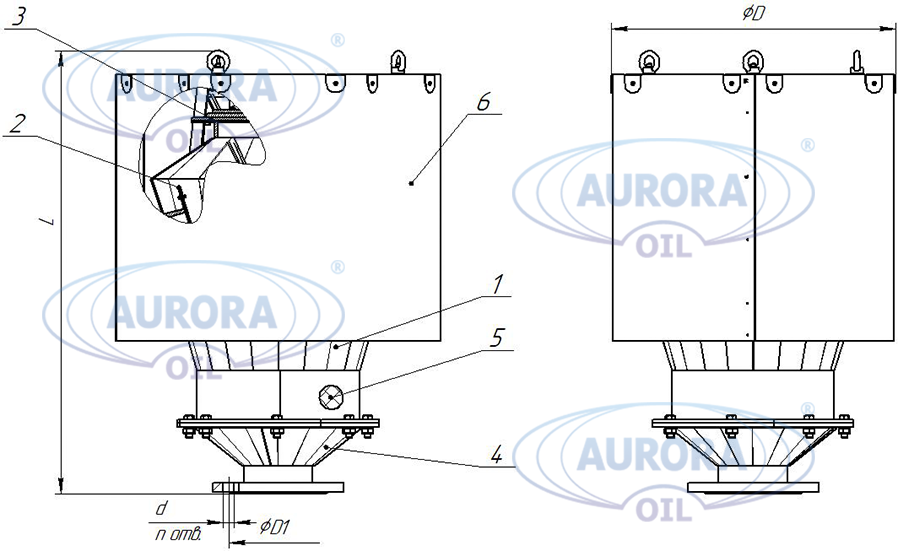

Чертеж клапана непримерзающего дыхательного мембранного НДКМ

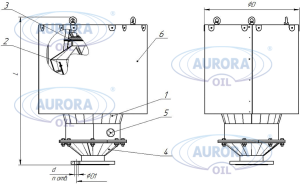

Чертеж клапан непримерзающий дыхательный мембранный НДКМ

1 — корпус клапана;
2 — корпус нижний в сборе;
3 — мембрана нижняя в сборе;
4 — диафрагма верхняя;
5 — грибок;
6 — огнепреграждающий элемент;
7 — кожух;
8 — крышка;
9 — переходник (корпус огнепреграждающего элемента).

Клапаны НДКМ устанавливаются на монтажный патрубок на крыше резервуара через присоединительный фланец переходника.
Для защиты от прямого воздействия атмосферных осадков и ветра клапаны имеет крышку и четыре козырька для вакуумных клапанов.

Чертеж клапан непримерзающий дыхательный мембранный НДКМ

1 — корпус клапана;
2 — седло клапана;
3 — тарелка, изолированная снизу фторопластовой пленкой;
4 — мембрана;
5 — корпус нижний;
6 — корпус средний;
7 — мембрана;
8 — диски с грузами;
9 — крышка;
10 — огневой предохранитель;
11 — цепочка;
12 — импульсная трубка;
13 — огневой предохранитель.

Технические характеристики НДКМ:

Наименование параметров		НДКМ-100	НДКМ-150	НДКМ-200	НДКМ-250	НДКМ-350
Условный проход DN		100	150	200	250	350
Давление срабатывания, Па (мм вод. ст.), не более		1372-1569 (140-160)			1569-1667 (160-170)
Вакуум срабатывания, Па (мм вод. ст.)		157-196 (16-20)			177-198 (18-20)
Пропускная способность, м3/ч, не менее		200	500	900	1500	1700
Габаритные размеры, мм, не более:	диаметр	510	510	510	660	665
Габаритные размеры, мм, не более:	высота H	595	632	592	770	795
Присоединительные размеры, мм	D	205	260	315	370	480
	D1	170	225	280	335	445
	d	18	18	18	18	22
	n, шт	4	4	4	6	6
Масса, кг, не более		40	50	60	93	95

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Схема расположения оборудования на резервуаре

Скачать информацию о продукции в формате .PDF
