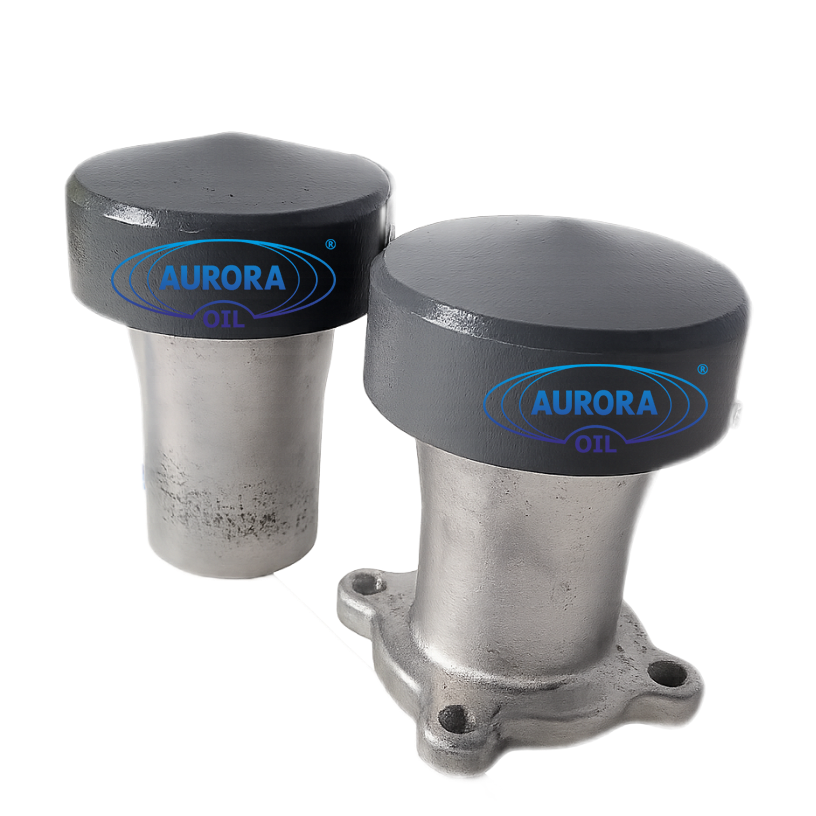

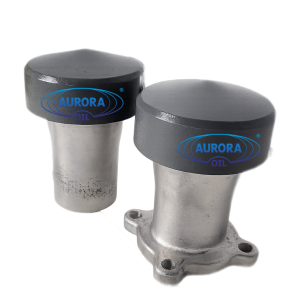

Клапан дыхательный механический КДМ-50, КДМ-50М, КДМ «Пульс»-50, КДМ «Пульс»-50М

ТУ 3689-070-10524112-2004; КДС-ПО; КДМ-ОТР; КДМ-ЗТР; КДМ-СМС; ТУ 26-02-1111-93, ТУ 3689-003-37381215-2014

ТУ 28.14.11-006-26842920-2020

Назначение: клапан дыхательный механический со встроенным огнепреградителем КДМ-50, КДМ–50М — резервуарное оборудование, используемое для сохранения герметичности резервуаров (со светлыми нефтепродуктами), также для регуляции давления паров в резервуарах при перекачке содержимого (для сокращения утрат продукта и понижения процента загрязнений природной среды). Дыхательные клапаны КДМ предусмотрены в комплектации к вертикальным и горизонтальным резервуарам.

Описание: клапан создан так, чтобы его конструкция была герметична, запоры вакуума и давления срабатывали чрезвычайно точно — убыток легких фракций нефтепродуктов во время хранения уменьшается, как и снижается процент загрязнения окружающего пространства. Особое покрытие затворов, изготовленных из тефлона, обеспечивает соответствующую работу клапана и в неблагоприятных температурных условиях.

Нижний порог пропускной способности дыхательных клапанов определяют по наибольшей производительности приемораздаточных операций (а также в условиях аварий) по установленным формулам. Если пропускная способность выше нормы, используют клапан дыхательный. Изменение производительности операций приема-раздачи после начала эксплуатации вертикального резервуара запрещено без пересчета пропускной способности клапана, также как и повышение производительности слива продукта в условиях аварий.

Дыхательный клапан гарантированно прослужит 10 лет. По истечении установленного срока дыхательный клапан нужно подвергнуть замене, или же испытать клапан в объеме повторяющихся по методике предприятия-изготовителя.

Клапаны КДМ-50 устанавливается на монтажные патрубки резервуаров присоединительным фланцем, КДМ-50М монтируется к монтажным патрубкам резервуаров посредством резьбового (муфтового) соединения. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку.

Пример условного обозначения при заказе клапана дыхательного механического КДМ:

КДМ-50-А У1 ТУ 28.14.11-006-26842920-2020,
КДМ «Пульс»-50 –А У1 ТУ 28.14.11-006-26842920-2020

КДМ-50-А-М УХЛ1 ТУ 28.14.11-006-26842920-2020,
КДМ «Пульс» -50-А-М УХЛ1 ТУ 28.14.11-006-26842920-2020, где

КДМ, КДМ «Пульс» – наименование изделия;
50 – условный проход клапана;
А- корпус из алюминиевого сплава,
М — муфтовое исполнение,
УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

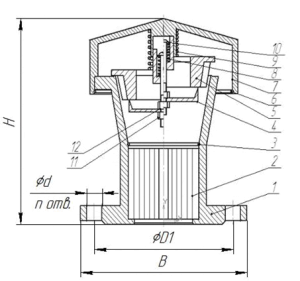

Чертеж клапана дыхательного КДМ–50 (фланцевый)

1 — корпус
2 — кассета ОП
3 — стопорное кольцо
4 — тарелка вакуума
5 — тарелка давления
6 — винт
7 — крышка
8, 9 – пружина
10 — винт стяжной
11, 12 – гайка

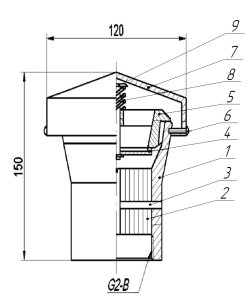

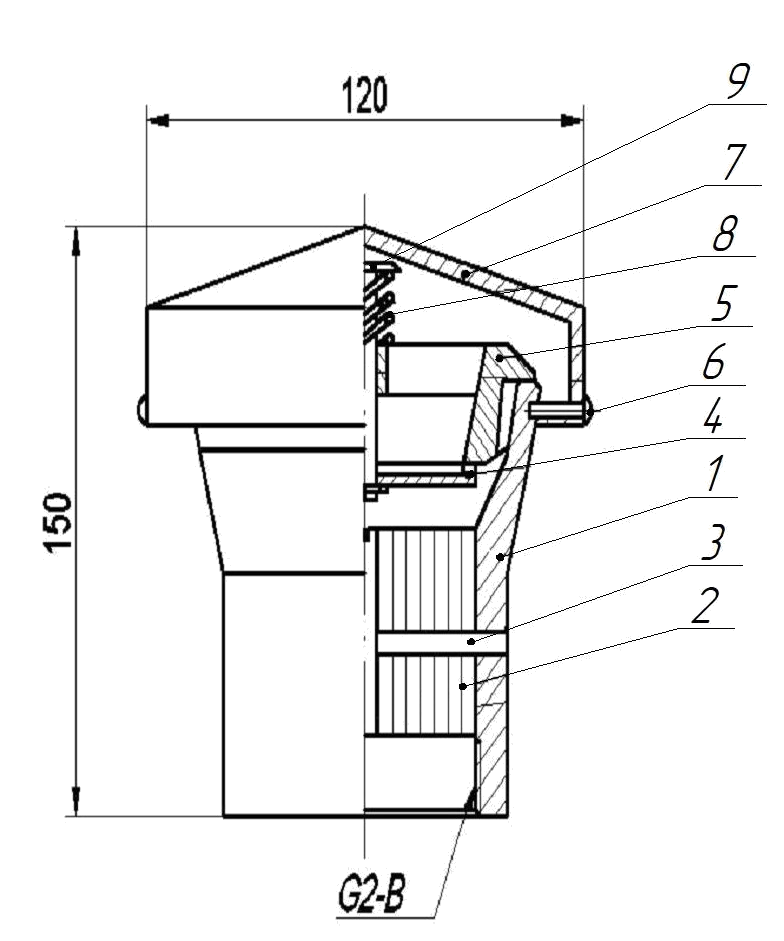

Чертеж клапана дыхательного КДМ–50М (муфтовый)

1 — корпус
2 — кассета ОП
3 — ограничитель
4 — тарелка вакуума
5 — тарелка давления
6 — винт
7 — крышка
8 – пружина
9 – направляющий стержень

Технические характеристики КДМ-50, КДМ–50М:

Наименование		КДМ-50	КДМ-50М
Условный проход, Dу, мм		50
Давление срабатывания, мм вод.ст.		180-200
Вакуум срабатывания, мм вод.ст.		20-25
Пропускная способность, м³/ч, не менее		25
Габаритные размеры, мм	длина	153	158
	ширина	136	117
Присоединительные размеры	D1, мм	110	G 2″
	d, мм	14
	n, шт	4
Масса, кг, не более		1,5	1,3

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.

Схема расположения оборудования на резервуаре
