Стенд для настройки и проверки дыхательных клапанов резервуаров СНПДКр -1 (невзрывобезопасный)

СНДКР-1, СНДКР-1п, СПНДК, СПНДК ВБ, СРК-50/250ДК, На стенд СНДКР-1, Разрешение Ростехнадзора РФ №РРС 00-25062; Сертификат РОСС RU.H 001.B00740; Патент RU 2363934; ТУ 3689-004-37381215-2014; СНДКР мобильный, СНДКР стационарный

ТУ 26.51.66.190-017-26842920-2023

ТУ 3689-013-01719561-2019

Стенд для настройки и проверки дыхательных клапанов резервуаров СНПДКр-1 предназначен для настройки и проверки дыхательных клапанов, устанавливаемых на резервуарах для хранения нефти и нефтепродуктов.

На стенде СНПДКр-1 могут проверяться клапана типа КПГ, НДКМ, СМДК,КДС и др. с диаметром присоединяемого фланца Dy 50 — 250.

Для работы стенда СНПДКр-1 необходим источник питания переменного тока 220 В 50 Гц.

Стенд для настройки и проверки дыхательных клапанов резервуаров имеет следующее обозначение:

СНПДКр 50-250-1 ТУ 26.51.66.190-017-26842920-2023, где

СНПДКр – стенд для настройки и проверки дыхательных клапанов резервуаров – наименование изделия.
50-250 – минимальный и максимальный условный проход присоединительного фланца испытуемого клапана.
1- конструктивное исполнение стенда (1- с электрическим насосом; 2- с ручным насосом (взрывобезопасный))
ТУ 26.51.66.190-017-26842920-2023 — номер ТУ

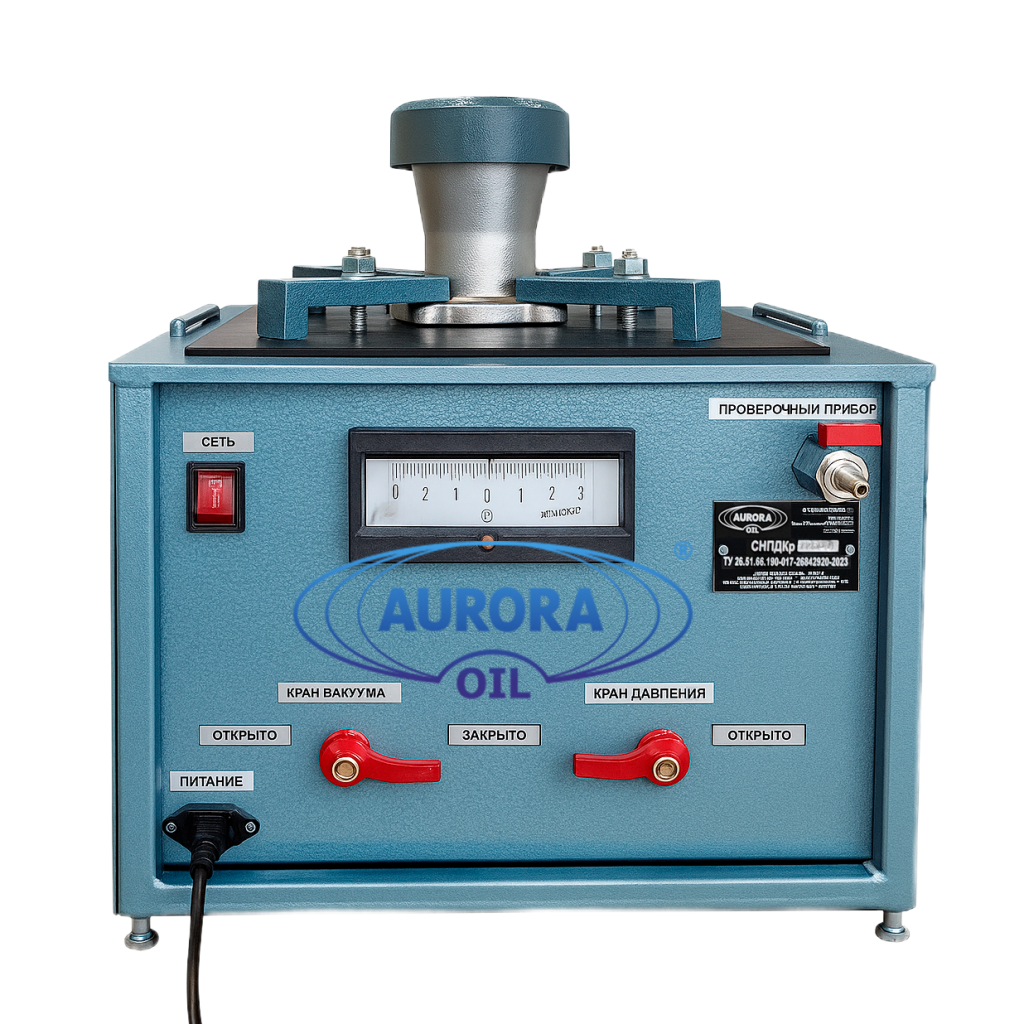

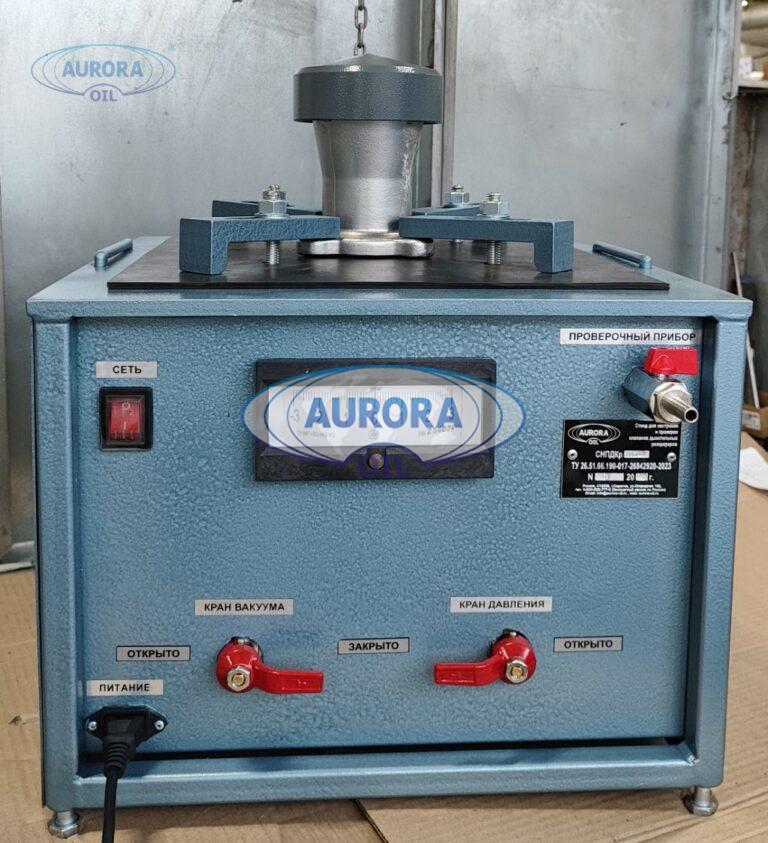

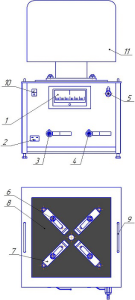

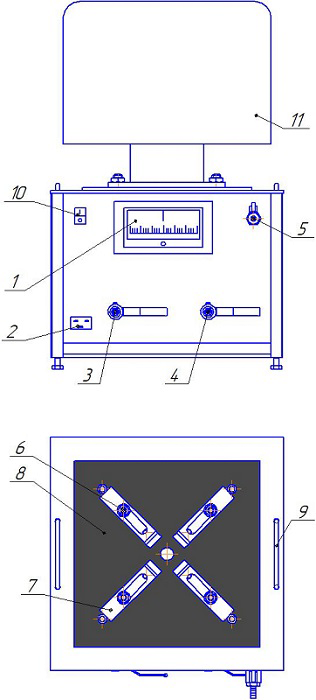

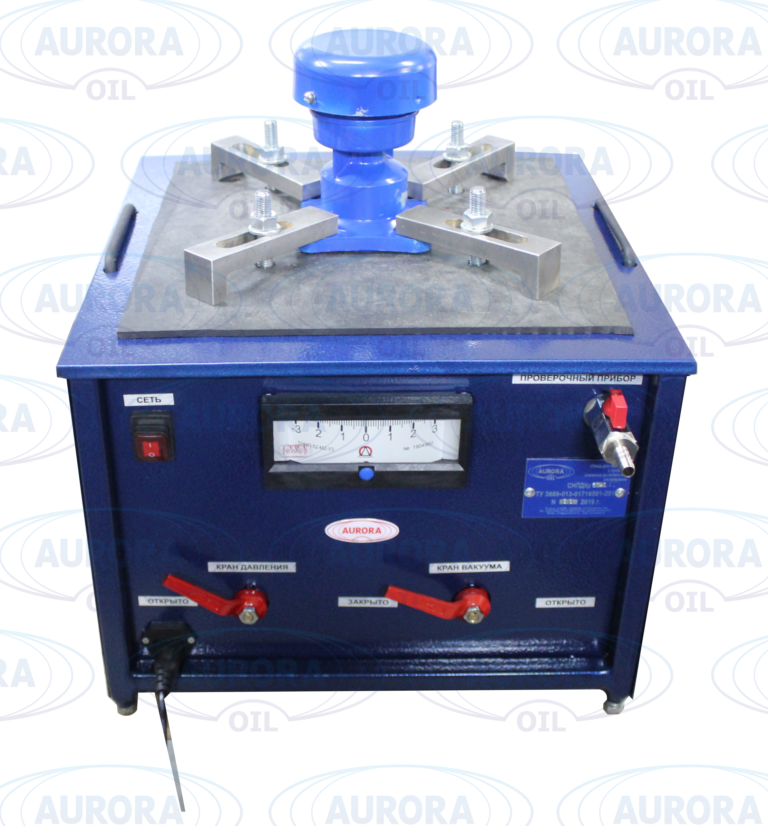

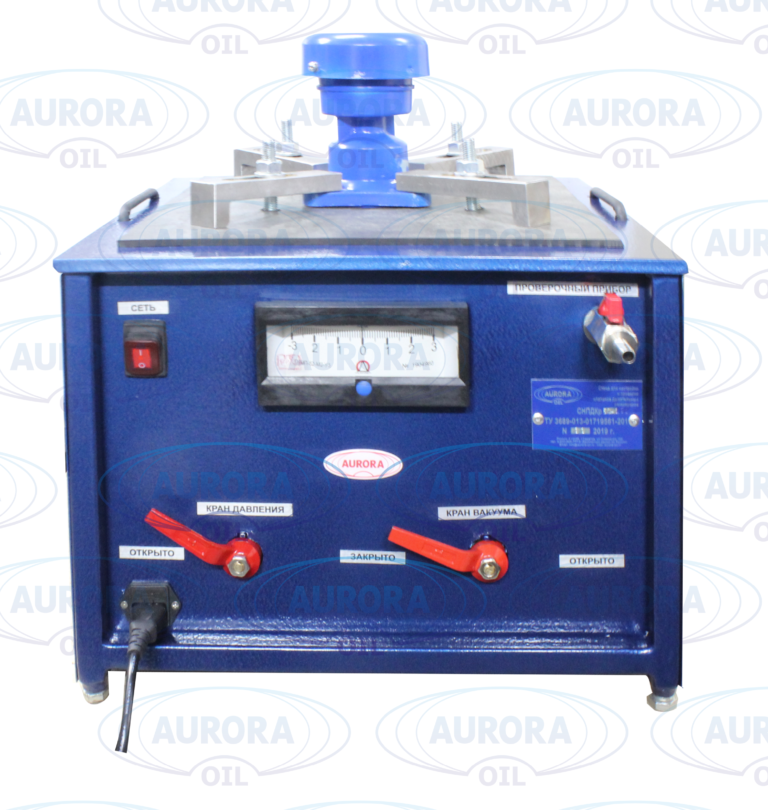

Рисунок 1 – Стенд для проверки и настройки дыхательных клапанов СНПДКр-1 с электрическим насосом, стационарный:

Стенд для настройки и проверки дыхательных клапанов резервуара СНПДК

тягонапопромер,
гнездо подключения кабеля питания,
кран вакуума,
кран давления,
кран для поверочного прибора,
гайка,
прижим для крепления клапанов с DN менее 150 мм,
прокладка,
ручка,
выключатель насоса,
испытуемый клапан.

Технические характеристики стенда СНПДКр-1 с электрическим насосом:

Параметры	Величина
Номинальное напряжение, В	220
Частота тока, Гц	50
Потребляемая мощность, Вт	110
Максимальный условный проход (Dy) фланца присоединяемого к стенду дыхательного клапана, мм	250
Максимальное давление насоса, кПа	3
Вакуум насоса, кПа	2,5
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У2
Габаритные размеры, ДхШхВ, мм не более	430х480х370
Масса, кг не более	30

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
