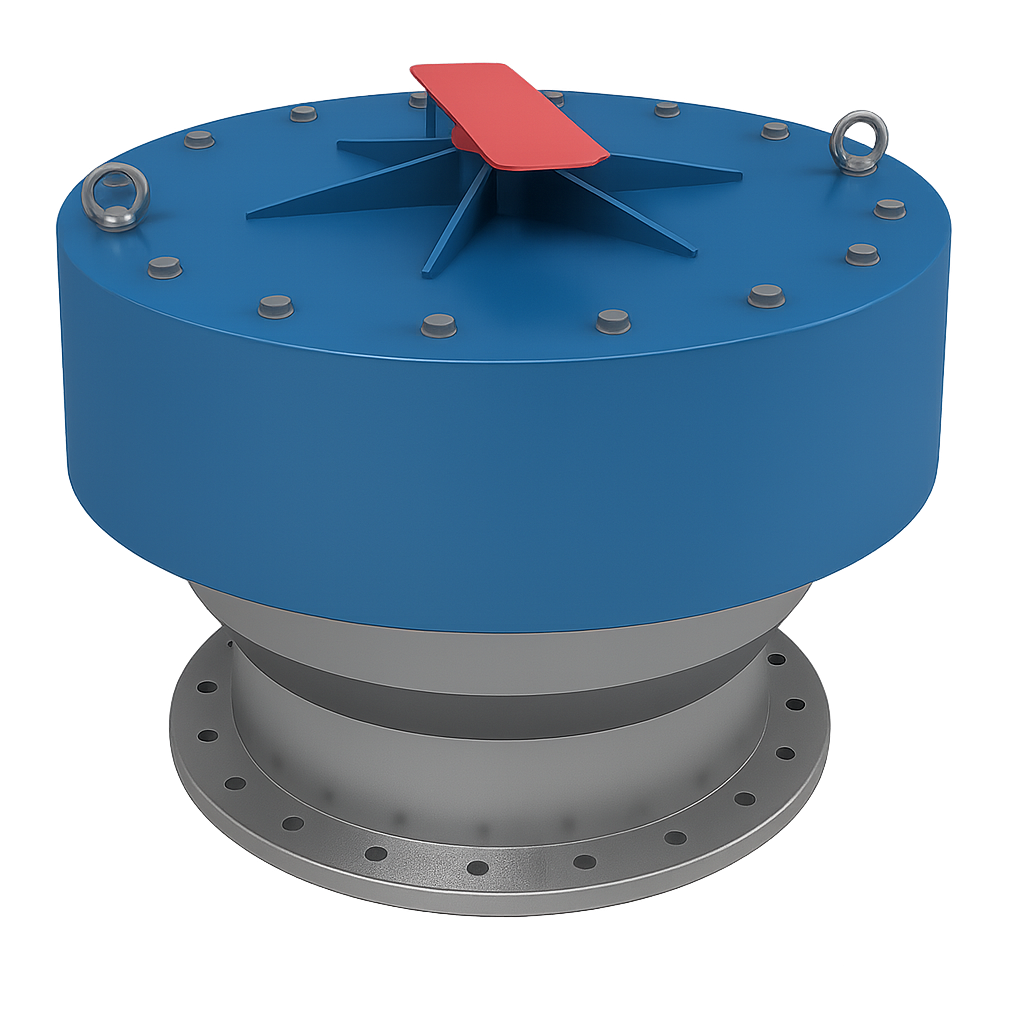

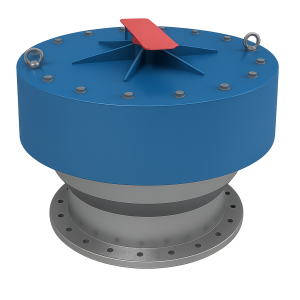

Клапаны аварийные КА-500

ТУ 3689-015-82673705-2009, Клапан аварийный "Торнадо", клапан "Баттерфляй"

Назначение: клапаны аварийные КА-500 предназначены для аварийного сброса избыточного давления, возникшего в резервуаре в результате интенсивного нагрева нефтепродукта из-за пожара на соседнем резервуаре либо отказа дыхательной аппаратуры. Применение аварийных клапанов позволяет избежать деформации и разрушения резервуара в критической ситуации, когда пропускной способности дыхательных клапанов может не хватить.

Описание: аварийный клапан КА-500 устанавливается совместно с дыхательными клапанами, обеспечивающими проектные величины внутреннего давления и вакуума.

Аварийный клапан КА-500 через прокладку устанавливается на монтажный патрубок ПМ, смонтированный на стационарной крыше вертикального резервуара. Соединение — фланцевое, болтовое. Соединительный фланец изделия — по ГОСТ 12820-80, на условное давление (Ру) 6 кгс/см2. Присоединительные размеры фланцев (см. таблицу 1) соответствуют исполнению 1 по ГОСТ 12815-80.

Чертеж КА-500:

По устойчивости к воздействию климатических факторов внешней среды КА-500 изготавливается в исполнении Т, У и УХЛ, категории размещения 1 по ГОСТ 15150-69.

Технические характеритики КА-500:

Наименование параметров Значение параметров
Условный проход DN 500
Давление срабатывания, Па (мм вод. ст.) 2250-2400
(225-240)
Пропускная способность, м3/ч, не менее 30 000
Габаритные размеры, мм не более длина 980
ширина 980
высота 730
Присоединительные размеры, мм D 640
D1 600
d 22
n, шт. 20
Масса, кг, не более 110

Сведения для монтажа:

Обозначение клапана Ответный фланец (ГОСТ 12820-80) Прокладка (ГОСТ 15180-86) Болт (ГОСТ 7798-70) Гайка (ГОСТ 5915-70)
КА-500 1-500-6 А-500-6-ПМБ М20-6g х75.58 М20-6Н.5













Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.

Схема расположения оборудования на резервуаре
