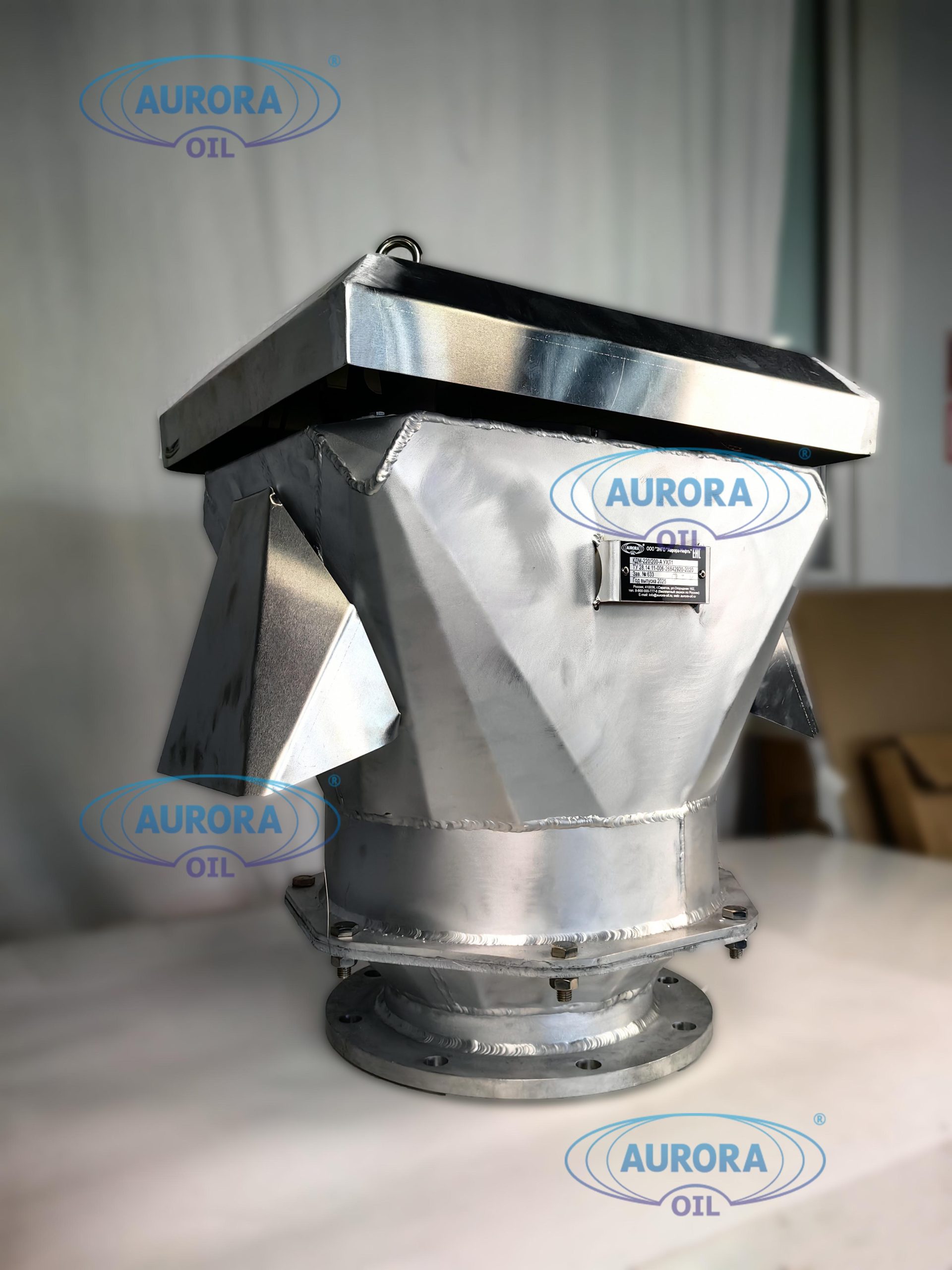

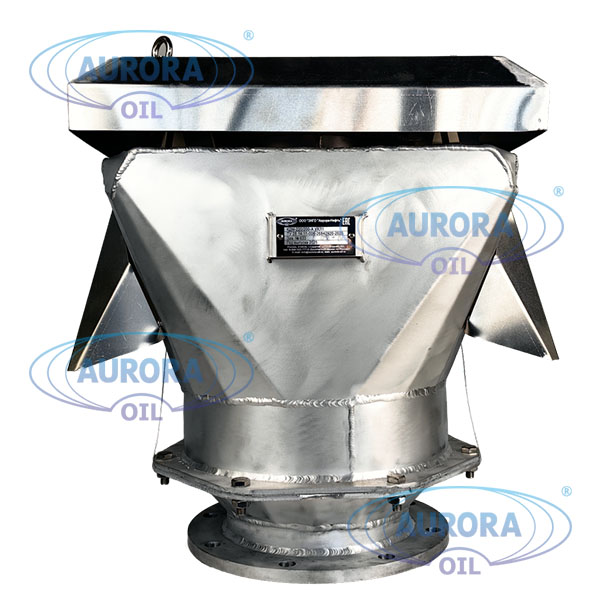

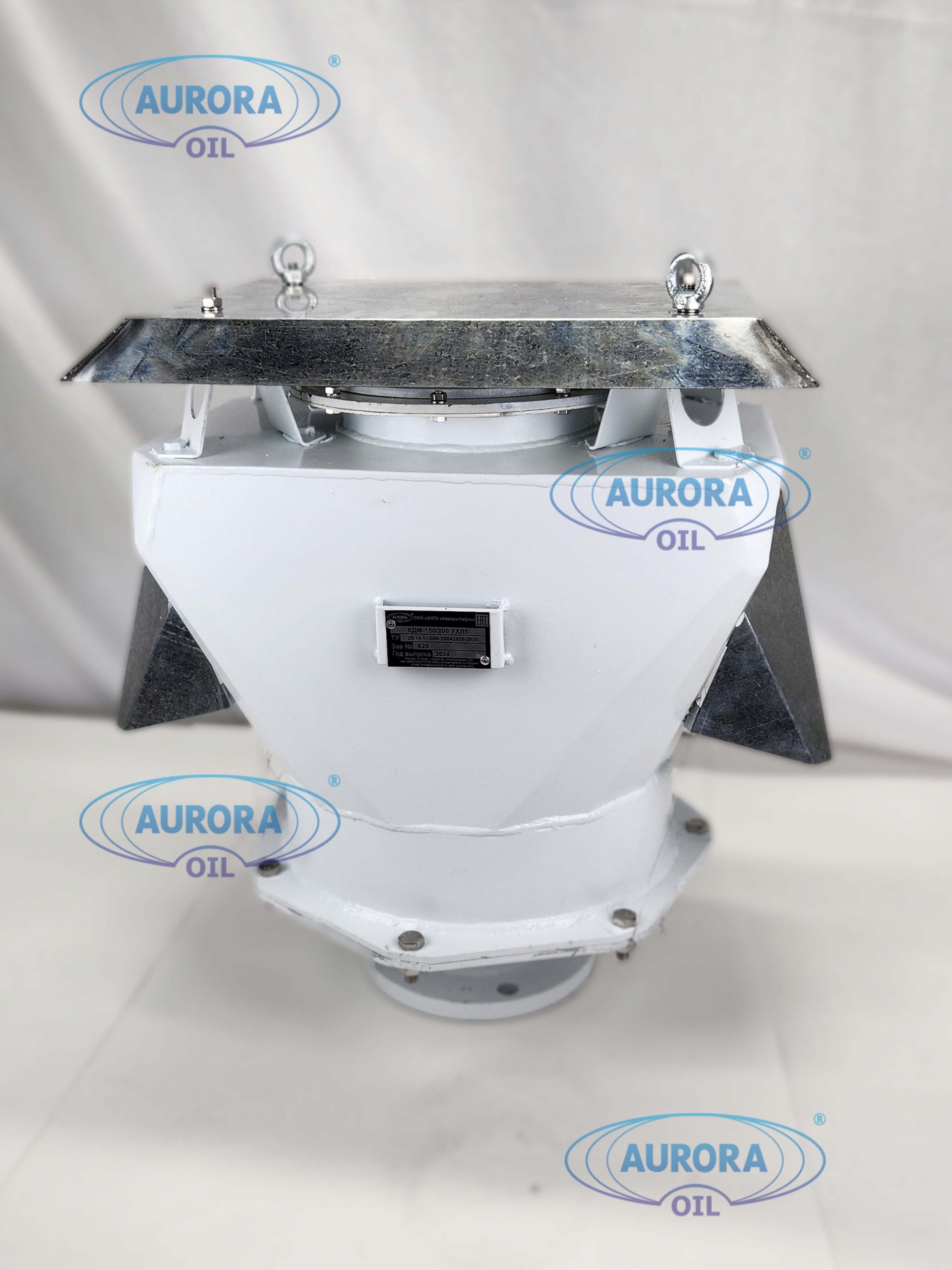

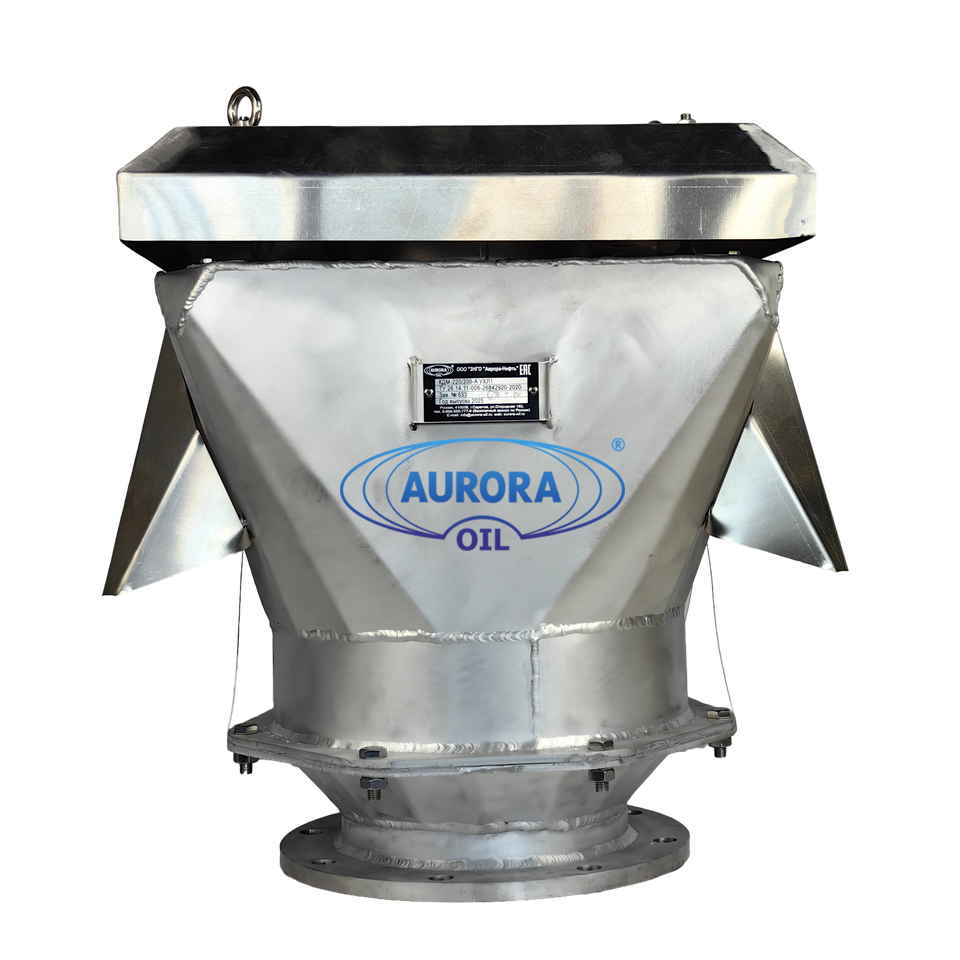

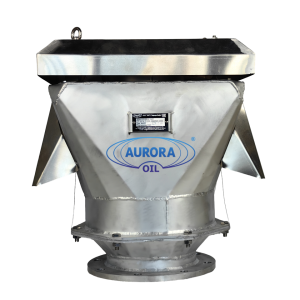

Клапан дыхательный механический КДМ-200, КДМ «Пульс»-200

ТУ 3689-100-10524112-2007;ТУ 26-02-1111-94; ТУ 3689-004-03467856-2004;ТУ 3689-019-79167039-2006; КДС-ПО; КДМ-ОТР; КДМ-ЗТР;КДМ-СМС;ТУ 3689-039-10524112-2002, ТУ 26-02-1111-94, ТУ 3689-004-03467856-2004, ТУ 3689-019-79167039-2006; ТУ 3689-001-0934451-2015, КДМ с ЭО КОФ, КДМ с УО, КДМ с устройством обогрева, КДМ с электрообогревом, КДМ с КОФ, КДМ с комплектом ответных фланцев

28.14.11-006-26842920-2020

3689-007-01719561-2016

Назначение: клапаны КДМ-200 — резервуарное оборудование, применяемое для сохранения герметичности в резервуарах со светлыми нефтепродуктами (в газообразном состоянии) и поддержания давления в резервуаре в данных пределах с целью уменьшения потерь продукта, а также минимизация загрязнения окружающей среды парами нефти.

Описание: действие дыхательных клапанов КДМ, КДМ «Пульс» заключается в значительном сокращении нефтепродуктовых потерь при дыхании резервуара, предотвращая при этом превышения в резервуаре величин норм вакуума или давления.

Основная функция дыхательного клапана — поддержка необходимого давления внутри резервуаров. Из-за периодических изменений температуры во время хранения нефти и нефтепродуктов, объем газового пространства в резервуаре колеблется, и в это время из резервуара выходит атмосферный воздух (или паровоздушная смесь). Дыхательные клапаны используются, чтобы в резервуарах не создавался вакуум.

Клапаны КДМ могут быть настроены под индивидуальные заказы на режимы соответствующие технологиям приемки, раздачи и хранения продуктов. Для того, чтобы исключить замену кассеты огнепреградителя на проставку в зимний период -клапаны КДМ могут быть оснащены устройством обогрева.

КДМ может эксплуатироваться в условиях макроклиматического района с холодным, умеренным и тропическим климатом по ГОСТ 16350-80. Климатическое исполнение УХЛ, У, ХЛ категория изделия 1 по ГОСТ 15150-69 и исполнение Т категория изделия 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе КДМ:

КДМ-200/100 УХЛ1 ТУ 28.14.11-006-26842920-2020,
КДМ «Пульс»-200/100 УХЛ1 ТУ 28.14.11-006-26842920-2020,

где: КДМ, КДМ «Пульс»– клапан дыхательный механический;
200 – пропускная способность базового корпуса, м³/ч;
100 -диаметр условного прохода, мм;
УХЛ1 – климатическое исполнение.

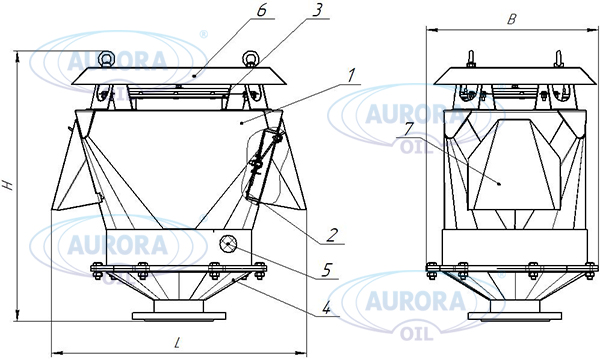

Чертеж клапана дыхательного КДМ, КДМ «Пульс»

1 — корпус,
2 — клапан вакуума,
3 — клапан давления,
4 — крепежный фланец и переходник,
5 — кассета огневого предохранителя в обечайке,
6 – кожух клапана давления (крыша),
7 – кожух клапана вакуума (щиток).

Клапаны дыхательные КДМ-200 устанавливаются на монтажные патрубки резервуаров присоединительным фланцем переходника 4. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку 6 и два козырька 7 для вакуумных затворов.

Предлагаем следующие наименования клапанов дыхательных механических КДМ:
КДМ-200/100, КДМ-200/150, КДМ-220/200, КДМ-250/250.

Технические характеристики КДМ, КДМ «Пульс»*:

Наименование параметра		Величина параметров
Условный проход, Dу, мм		100	150	200	250
Рабочее давление, Па (мм вод.ст.), не более*		2000 (200)
Рабочий вакуум, Па (мм вод.ст.), не более*		250 (25)
Давление срабатывания, Па (мм вод.ст.), не более		1350-1550 (135-155)
Вакуум срабатывания, Па (мм вод.ст.), не более		100-150 (10-15)
Пропускная способность, м³/ч, не менее		200	200	220	250
Габаритные размеры, мм	длина, L	565
	ширина, B	380
	высота, H	595
Присоединительные размеры: Диаметр расположения отв. под крепеж, мм Диаметр отверстий, мм Количество отверстий n, шт.		170 18 8	225 18 8	280 18 8	335 18 12
Масса, кг, не более		32

*По согласованию с заказчиком рабочие параметры клапанов КДМ по давлению и вакууму могут быть настроены на другие значения.
Срок службы клапана — 15 лет. Срок службы предохранителя огневого — 5 лет.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.

По желанию вы можете заказать к клапану дополнительное оборудование
— прокладку и крепеж;
— ответные фланцы;
— диск-отражатель ОТР;
— монтажный патрубок
— сменную кассету огнепреградителя.

Схема расположения оборудования на резервуаре
