ТУ 28.14.11-006-26842920-2020
ТУ 3689-006-26842920-2019

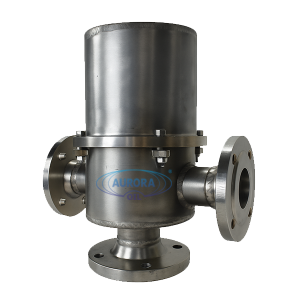

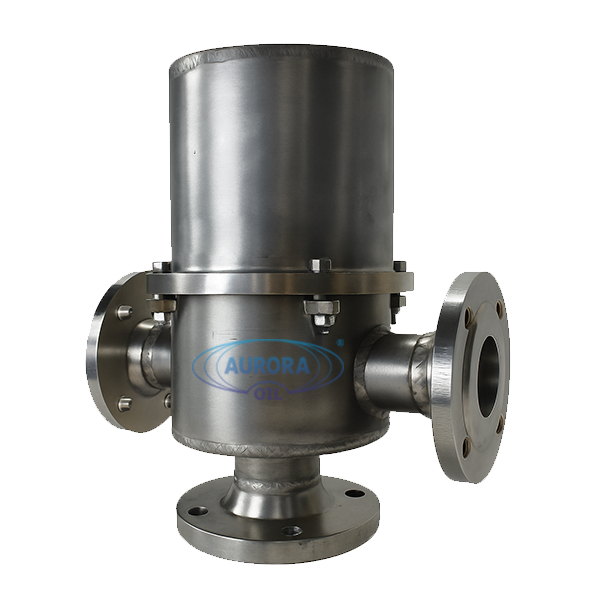

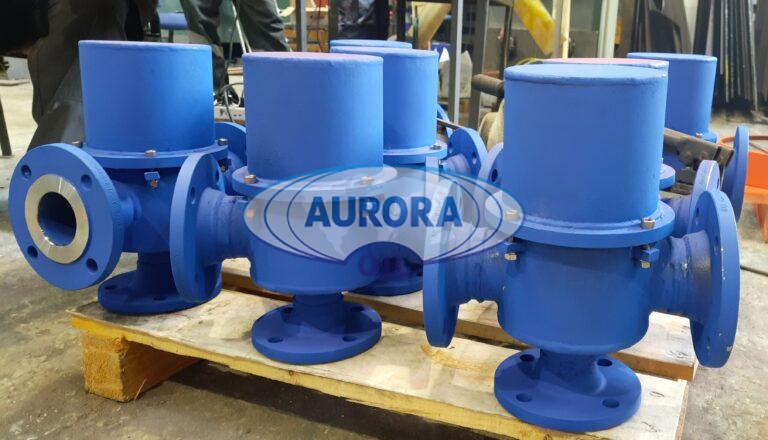

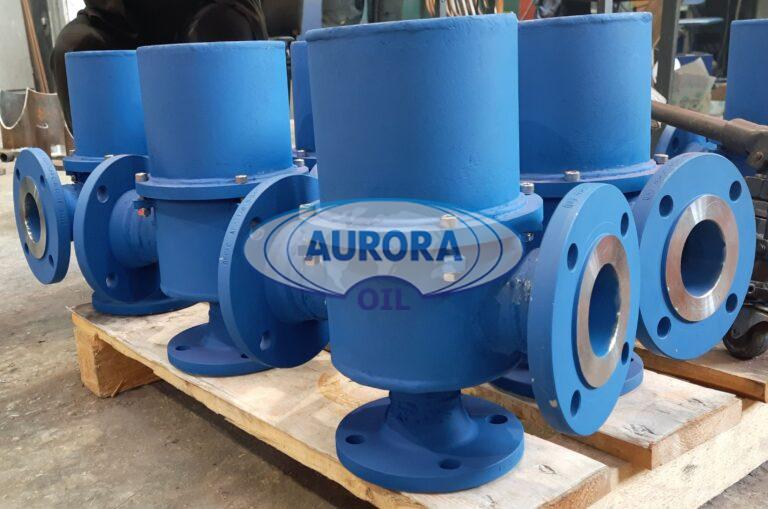

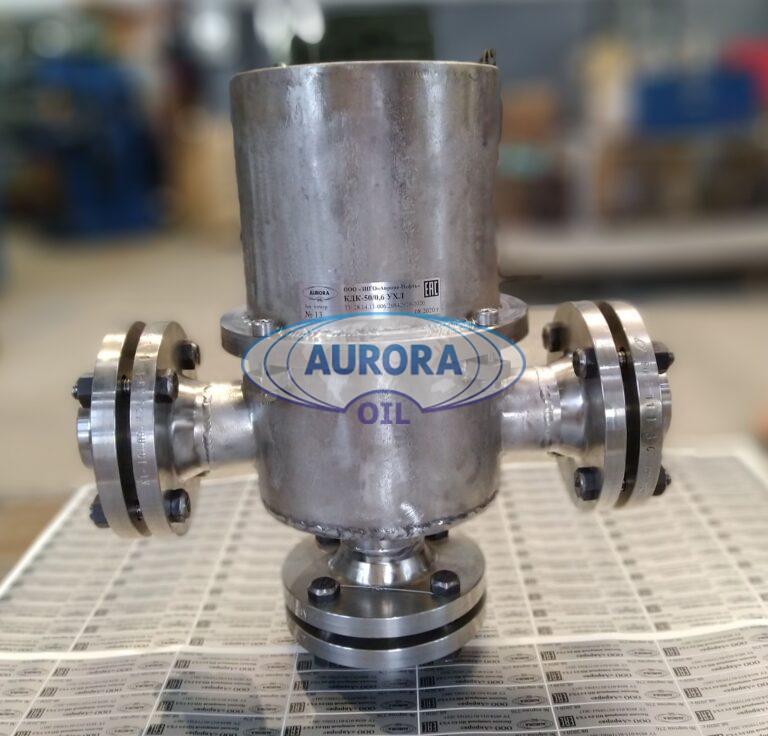

Клапаны дыхательные для капролактама КДК
Клапаны дыхательные для капролактама КДК предназначены для герметизации газового пространства резервуаров и газоуравнительных систем (ГУС) газовой обвязки резервуаров с нефтью, нефтепродуктами и другими продуктами и автоматического регулирования давления в газовом пространстве в заданных пределах.
Клапаны КДК представляют собой устройства автоматического действия. При достижении в газовом пространстве резервуара (емкости) давления величины срабатывания верхней тарелки верхняя тарелка поднимается, открывая среде выход в атмосферу или газоуравнительную систему. При уменьшении в газовом пространстве резервуара (емкости) давления до величины срабатывания нижней тарелки поднимается нижняя тарелка, открывая проход азота в резервуар (емкость).
Клапаны КДК применяются при производстве капролактама, а также для хранения агрессивных и легковоспламеняющихся жидкостей в резервуарах.
Пример условного обозначения клапана КДК при заказе:
КДК-50/0,6 У3 ТУ 28.14.11-006-26842920-2020,
где:
КДК — клапан дыхательный для капролактама;
50 – условный проход установочных фланцев, мм;
0,6- условное давление, МПа;
Н – материальное исполнение корпуса нержавеющая сталь;
У — климатическое исполнение;
3 — категория размещения по ГОСТ 15150-69.
Клапаны КДК выпускаются в климатическом исполнении Т, У, УХЛ категории размещения 1-4 ГОСТ 15150-69.
Рисунок 1. Вид — клапан дыхательный для капролактама КДК (КДК-50, КДК-65, КДК-80)
Рисунок 2. Вид — клапан дыхательный для капролактама КДК (КДК-25, КДК-32)
Таблица: Технические характеристики клапана КДК
| Наименование основных параметров |
КДК-25 | КДК-32 | КДК-50 | КДК-65 | КДК-80 | |
| Условный проход, DN мм | 25 | 32 | 50 | 65 | 80 | |
| Условный проход линии подачи азота, DN, мм | 25 | 32 | 50 | 50 | 50 | |
| Пропускная способность, м3/ч, не менее | 18 | 50 | 70 | 60 | 80 | |
| Условное давление фланцев, PN МПа | 0,6 | 1,6 | 0,6 | 1,6 | 0,6 | |
| Давление срабатывания верхней тарелки, Па | 2600±130 | 2600±130 | 2600±130 | 2600±130 | 2600±130 | |
| Давление срабатывания нижней тарелки, Па | 2000±130 | 2000±130 | 2000±150 | 1000±150 | 2000±150 | |
| Давление азота, Па | 5000 | 5000 | 5000 | 2000 | 5000 | |
| Габаритные размеры, мм, не более | Длина L | 260 | 280 | 290 | 300 | 300 |
| Ширина В | 110 | 140 | 200 | 200 | 200 | |
| Высота H | 330 | 310 | 340 | 402 | 400 | |
| Присоединительные размера: Линия азота |
Межцентровое расстояние D1, мм | 75 | 100 | 110 | 125 | 150 |
| Диаметр отверстий d, мм | 11 | 18 | 14 | 18 | 18 | |
| Количество отверстий n,шт | 4 | 4 | 4 | 4 | 4 | |
| Присоединительные размеры: Линия резервуара и газоуровнительной системы | Межцентровое расстояние D2, мм | 75 | 100 | 110 | 145 | 110 |
| Диаметр отверстий d, мм | 11 | 18 | 14 | 18 | 14 | |
| Количество отверстий n,шт | 4 | 4 | 4 | 4 | 4 | |
| Масса, кг, не более | 12 | 14 | 20 | 42* | 25 | |
| Рабочая температура, °С | -45…+40 ˚С | -45…+40 ˚С | -40…+50 ˚С | -50…+50 ˚С | -50…+50 ˚С | |
* В сборе с ответными фланцами и огнепреградителем.
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.
Получите консультацию для точного подбора модели под ваши условия эксплуатации.
Гарантируем сертифицированное качество.
