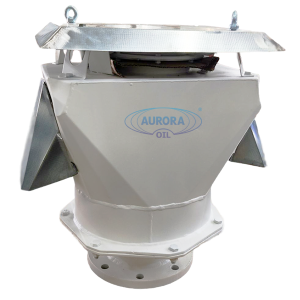

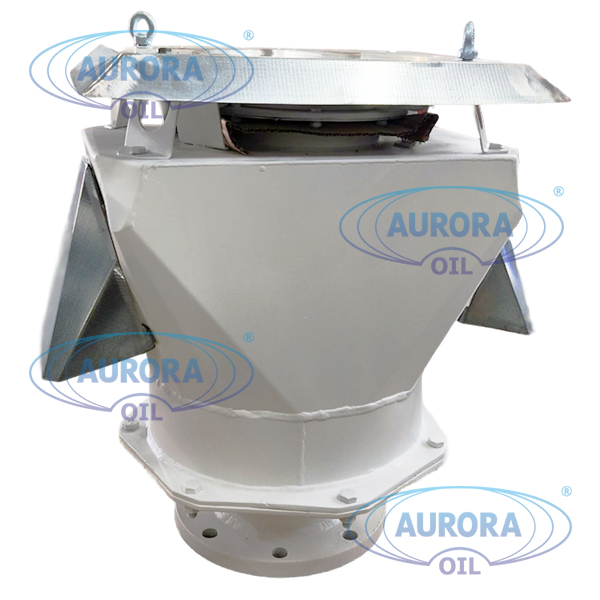

Клапан дыхательный механический со встроенным огнепреградителем КДМ-1-100М, КДМ «Пульс»-1-100М

ТУ 3689-003-10524112-2006;ТУ 26-02-1111-94;ТУ 3689-004-03467856-2004;ТУ 3689-019-79167039-2006; ТУ 3689-070-10524112-2004; ТУ 3689-004-03467856-2004;ТУ 3689-019-79167039-2006; ТУ 3689-001-0934451-2015,

ТУ 28.14.11-006-26842920-2020

Назначение: клапан дыхательный механический со встроенным огнепреградителем КДМ-1–100М — резервуарное оборудование, используемое для сохранения герметичности резервуаров (со светлыми нефтепродуктами), также для регуляции давления паров в резервуарах при перекачке содержимого (для сокращения утрат продукта и понижения процента загрязнений природной среды).

Описание: действие дыхательных клапанов КДМ заключается в значительном сокращении нефтепродуктовых потерь при дыхании резервуара, предотвращая при этом превышения в резервуаре величин норм вакуума или давления.

Основная функция дыхательного клапана — поддержка необходимого давления внутри резервуаров. Из-за периодических изменений температуры во время хранения нефти и нефтепродуктов, объем газового пространства в резервуаре колеблется, и в это время из резервуара выходит атмосферный воздух (или паровоздушная смесь). Дыхательные клапаны используются, чтобы в резервуарах не создавался вакуум.

Пример условного обозначения при заказе КДМ:

КДМ-1-100 М У1 ТУ 28.14.11-006-26842920-2020,
КДМ «Пульс»-1-100 М У1 ТУ 28.14.11-006-26842920-2020,

где: КДМ -1, КДМ «Пульс»-1 – клапан дыхательный механический;
100 — диаметр условного прохода, мм;
М – модифицированный (конструктивное исполнение);
У1 — климатическое исполнение.

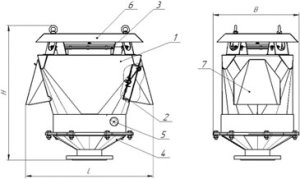

Чертеж клапана КДМ-1-100М, КДМ «Пульс»-1-100М:

1 – корпус,
2 – клапан вакуума,
3 – клапан давления,
4 – крепежный фланец и переходник,
5 – кассета огневого предохранителя в обечайке,
6 – кожух клапана давления (крыша),
7 – кожух клапана вакуума (щиток).

Технические характеристики КДМ-1-100М:

Наименование параметров		Величина параметров
Условный проход, Dу, мм		100
Рабочее давление, Па (мм вод.ст.), не более		3500 (350)
Рабочий вакуум, Па (мм вод.ст.), не более		350 (35)
Давление срабатывания, Па (мм вод.ст.), не более		1350-1550 (135-155)	2800–2900 (280–290)*
Вакуум срабатывания, Па (мм вод.ст.), не более		100-150 (10-15)	200–250 (20–25)*
Пропускная способность, м³/ч, не менее		150
Габаритные размеры, мм, не более	длина L	565
	ширина	380
	высота H	595
Присоединительные размеры, мм Диаметр расположения отв. под крепеж, мм Диаметр отверстий, мм Количество отверстий n, шт.		190 22 8
Масса, кг, не более		37

* Параметры, отмеченные звездочкой, доступны для индивидуального заказа, согласуются с заказчиком отдельно и требуют индивидуального расчета стоимости.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.

По желанию вы можете заказать к клапану дополнительное оборудование
— прокладку и крепеж;
— ответные фланцы;
— диск-отражатель ОТР;
— монтажный патрубок.
— сменную кассету огнепреградителя

Схема расположения оборудования на резервуаре
