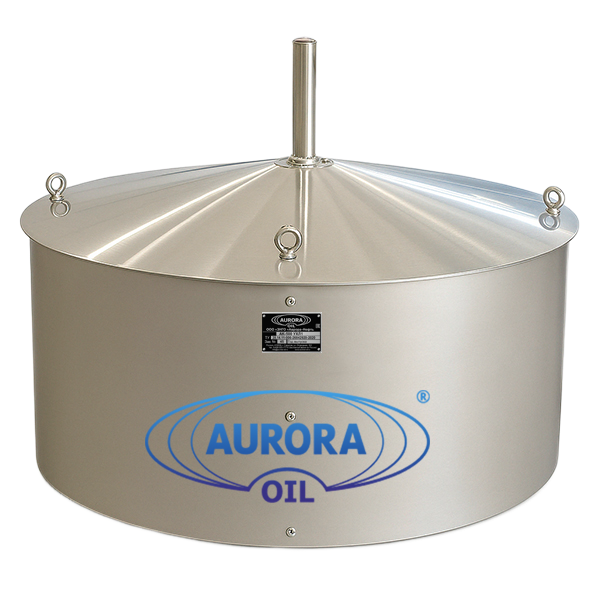

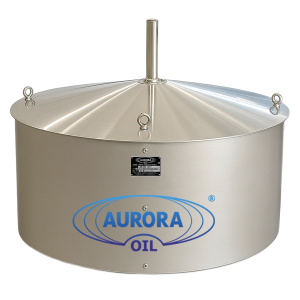

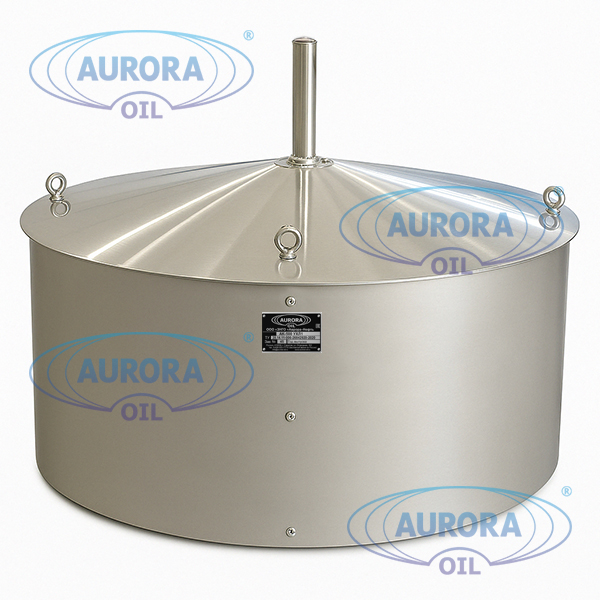

Назначение: Аварийные клапаны АК-500 и АК-С-500 предназначены для экстренного сброса избыточного давления в резервуарах, содержащих содержащих нефтепродукты и другие химические жидкости, в условиях интенсивного нагрева газового пространства. Их ключевая задача — предотвратить разрушение резервуара из-за критического роста давления, вызванного внешними факторами.
Аварийный клапан АК-С-500 дополнительно обеспечивает сброс вакуума: при откачке продукта он впускает воздух в резервуар, предотвращая деформацию стенок. Это снижает риск повреждения верхних поясов резервуара, трубопроводов, сухотрубов и систем надслойного пожаротушения.
Описание: Клапаны аварийные АК-500, АК-С-500 оснащены крепежными элементами, соответствующими отраслевым стандартам для применения в химической, нефтехимической и других отраслях промышленности.
Корпусные детали клапанов изготавливают из углеродистой стали, коррозионностойкой стали, в том числе марки 12Х18Н10Т, алюминиевых сплавов серий АМг и АМц и из других металлов и сплавов, обеспечивающих работоспособность изделия в условиях эксплуатации без искрообразования. На контактные поверхности седел и тарелок давления и вакуума клапанов нанесено покрытие, исключающее скопление влаги, образование льда на контактных поверхностях и примерзание
контактных поверхностей друг к другу.
Необходимость установки аварийных клапанов класса АК-С-500 указана в СТО-СА-03-002-2009, п. 13.4.
Конструктивные преимущества АК-С-500:

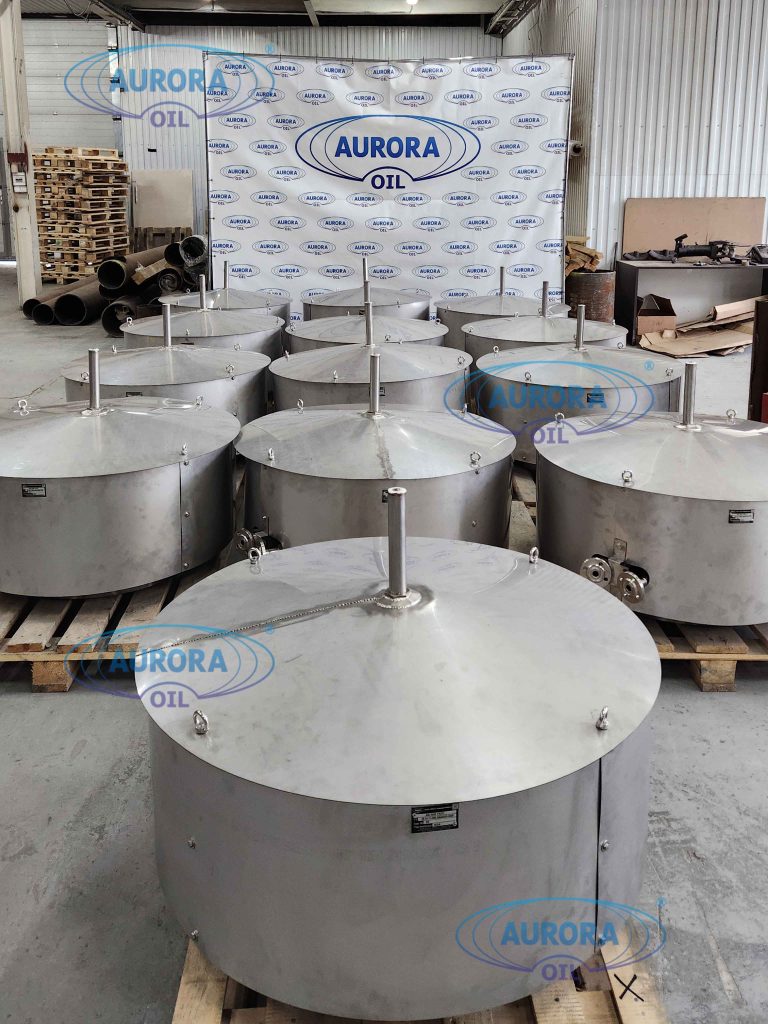

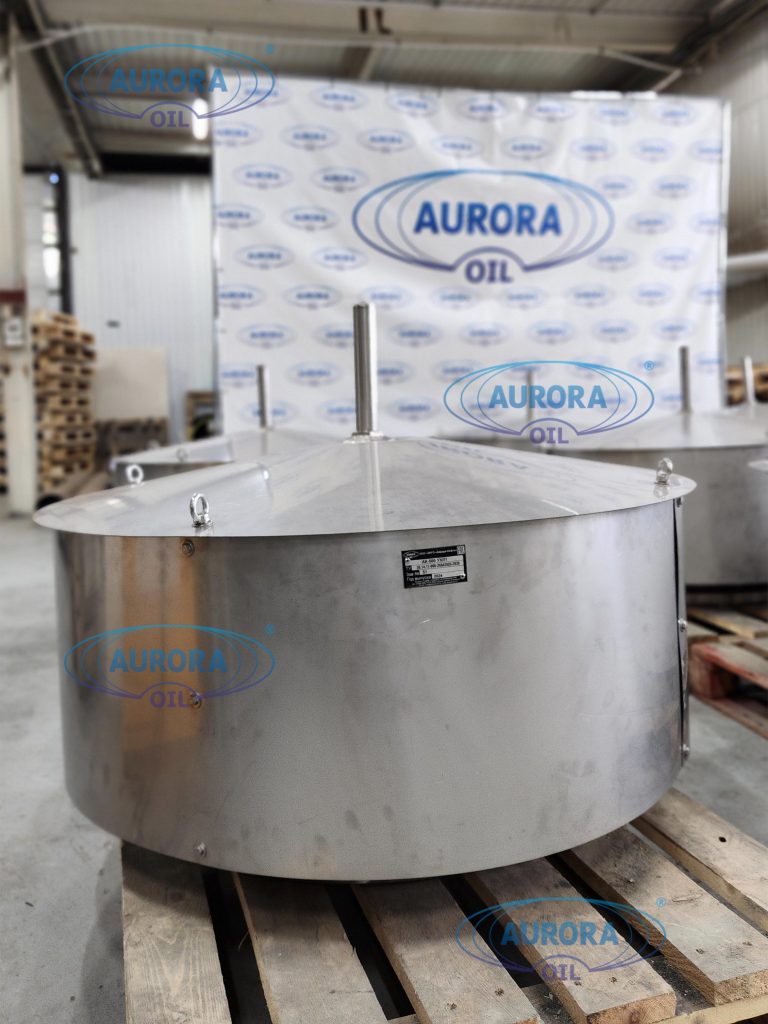

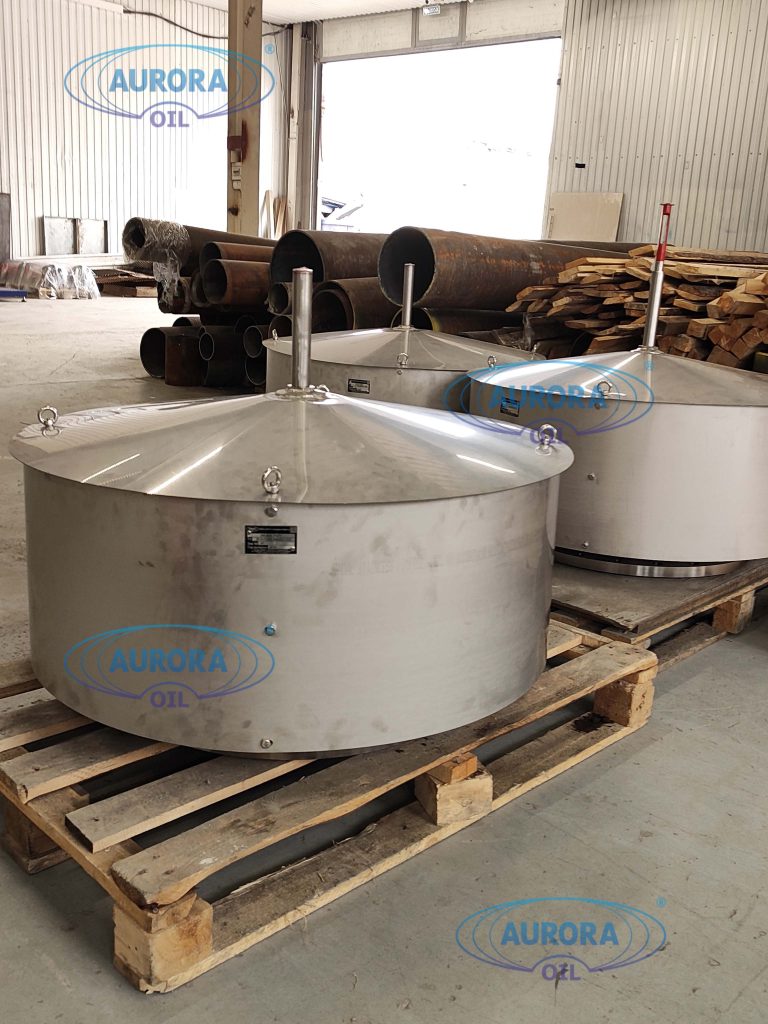

Аварийные клапаны могут поставляться в транспортной упаковке повышенной надежности.
АК-500, АК-С-500 может эксплуатироваться в условиях макроклиматического района с холодным, умеренным, и тропическим климатом по ГОСТ 16350-80. Климатическое исполнение У, ХЛ, УХЛ категория изделия 1 по ГОСТ 15150-69 и исполнение Т категория изделия 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
АК-С-500 УХЛ1 ТУ 28.14.11-006-26842920-2020,
АК «Грань»-С-500 УХЛ1 ТУ 28.14.11-006-26842920-2020
где:
– АК, АК «Грань» – клапан аварийный;
– С – совмещенный*;
– 500 – диаметр условного прохода, мм;
– УХЛ1 – климатическое исполнение.
* «Совмещенный» в наименовании клапана означает, что в данном устройстве объединены функции и клапана вакуума, и клапана давления

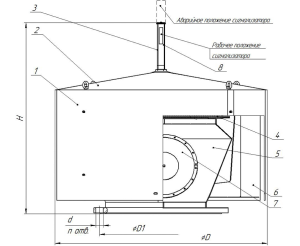

Технические характеристики АК-С-500:
| Наименование основных параметров | АК-С-500 | |
| Условный проход, Ду, мм | 500 | |
| Вакуум срабатывания, Па (мм. вод. ст.) | 250-270 (25-27) | |
| Давление срабатывания, Па (мм вод. ст.), не более | 2300-2700 (20-270) | |
| Максимальная пропускная способность, м3/ч | 30000 | |
| Габаритные и присоединительные размеры, не более, мм | высота, Н | 910 |
| диаметр, D | 1000 | |
| диаметр, D1 | 600 | |
| диаметр отверстий, d | 22 | |
| кол-во отверстий, n | 16 | |
| Масса клапана, кг, не более* | 170 | |

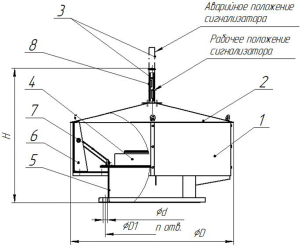

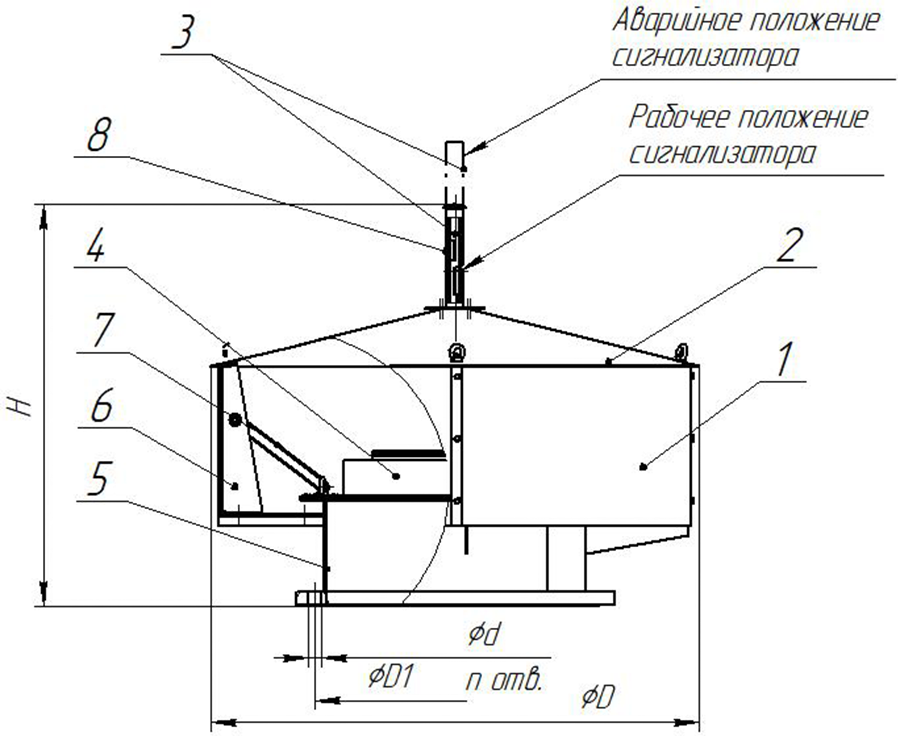

Чертеж клапана аварийного АК-500:
| Наименование основных параметров | АК-500 | |
| Условный проход, Ду, мм | 500 | |
| Рабочее давление, Па (мм. вод. ст.), не более | 3000 (300) | |
| Давление срабатывания, Па (мм вод. ст.), не более | 2250-2400 (225-240) | |
| Максимальная пропускная способность, м3/ч | 25000 | |
| Габаритные и присоединительные размеры, не более, мм | высота, Н | 810 |
| диаметр, D | 1000 | |
| диаметр, D1 | 600 | |
| диаметр отверстий, d | 22 | |
| кол-во отверстий, n | 16 | |
| Масса клапана, кг, не более* | 150 | |
* Параметр зависит от материального исполнения клапана и параметров срабатывания
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены. Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Получите консультацию для точного подбора модели под ваши условия эксплуатации.
Гарантируем сертифицированное качество.
Схема расположения оборудования на резервуаре Скачать информацию о продукции в формате .PDFДа. Завод изготавливает оборудование как в стандартном исполнении, так и по индивидуальным требованиям заказчика. Возможно изменение материалов изготовления, присоединительных размеров, климатического исполнения, давления срабатывания, конструктивных особенностей и других параметров в соответствии с проектом.
Срок изготовления зависит от типа оборудования, его исполнения, объема заказа и текущей производственной загрузки. После получения технического задания специалисты сообщат ориентировочные сроки производства и поставки.
В комплект поставки входят паспорт изделия и руководство по эксплуатации. При необходимости предоставляются сертификаты, декларации соответствия, протоколы испытаний, техническая документация и другие документы, предусмотренные договором поставки или требованиями заказчика.
Завод АВРОРА-НЕФТЬ более 25 лет специализируется на разработке и производстве оборудования для резервуарных парков, нефтебаз, АЗС и промышленных предприятий. Мы самостоятельно проектируем и изготавливаем продукцию, что позволяет контролировать качество на всех этапах производства, обеспечивать соответствие требованиям нормативной документации и предлагать решения, адаптированные под задачи заказчика.
Наши преимущества — собственное производство, возможность изготовления оборудования по индивидуальным требованиям, полный комплект технической документации, контроль качества каждого изделия и техническая поддержка на всех этапах сотрудничества. Такой подход позволяет поставлять надежное оборудование, соответствующее условиям эксплуатации и требованиям современных промышленных объектов.
