ТУ 28.14.11-006-26842920-2020
Назначение: Клапан дыхательный закрытого типа КДЗТ, КДЗТ «Гейт» предназначен для герметизации газового пространства резервуаров и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения продуктов и уменьшения загрязнения окружающей среды.
Клапаны КДЗТ могут использоваться в закрытых газоуравнительных системах. Конструкция предусматривает осуществление «вдоха» и «выдоха» через одно и тоже отверстие.
Описание: Клапан дыхательный закрытого типа КДЗТ, КДЗТ «Гейт» устанавливается вертикально на монтажный патрубок на крыше резервуара через присоединительный фланец переходника.
Устройство дыхательных клапанов может иметь конструктивные различия, однако у них общий принцип действия, который позволяет поддерживать заданную разницу давлений между внутренним пространством герметичного резервуара и газоуравнительной системой. Дыхательный клапан имеет изменяемые диапазон срабатывания и требует предварительной настройки в соответствии с характеристиками резервуара и типом хранимых продуктов.
Принцип действия устройства следующий:
• при увеличении давления внутри резервуара выше заданного, срабатывает клапан, и часть воздуха с парами продуктов выпускается в газоуравнительную систему;
• при понижении давления внутри резервуара ниже давления настройки клапана, срабатывает впускная часть клапана КДЗТ, по которой воздух поступает внутрь резервуара, пока давление не достигнет заданной величины;
• аналогичные процессы происходят при сливе продуктов и наливе резервуара по трубопроводу или из цистерны. В этом случае избыточное давление, образующиеся за счет поднятие уровня продуктов, сбрасывается в газоуравнительную систему, а разрежение, возникающее из-за понижения уровня продуктов, компенсируется путем впуска необходимого объема воздуха из газоуравнительной системы.
Клапаны КДЗТ можно оснастить обогревом по требованиям заказчика и огнепреградителем. Огнепреградитель можно расположить до или после клапана.
По устойчивости к воздействию климатических факторов внешней среды клапаны дыхательные закрытого типа КДЗТ изготавливаются в исполнениях У и УХЛ категории размещения 1 по ГОСТ 15150.
Предлагаем следующие наименования клапана:

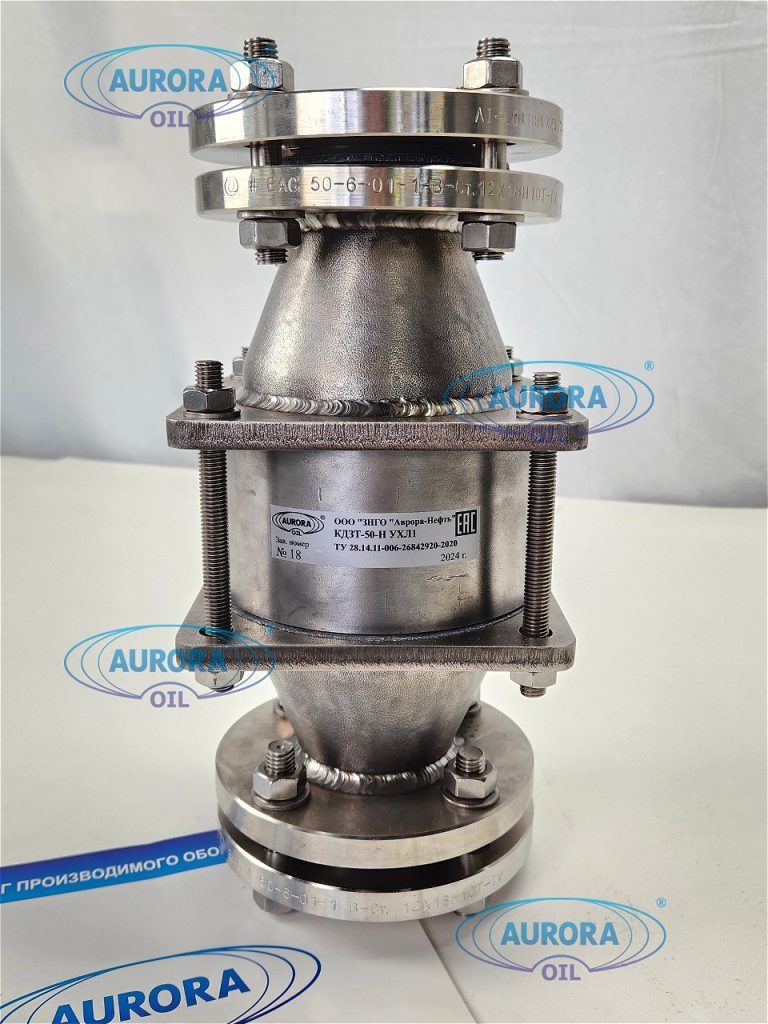

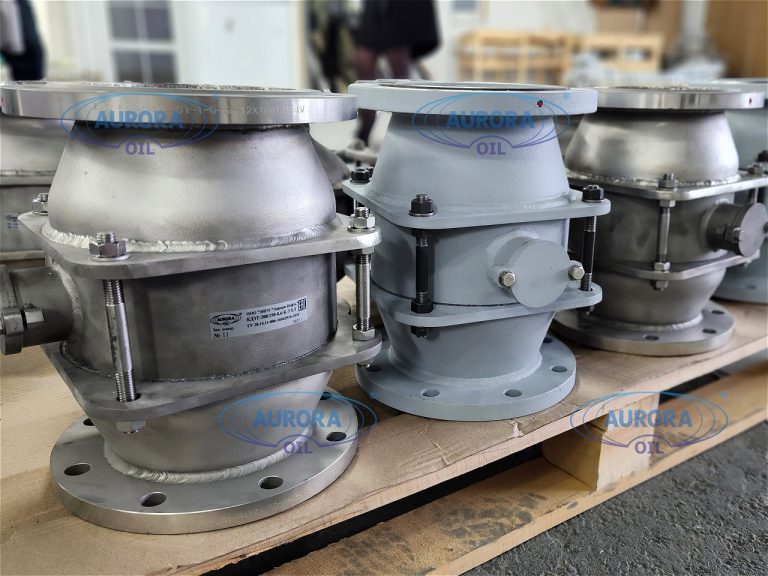

КДЗТ-50, КДЗТ «Гейт»-50, КДЗТ-100, КДЗТ «Гейт»-100, КДЗТ-150, КДЗТ «Гейт»-150.
Условное обозначение при заказе:
Клапан КДЗТ — 50 — 0,6 — Н УХЛ1,
Клапан КДЗТ «Гейт» — 50 — 0,6 — Н УХЛ1,
где
– КДЗТ, КДЗТ «Гейт» – клапан дыхательный закрытого типа;
– 50 – диаметр условного прохода, мм;
– 0,6 – давление (МПа);
– Н — исполнение корпуса нержавеющая сталь (А- материальное исполнение алюминиевый сплав);
– УХЛ 1– климатическое исполнение с категорией размещения 1 по ГОСТ 15150-69.

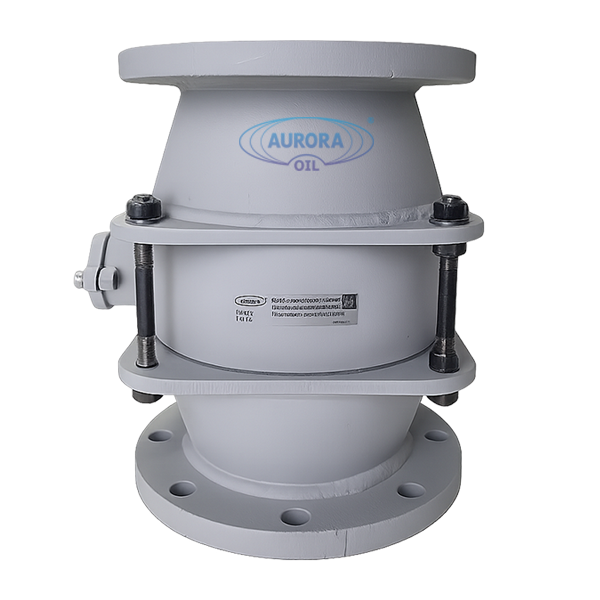

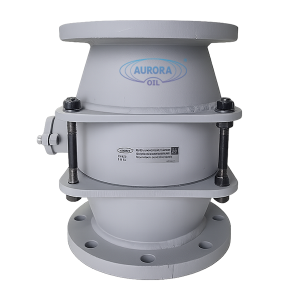

Рисунок – 1. Клапан дыхательный закрытого типа КДЗТ, КДЗТ «Гейт»
Технические характеристики КДЗТ, КДЗТ «Гейт»:
| Наименование параметров | КДЗТ-50 | КДЗТ-100 | КДЗТ-150 | |
| Условный проход, Dу, мм | 50 | 100 | 150 | |
| Рабочее давление, Па (мм вод.ст.), не более | 1000 (100) | 1000 (100) | 2400 (240) | |
| Рабочий вакуум, Па (мм вод.ст.), не более | 250 (25) | 250 (25) | 270 (27) | |
| Давление срабатывания, Па (мм вод.ст.), не более | 900±150 (90±15) |
900±150 (90±15) |
2000±150 (200±15) |
|
| Вакуум срабатывания, Па (мм вод.ст.), не более | 125±25 (12,5±2,5) |
125±25 (12,5±2,5) |
250±25 (25,0±2,5) |
|
| Пропускная способность, м3/ч, | 22 | 120 | 200 | |
| Габаритные размеры, мм | длина L | 150 | 280 | 290 |
| ширина | 140 | 240 | 260 | |
| высота H | 260 | 310 | 340 | |
| Присоединительные размеры, мм | D | 140 | 205 | 260 |
| D1 | 110 | 170 | 225 | |
| d | 14 | 18 | 18 | |
| n, шт. | 4 | 4 | 8 | |
| Масса, кг, не более | 10 | 20 | 30 | |
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция клапана может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.
Получите консультацию для точного подбора модели под ваши условия эксплуатации.
Гарантируем сертифицированное качество.
