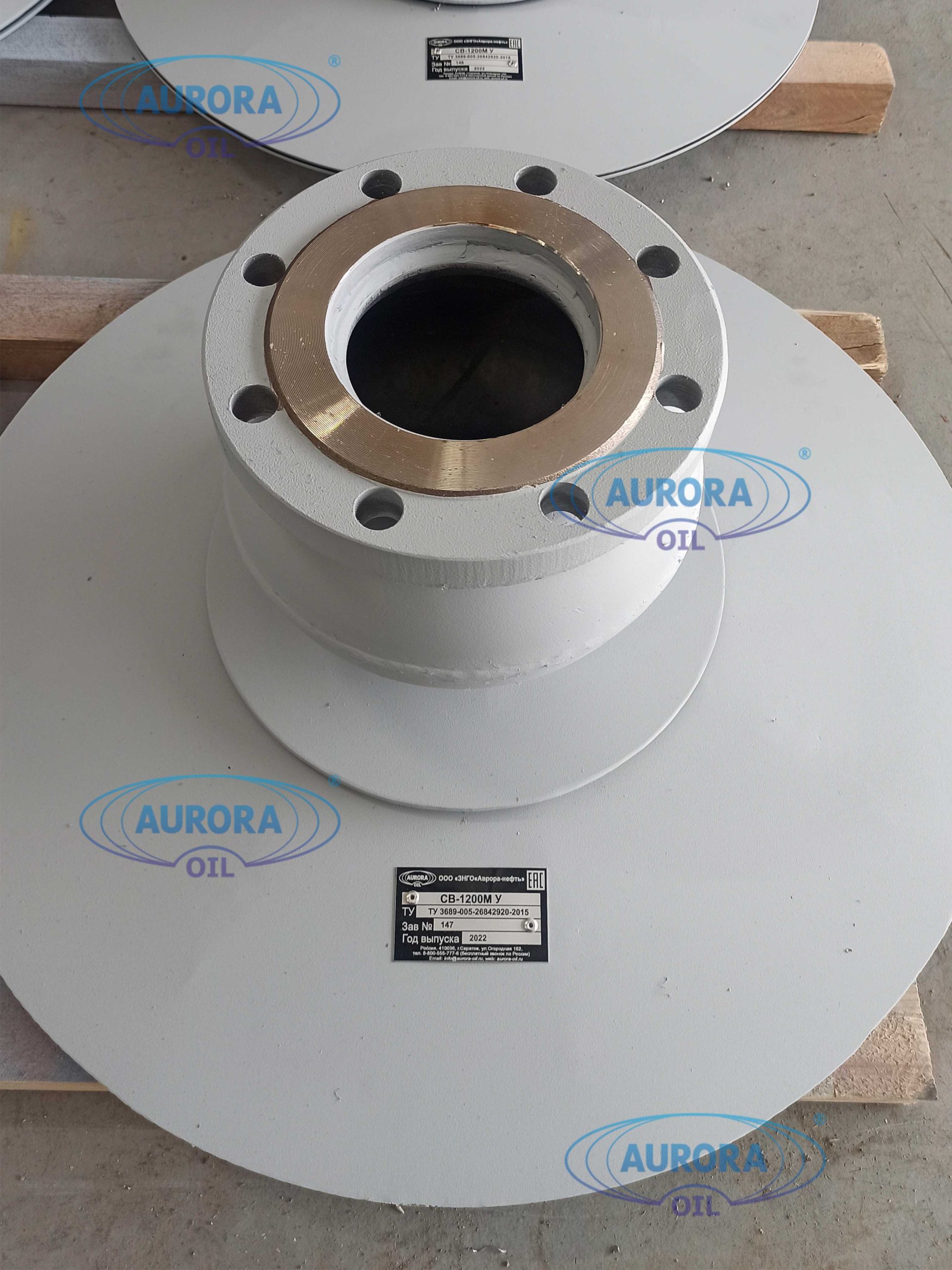

Сопло веерное СВ-1200М

СВК-ЭН, СПВК-100М

сопло веерное СВ 1200

Опросный лист для заказа оборудования "Сопло веерное СВ-1200М" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-007-47746149-03

Назначение: сопло веерное пригруженное СВ-1200М предназначено для размыва донного осадка и может использоваться в резервуарах для хранения нефти, нефтепродуктов и других жидкостей (в том числе пищевых масел). Установка устройства циркуляции продукта производится как в новые, так и в ремонтные резервуары.

Описание: продукт, подаваемый от внешнего источника, при закачке или в процессе размыва осадка, под давлением попадает в размывочную камеру сопла СВ-1200М. Выходя из кольцевых щелей в виде веерной турбулентной струи, продукт выбрасывается по днищу резервуара и смывает с него осадок, оставляя его во взвешенном состоянии в нижней части резервуара. При последующей откачке распределенные в продукте осадки выходят из резервуара вместе с продуктом. Камера размыва содержит два рода кольцевых щелей, а именно для размыва донного осадка и для самоочистки (Техническое и экономическое обоснование необходимости использования устройств для размыва донных отложений типа веерные сопла СВ-1200).

На сопло веерное СВ-1200М имеются следующие разрешительные документы: ПБ 09-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов»; РД-153-39.4-057-00 Технология проведения работ по предотвращению образования и удаления из резервуаров донных отложений; ГОСТ 12.1.004-91. Пожарная безопасность. Общие требования; ГОСТ 12.3.003-86. ССБТ Работы электросварочные. Требования безопасности. РД 39-30-587-81 Инструкция по эксплуатации системы размыва и предотвращения накопления парафинистого осадка в нефтяных резервуарах.

Подробная информация

Преимущества использования веерных сопел.

  • Использование веерных сопел в резервуарах с нефтепродуктами предотвращает деление продукта на тяжелые и легкие фракции.
  • Конструктивная особенность сопел позволяет разрушать и предотвращать накопление парафинистого осадка и удалять шлам в агрессивных, пищевых средах и легковоспламеняющихся жидкостях.
  • Установка размыва типа веерные сопла не требует высокой квалификации и владения специальными навыками.
  • Избавляет от необходимости проведения длительных, опасных и дорогостоящих работ по удалению из резервуара до нескольких десятков тонн донных отложений и их утилизации.
  • Не требует обслуживания в процессе всего срока эксплуатации.


Преимущество сопел перед винтовыми мешалками.

  • Обеспечивают наиболее равномерный размыв отложений в среде за счёт периметрального размещения внутри резервуара. В то время, как винтовые перемешивающие устройства действуют по определённому вектору размыва (размывают в одном направлении-направлении вала с винтом) и создают узконаправленную струю жидкости.
  • Отпадает потребность в подводке электричества к резервуару. Предотвращение накопления осадка в резервуаре достигается за счет использования кинетической энергии потока нефти, создаваемой при закачке в резервуар.
  • В веерных соплах отсутствуют движущиеся механические элементы, что повышает надежность и долговечность работы по сравнению с винтовыми мешалками.
  • В отличие от мешалок не требует обслуживания во время всего срока эксплуатации.
  • Отсутствие вибрационных и волновых нагрузок на стенки резервуара.
  • Отсутствуют дополнительные элементы на стенке резервуара. Они крепятся на приемо-раздаточные устройства на дне резервуара.
  • В отличии от винтовых мешалок различные модификации веерных сопел позволяют использовать их также и в горизонтальных резервуарах.
  • Сравнение сопел с аналогичными устройствами.

    Ключевым отличием нашего размывочного сопла является эффективная длина щели, из которой выходит размывочный продукт. Эффективная длина щели сопла СВ-1200 — 3768мм. Эффективная длина аналогичных устройств порядка 490мм Таким образом одно размывочное сопло СВ-1200 эквивалентно почти 8 аналогичным устройствам. И это не включая разводку внутри резервуара.
    Как известно, чем меньше дополнительных элементов на дне резервуара, тем эффективнее размывание донных отложений. Таким образом наличие дополнительной разводки трубопровода на 8 размывающих устройств препятствует эффективному размытию в отличие от разводки на одно веерное сопло СВ-1200.

    Экономическое обоснование использования веерных сопел.

    Применение сопел для размыва донных отложений избавляет от необходимости зачистки и утилизации донных отложений. К примеру стоимость зачистки резервуара РВС — 50 000 м3 составляет приблизительно 6 500 000 млн. руб.
    Отпадает необходимость в дополнительных мерах по охране окружающей среды.

    Использование веерных сопел для размыва донных отложений увеличивает полезную емкость резервуара до 2-4% в зависимости от среды. Таким образом в резервуаре 50 000 м3 экономия полезной емкости составляет 2 000 м3!

Технические характеристики устройства циркуляции продукта СВ-1200М:

Наименование параметра Величина параметра
Проход условный, мм 100
Рабочее давление, кгс/см2 5±1,0
Присоединительный фланец, Dу, мм 100
Габаритные размеры, мм ø580×322
Масса, кг, не более 77,5

Опросный лист для заказа оборудования "Сопло веерное СВ-1200М" Скачать в формате PDF Скачать в формате DOC Запросить цену

Схема расположения оборудования на резервуаре
