Муфты быстрого разъема МБР, МБР «Квантор»

ТУ 3689-016-00217633-97, ТУ 3689-021-82673705-2009

ТУ 28.99.39.190-020-26842920-2024

Назначение: муфты быстрого разъема МБР, МБР «Квантор» предназначены для присоединения технических средств заправки, перекачки и слива-налива нефтепродуктов на автозаправочных станциях и других пунктах хранения нефтепродуктов.

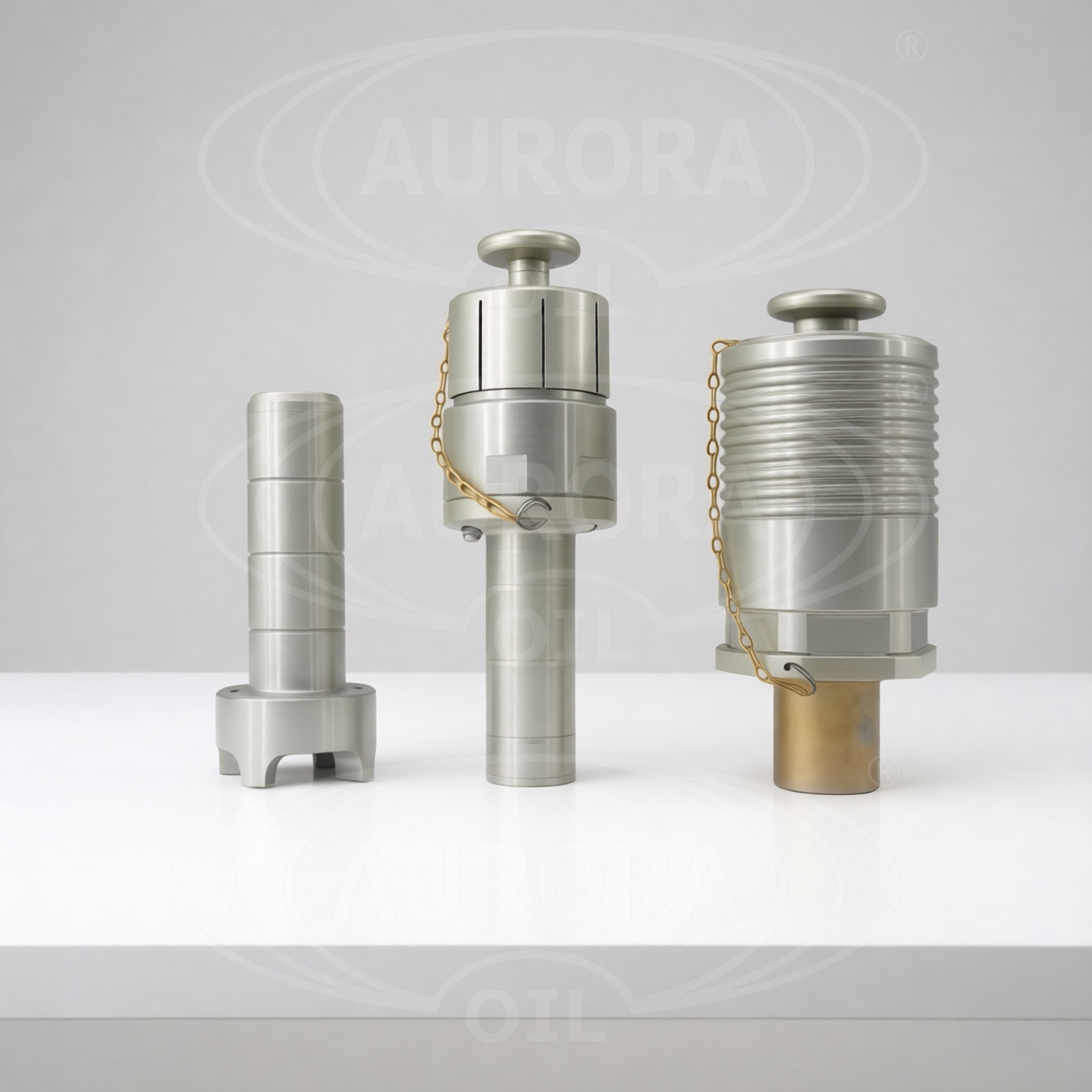

Описание: конструкция муфты (рисунок 1. 2) состоит из двух полумуфт «А» (4) и «Б» (10), устанавливаемых на ответных патрубках и позволяющих стыковать их без применения специальных технических средств.

Муфты выпускаются с двумя типами замыкающего устройства: МБР1 и МБР2 – с кулачковыми и шариковыми замками соответственно.

Муфты МБР снабжены клапанами, самозапирающимися во время размыкания трубопровода и предотвращающими утечку перекачиваемой жидкости при случайном (аварийном) увеличении давления жидкости в трубопроводе.

Муфты выпускаются в климатическом исполнении Т, У, УХЛ категории размещения 1-4 по ГОСТ 15150-69.

Пример условного обозначения при заказе:

МБР2 – 50 УХЛ1 ТУ 28.99.39.190-020-26842920-2024,
МБР «Квантор» 2 – 50 УХЛ1 ТУ 28.99.39.190-020-26842920-2024 где

МБР, МБР «Квантор» – муфта быстрого разъема;
2 – вариант модификации (1 — вариант модификации с кулачковыми замками 2 — вариант модификации с шариковыми замками)
50 – номинальный диаметр DN;
УХЛ1 – климатическое исполнение.

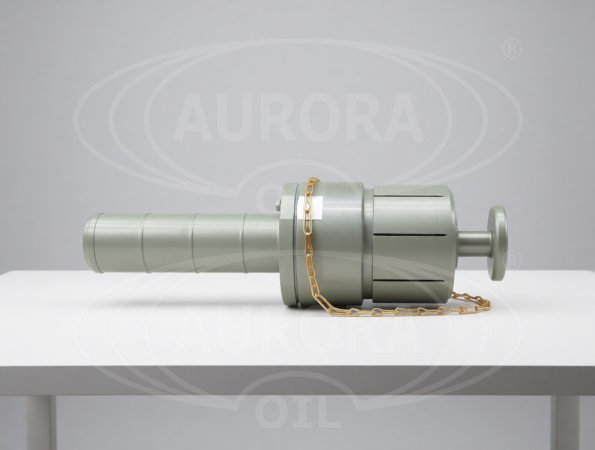

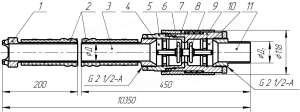

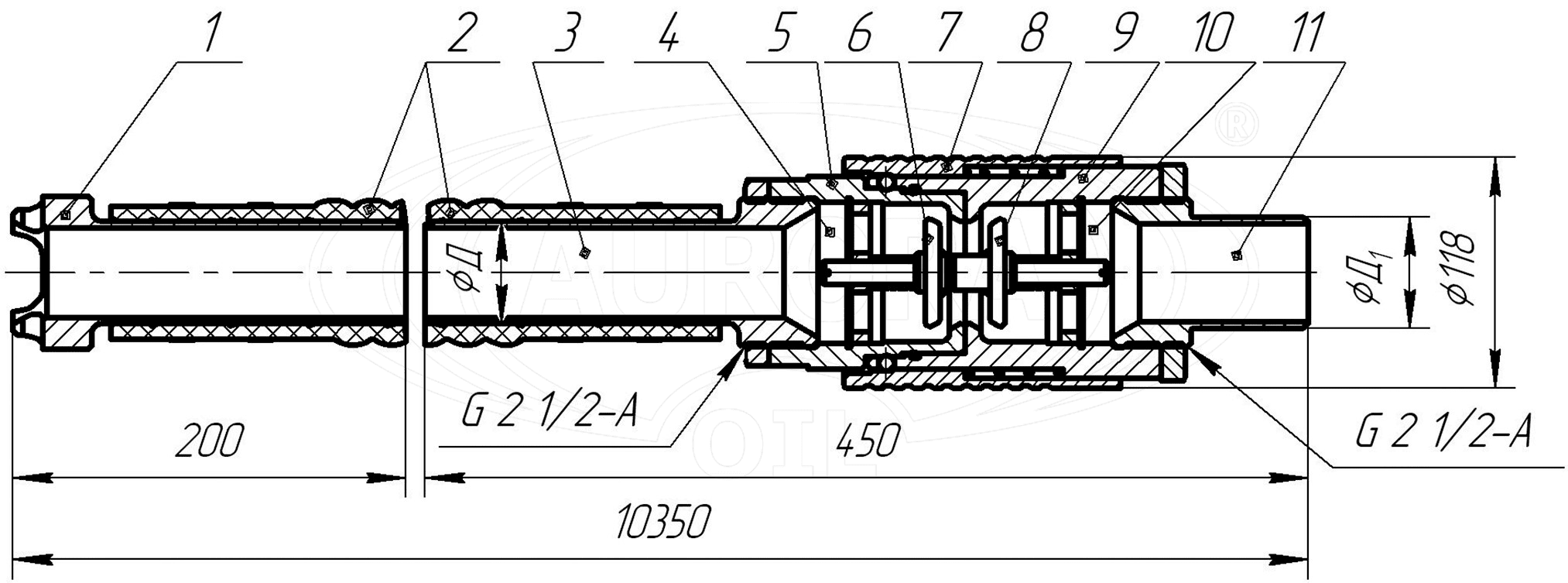

Рисунок 1 Муфта быстрого разъема МБР2-50:

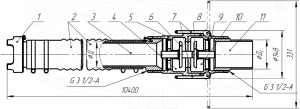

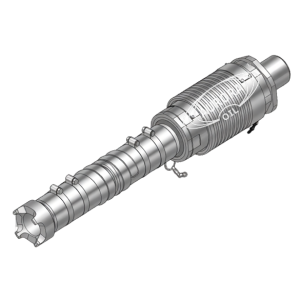

Рисунок 2 Муфта быстрого разъема МБР1-75:

1 — наконечник, 2 — гибкий рукав, 3 — патрубок, 4 — полумуфта «А», 5 — корпус полумуфты «А», 6 — клапан полумуфты «А», 7 — замки, 8 — клапан полумуфты «Б», 9 — корпус полумуфты «Б», 10 — полумуфта «Б», 11 — патрубок

Технические характеристики МБР:

Наименование параметров	Величина параметров
	МБР1-75	МБР2-50
Условный проход, Ду, мм	75	50
Рабочее давление, МПа (кг/см2)	0,2(2,0)
Присоединительный размер полумуфты Д, мм	78	52
Присоединительный размер полумуфты Д1, мм	90	57
Класс герметичности в расстыкованном положении по ГОСТ 9544-93	«С»	«С»
Класс герметичности в состыкованном положении по ГОСТ 9544-93	«А»	«А»
Масса, кг, не более (с гибким рукавом и наконечником)	50,8	33,8

* Гибкий рукав входит в комплект поставки по согласованию с Заказчиком.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
