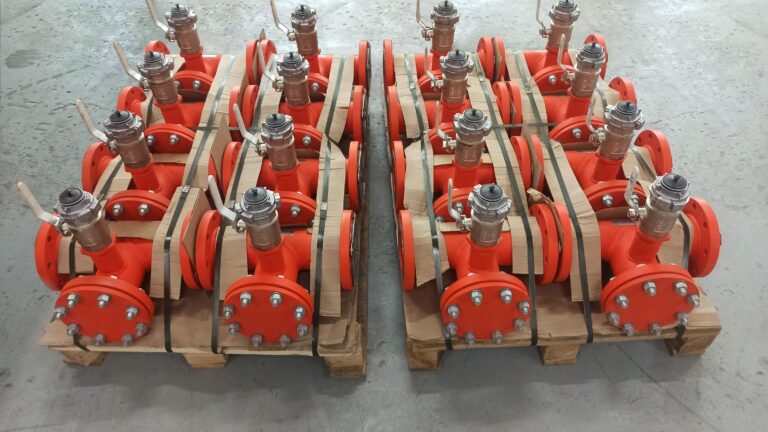

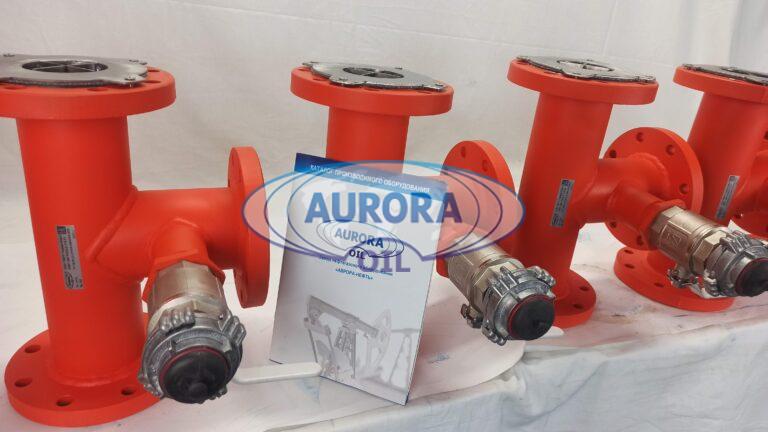

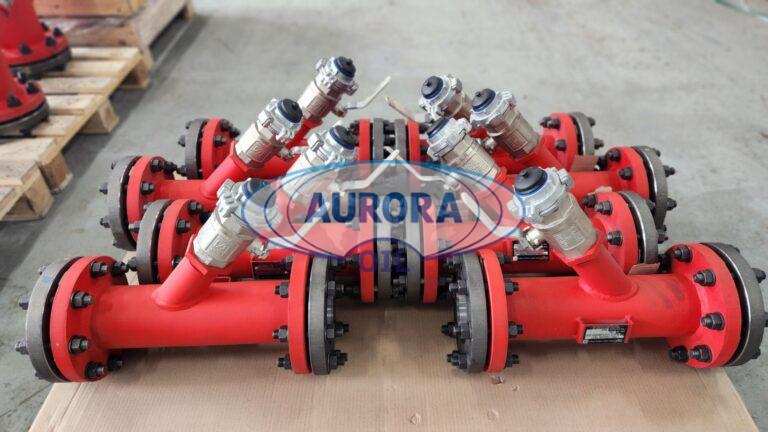

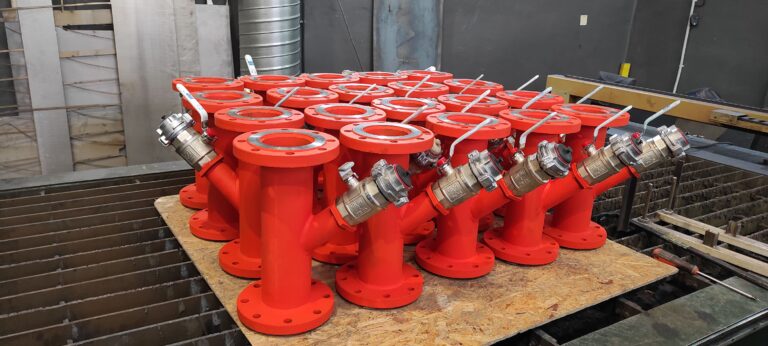

Пожарный фильтр универсальный ПФУ

ТУ 4854-006-96308671-08, "Воря", ТУ 28.29.12-006-42255333-2022

Опросный лист для заказа оборудования "Пожарный фильтр универсальный ПФУ" Скачать в формате DOC Запросить цену

ТУ 28.29.12.119-010-26842920-2020

Назначение: пожарный фильтр универсальный ПФУ предназначен для фильтрования воды и рабочих растворов пенообразователей, используемых в системах тушения пожаров, водяного охлаждения и других видах трубопроводных систем, а также может использоваться для фильтрации различных жидкостей, в том числе с повышенной агрессивностью.
Пожарный фильтр универсальный обеспечивает:

защиту водо- и пеноподающих пожарно-технических устройств Высоконапорных пеногенераторов ВПГ, Камер низкократной пены КНП, Водопенных устройств ВПУ, Устройство герметизирующее внутрирезервуарное пространство УГВП) от засорения посторонними включениями их выходных отверстий;
фильтрацию жидких огнетушащих веществ (жидкостей, составов, растворов) от посторонних включений заданного размера (устанавливается размером ячейки сетки фильтрующего элемента в зависимости от характеристик защищаемого оборудования);
фильтрацию транспортируемой (перекачиваемой) жидкости повышенной агрессивности от посторонних включений заданного размера (устанавливается размером ячейки сетки фильтрующего элемента в зависимости от технологических требований или характеристик защищаемого оборудования);
сохранение пропускной способности с установленными (расчётными) гидравлическими потерями в процессе работы (тушения пожара, перекачки жидкости) при заполнении полезного объема фильтра посторонними включениями;
возможность контроля технологических режимов при подаче огнетушащих веществ по трубопроводам систем тушения пожаров;
возможность экстренного удаления загрязнений из полезного объема фильтра и патрубка-накопителя для его очистки в случае переполнения.

Описание: ПФУ состоит из корпуса и закреплённого внутри фильтрующего элемента (фильтроэлемента, ФЭ). Корпус имеет с двух сторон фланцы для закрепления на трубопроводе. Расположение ПФУ в приведённом исполнении при монтаже – горизонтальное. В нижней части корпуса имеется грязеприёмник-накопитель (ГН), в котором установлено устройство для выпуска отфильтрованной массы: кран с полугайкой (цапфой) и заглушкой. Кран фиксируется в рабочем положении при помощи контргайки. Материал корпуса – сталь 20, или сталь 09Г2С, или коррозионно-стойкая сталь 12Х18Н10Т – в зависимости от условий эксплуатации, устанавливается заказчиком.

Фильтрующий элемент состоит из каркаса и закреплённой на нём плетёной сетки. Каркас изготовлен из листовой стали. Каркас предназначен для придания сетке специальной формы и жёсткости под воздействием жидкой среды. Материал каркаса и сетки – коррозионно-стойкая сталь 12Х18Н10Т или её заменители. Размер ячеек сетки устанавливается заказчиком и может варьироваться от 1х1 до 6×6 мм.

Фильтр ПФУ устанавливается в разрыве трубопровода, по которому транспортируется (перекачивается) вода или раствор пенообразователя или другая жидкая среда, в которой могут присутствовать посторонние включения. Жидкость поступает в корпус ПФУ и, проходя через ячейки сетки ФЭ, теряет все посторонние включения, размер которых больше размера ячейки. При этом отфильтрованные частицы направляются в грязеприёмник-накопитель за счёт специальной формы ФЭ и оседают там, находясь в ГН до того момента, когда кран будет открыт оператором, и тогда потоком жидкости накопленные посторонние включения будут удалены из ПФУ. На кран может быть установлен (по специальному заказу) электропривод, который позволит очищать ГН дистанционно во время работы системы.

Поскольку в трубопроводах, как правило, скапливаются продукты коррозии внутренней поверхности труб, а вода при тушении пожаров может подаваться из пожарных или прочих открытых водоёмов, где неизбежно присутствуют посторонние предметы (листья, трава, ветки, мелкие камни и прочее), которые могут пройти через всасывающий фильтр, ПФУ необходимо устанавливать перед пожарными устройствами, подающими воду через узкие конструктивные каналы на объект тушения, и перед устройствами, образующими пену из раствора пенообразователя, также имеющими в своей конструкции узкие каналы (щели или отверстия).

Основной поток жидкости проходит через ячейки заданного размера и частично через боковые стенки фильтрующего элемента, при этом посторонние твердые включения, попадая на наклонную поверхность фильтрующего элемента, отражаются и увлекаются вместе с потоком в нижнюю часть фильтра -накопитель. Наличие накопителя для сбора посторонних включений является необходимым элементом конструкции, т.к. система пенотушения состоящая из сухотрубов со временем склонна к замусориванию, и при срабатывании поток несет в себе различные посторонние включения, которые могут не только нарушить работу пожарно-технических устройств но и полностью перекрыть поток огнетушащих веществ. Значительное увеличение полезного объема фильтра позволяет гораздо реже проводить очистку патрубка-накопителя от уловленных посторонних включений. ПФУ эксплуатируется в наружных установках во взрывоопасных зонах класса В-1г с параметрами возможных взрывоопасных смесей нефти и нефтепродуктов с воздухом категории IIА.Условия эксплуатации и категория размещения ПФУ соответствует «У» (N) и «ХЛ» (F) по ГОСТ 15150-69, в пределах температур -50°С.
Особенности ПФУ:

Рациональная конструкция фильтроэлемента. Сумма проекций ячеек сетки на плоскость, перпендикулярную оси потока, близка к оптимальной снижения гидравлического сопротивления.
Увеличенный полезный объем накопителя для сбора посторонних включений, рассчитанный на максимальное время тушения (исходя из максимально возможного запаса огнетушащих веществ).
Конструкция фильтрующего элемента с максимально увеличенной площадью фильтрации, позволяющая снизить до минимума гидравлические потери.
Форма фильтроэлемента сконструирована таким образом, что при попадании на него посторонних включений поток жидкости направляет их в накопитель и не перекрывает проходное сечение.
Материал фильтрующего элемента– нержавеющая сталь 12Х18Н10Т
Каждый фильтр проходит испытания на прочность и герметичность на специальном стенде при давлении в 2.4 МПа.

Пример обозначения фильтра:

ПФУ-80-ТО (4х4) ХЛ1, ТУ 28.29.12.119-010-26842920-2020.

ПФУ — Пожарный фильтр универсальный;
80 (50, 80, 100, 150, 200, 250, 300, 350, 400) — диаметр условного прохода трубопровода, на который устанавливается устройство;
ТО – с узлом технического обслуживания;
4х4 (1х1, 2х2, 3х3, 4х4, 5х5, 6х6, 8х8, 10х10, 12х12) — размер ячейки фильтрующего элемента (указывается при заказе);
ХЛ1 – климатическое исполнение.

Общий вид и габаритные размеры ПФУ с ТО указаны на рисунке 1.

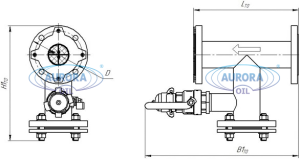

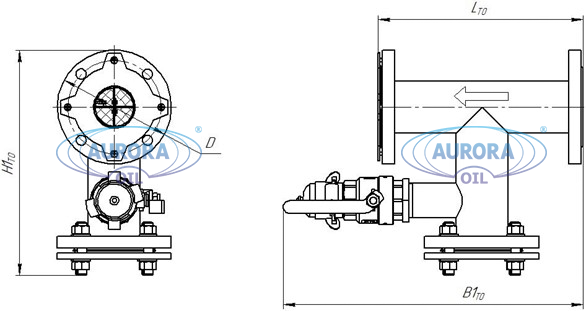

а) ПФУ-ТО узел ТО с патрубком вдоль корпуса

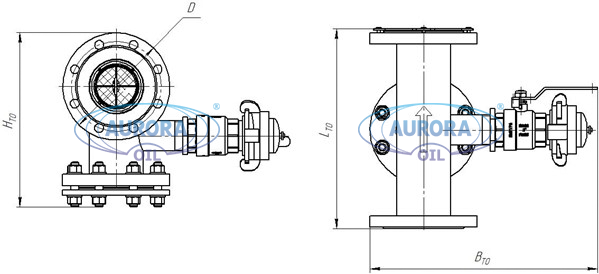

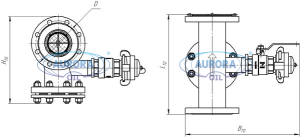

б) ПФУ-ТО узел ТО с патрубком перпендикулярным к корпусу

а – узел ТО с патрубком перпендикулярным к корпусу, б – узел ТО с патрубком вдоль корпуса

Технические характеристики ПФУ с ТО:

Наименование показателей	Значение показателя
Обозначение	ПФУ-50	ПФУ-80	ПФУ-100	ПФУ-150	ПФУ-200	ПФУ-250	ПФУ-300	ПФУ-350	ПФУ-400
Ру, МПа	1,6
Полезный объем*, л не менее	1	1,5	2,9	7	21	30	48	80	100
Коэффициент гидравлического сопротивления, не более	2,5
Размер ячейки фильтрующего элемента **, мм	1х1, 2х2, 3х3, 4х4, 5х5, 6х6, 8х8, 10х10, 12х12
Масса устройства ПФУ кг, не более	10	16	30	51	75	100	155	200	250
Габариты *** Lто±3 Hто±3 H1то±3 Вто±3 В1то ±3 D, мм	200 250 260 280 330 160	350 350 360 415 465 195	400 350 400 455 495 215	450 525 600 545 585 280	550 520 600 625 675 335	650 565 600 695 750 405	750 690 770 730 900 460	750 760 810 870 920 520	750 815 865 1000 1050 580
Присоединительные фланцы	1-50-16	1-80-16	1-100-16	1-150-16	1-200-16	1-250-16	1-300-16	1-350-16	1-400-16
Срок эксплуатации лет, не менее	10

Общий вид и габаритные размеры ПФУ указаны на рисунке 2.

а — У-образное, б – Т-образное расположение

Технические характеристики ПФУ:

Наименование показателей	Значение показателя
Обозначение	ПФУ-50	ПФУ-80	ПФУ-100	ПФУ-150	ПФУ-200	ПФУ-250	ПФУ-300	ПФУ-350	ПФУ-400	ПФУ-500
Ру, МПа	1,6
Полезный объем*, л не менее	0,5	0,75	1,0	1,6	2,25	3	3,75	6,27	8,26	15,23
Коэффициент гидравлического сопротивления, не более	2,5
Размер ячейки фильтрующего элемента **, мм	1х1, 2х2, 3х3, 4х4, 5х5, 6х6, 8х8, 10х10, 12х12
Масса устройства ПФУ кг, не более	10	16	18	31	50	80	100	150	200	300
Габариты *** L±3 H±10 Hт±10 D, мм	200 250 250 160	350 385 415 195	400 385 445 215	450 450 535 280	550 505 615 335	650 595 705 405	750 645 805 460	585 710 870 520	650 770 930 580	710 1009 — 710
Присоединительные фланцы	1-50-16	1-80-16	1-100-16	1-150-16	1-200-16	1-250-16	1-300-16	1-350-16	1-400-16	1-400-16
Срок эксплуатации лет, не менее	10

Возможно изготовление пожарного фильтра ПФУ по размерам заказчика.

Примечания:
*Полезный объем— объем для сбора посторонних включений до момента сокращения площади фильтрации.
**Размер ячейки фильтрующего элемента указывается при заказе.
***Размер может быть изменен при согласовании габаритного чертежа.
