Фильтр сетчатый ФС-IV
ТУ 3742-001-98325188-2010; ТУ 28.29.12-002-19767017-2017; ТУ 3472-002-82035726-2015; ТУ 3616-004-89334171-2012; ТУ 3616-002-54077080-2010; ТУ 3742-001-98325188-2010; ТУ 3616-001-85840658-2015; ТУ 3689-009-72549097-2004; ТУ 3689-009-72549097-2004; ТУ 3689-005-01719561-2016
Опросный лист для заказа оборудования "Фильтр сетчатый ФС-IV"
Скачать в формате PDF Скачать в формате DOC Запросить цену
ТУ 28.29.12.190-015-26842920-2022
ТУ 3689-005-01719561-2016

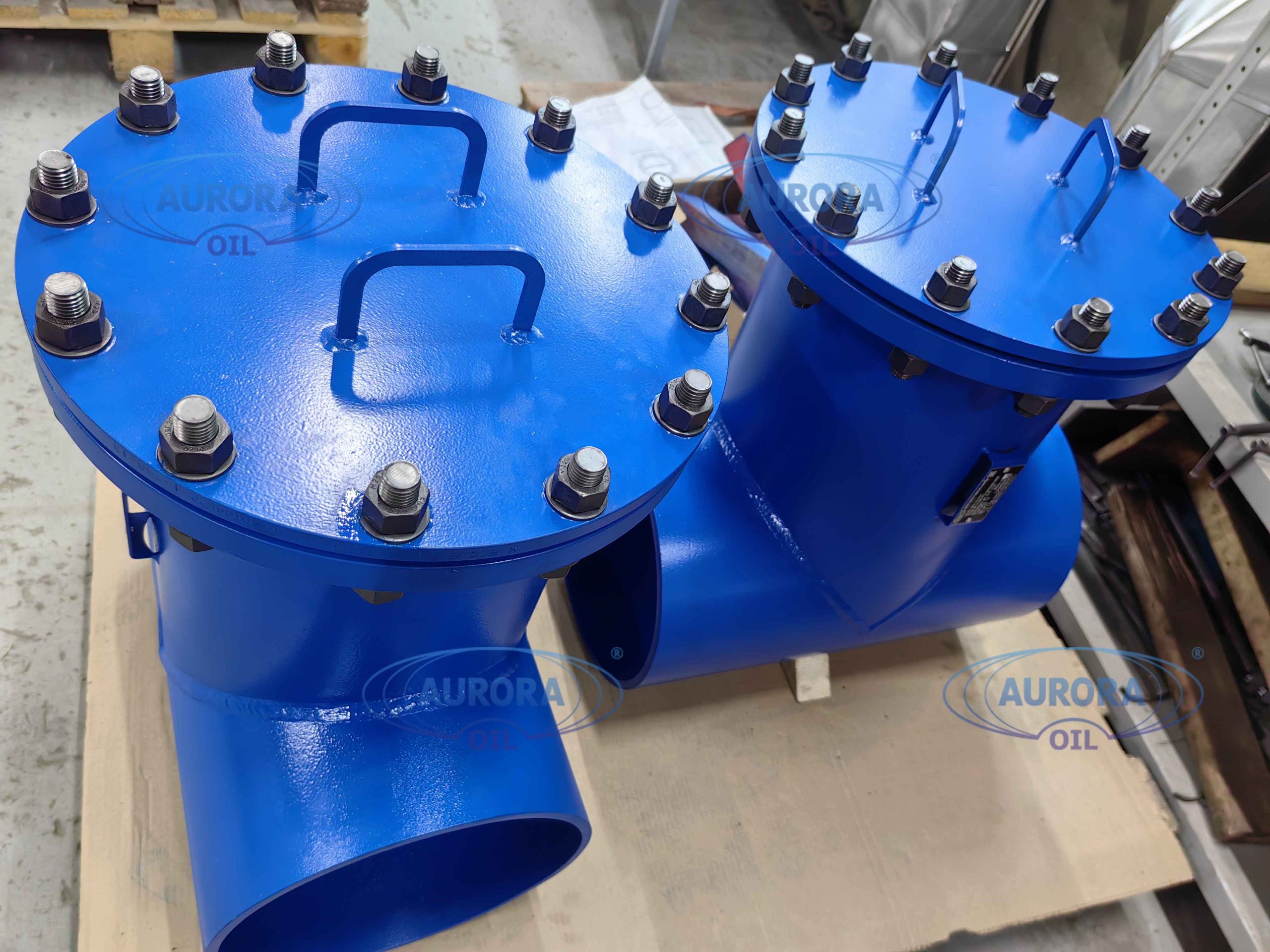

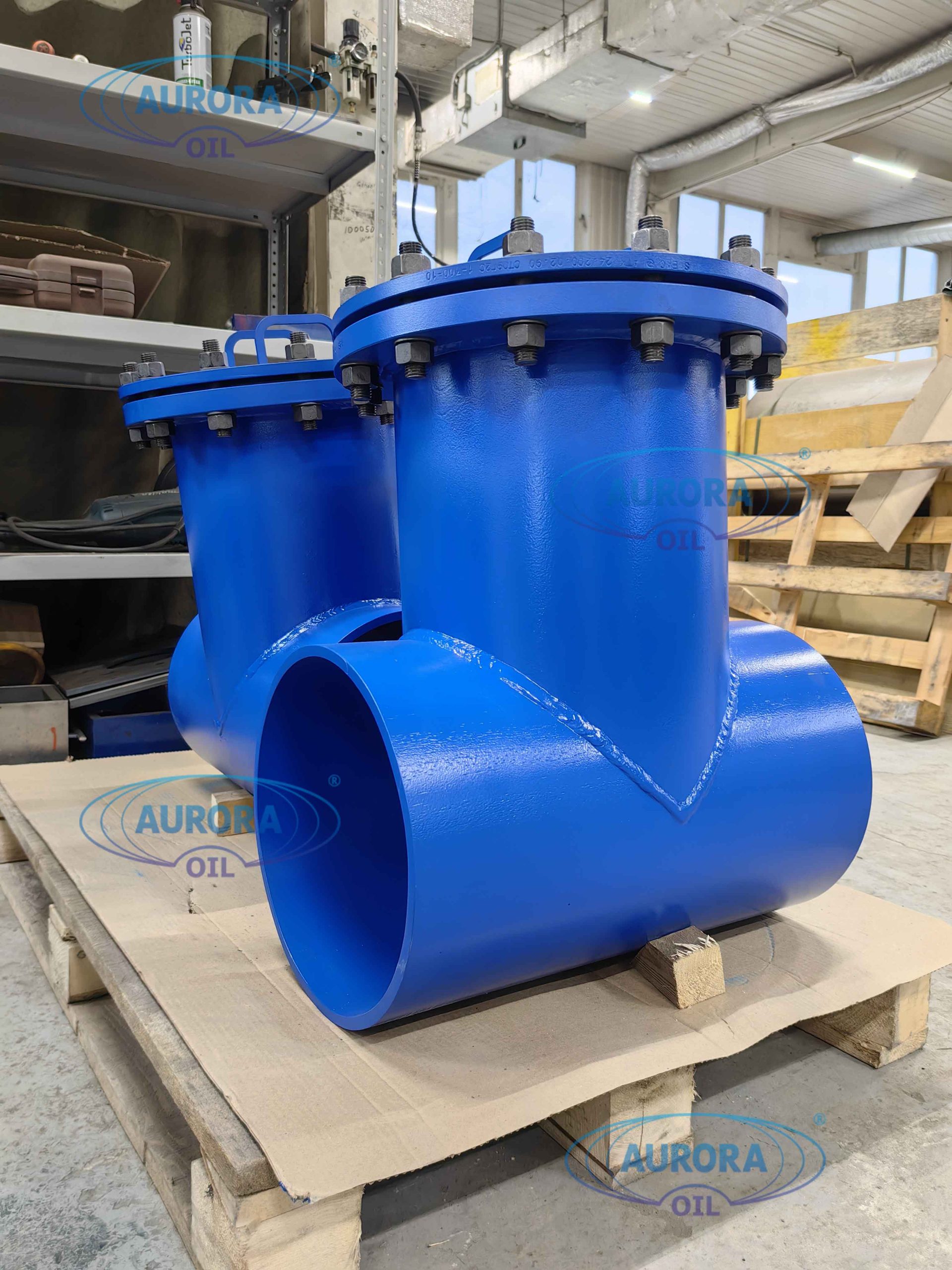

Фильтр сетчатый ФС-IV устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода. Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.
Фильтр сетчатый ФС типа IV выполнен с фланцами плоскими приварными. Его конструкция соответствует сетчатому фильтру ФС- I, с разницей, что ФС-I выпускается с воротниковыми приварными фланцами.
Фильтр сетчатый ФС-IV имеет материальное исполнение сталь 20, 09Г2С, нержавеющая сталь . Возможно применение других сталей, по согласованию с заказчиком. Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.
Фильтр ФС-IV и ФС-I предназначены для установки на вертикальном трубопроводе.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица 1 – Габаритные размеры и параметры ФС–IV
Фильтр |
D, мм |
А, мм |
Б, мм |
B, мм |
Г, мм |
Тонкость фильтрации, мкм |
Масса корпуса, кг |
DN |
РN, МПа |
50 |
1,0
1,6 |
57 |
130 |
187 |
290 |
260 |
80-5000 |
7,86 |
80 |
89 |
145 |
208 |
325 |
290 |
11,77 |
100 |
108 |
155 |
228 |
355 |
310 |
15,42 |
150 |
159 |
180 |
268 |
425 |
360 |
31,13 |
200 |
219 |
210 |
308 |
500 |
420 |
47,41 |
250 |
273 |
240 |
383 |
565 |
480 |
72,5 |
300 |
325 |
270 |
450 |
704 |
540 |
153,5 |
350 |
377 |
310 |
520 |
804 |
620 |
224,0 |
400 |
426 |
335 |
600 |
911 |
670 |
320,7 |
500 |
530 |
400 |
700 |
1053 |
800 |
323,0 |
600 |
630 |
450 |
800 |
1207 |
900 |
450,2 |

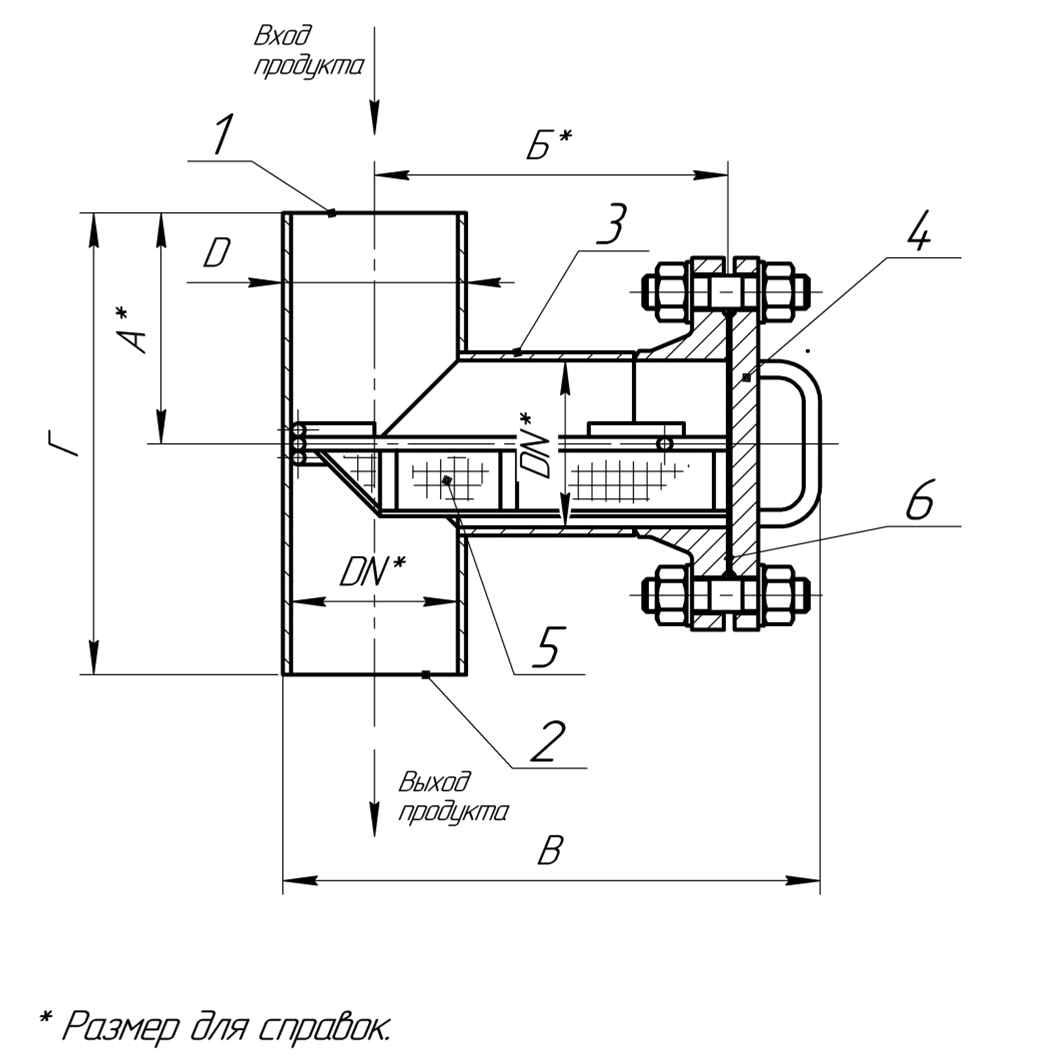

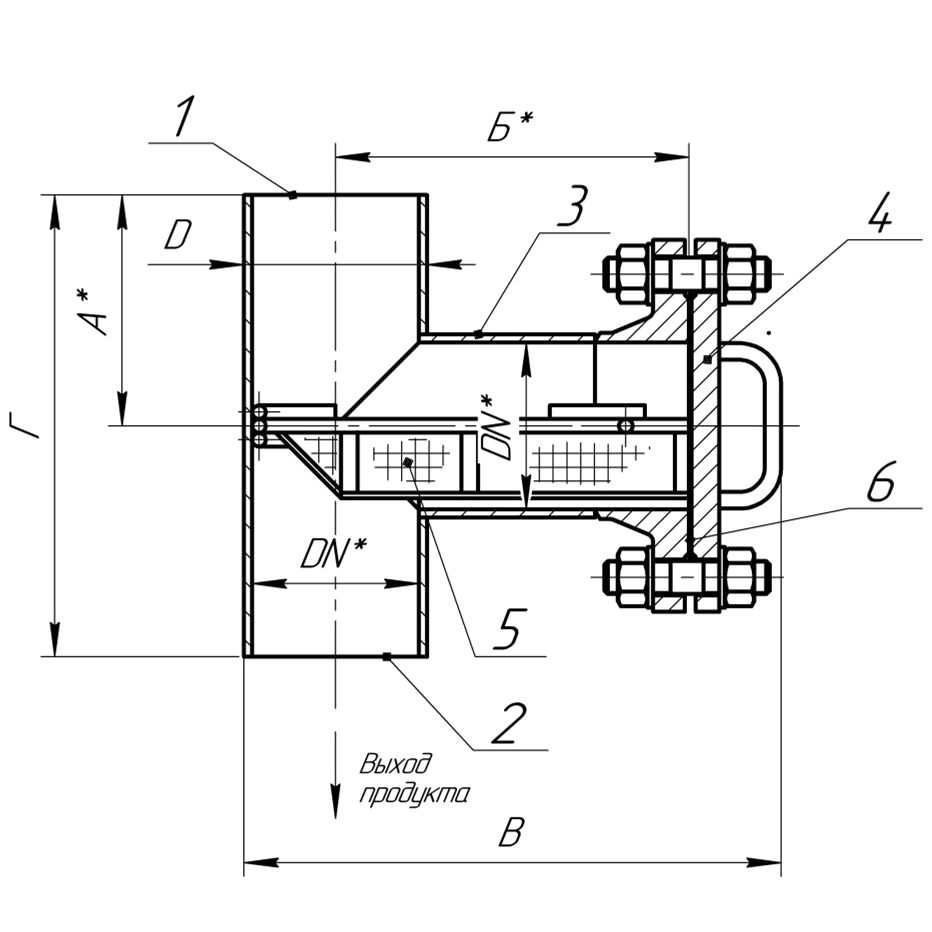

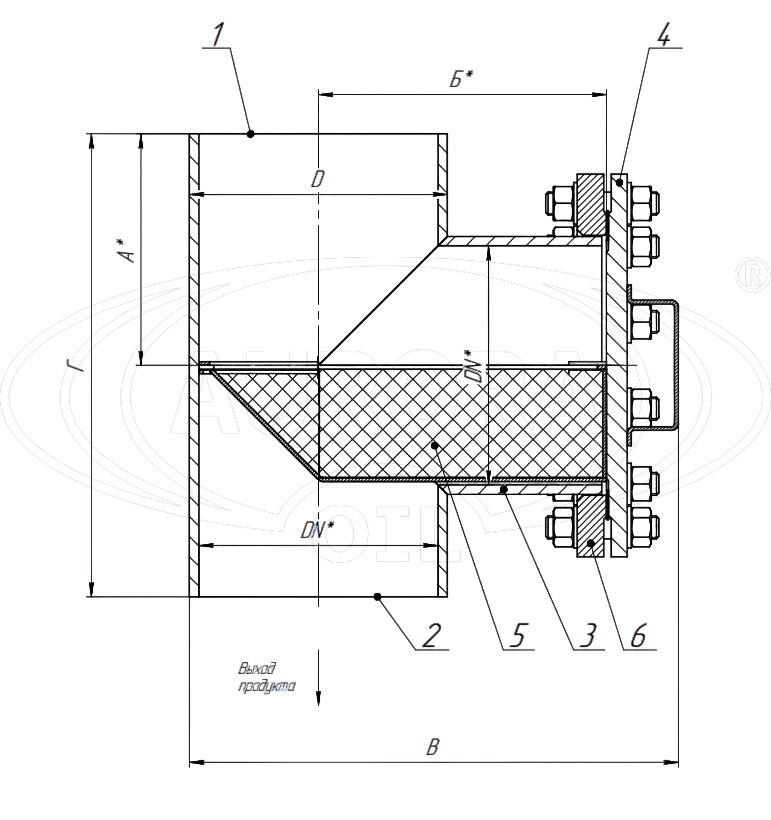

Рисунок 1 – Общий вид фильтра сетчатого ФС–IV

1 – входной патрубок;
2 – выходной патрубок;
3 – корпус;
4 – крышка;
5 – фильтрующая корзина;
6 – уплотнительная прокладка
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция фильтра может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.
