Фильтр сетчатый временный ФС-В (сливной)
Фильтр сетчатый временный ФСВ, фильтр сливной фс-в, фильтр сетчатый сливной фсв, Цена на сетчатый фильтр тип ФС, Т-ММ-11-2003
Запросить цену
ТУ 28.29.12.190-015-26842920-2022
Назначение изделия

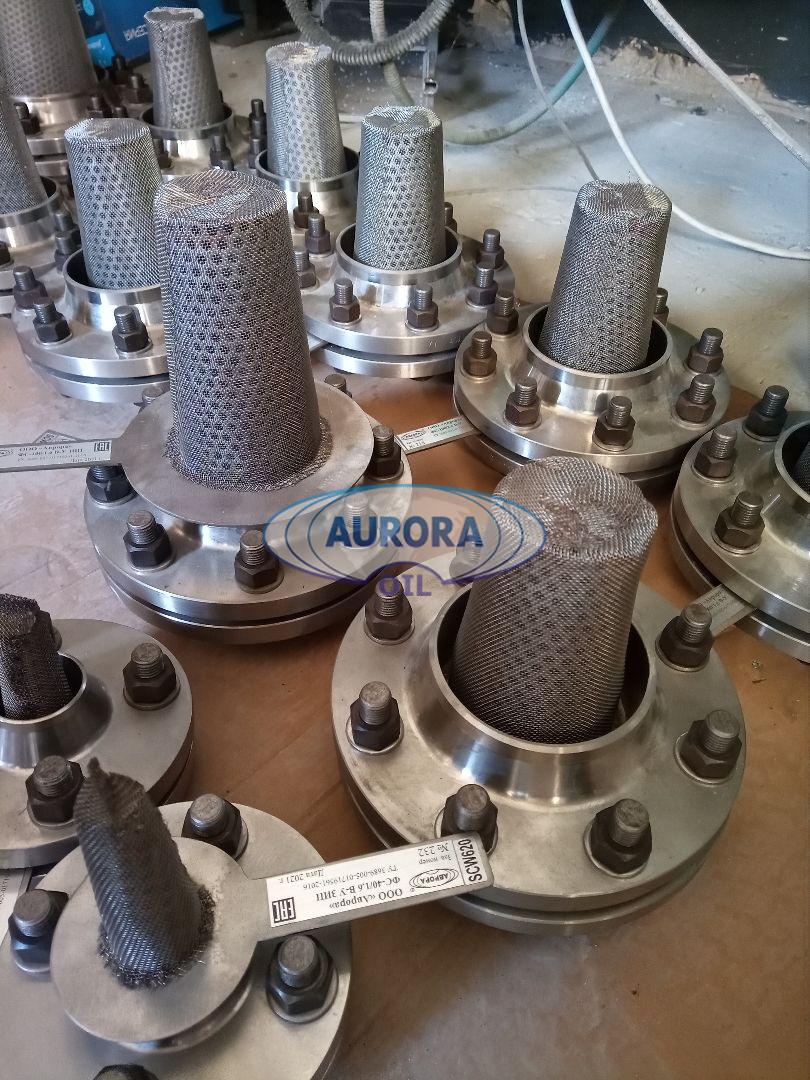

Применяются во время проведения монтажных и пусконаладочных работ. Фильтры временные предназначены для защиты оборудования и контрольно-измерительных приборов в период запуска. Фильтр обычно устанавливается между набором фланцев на начальный период после установки нового трубопровода. Для облегчения установки или демонтажа рекомендуется установить соединительную вставку, равную или превышающую длину фильтра.
Принцип работы фильтров заключается в предварительной очистке нефти, нефтепродуктов и других химических жидкостей от механических примесей, которые задерживаются в фильтрующей корзине в процессе сливно-наливных операций.
По устойчивости к воздействию климатических факторов внешней среды фильтры изготовлены в исполнении У, УХЛ, ТВ и Т, категории размещения 1-4 по ГОСТ 15150-69.
Пример условного обозначения при заказе фильтра сетчатого:
ФСВ – 200-1,6 У1 ТУ 28.29.12.190-015-26842920-2022,
где
- ФСВ – фильтр сетчатый временный (сливной);
- 200 – условный проход, мм;
- 1,6 – рабочее давление, МПа;
- У1 – климатическое исполнение.
Основные параметры и размеры фильтров приведены в таблице 1 на рисунке 1

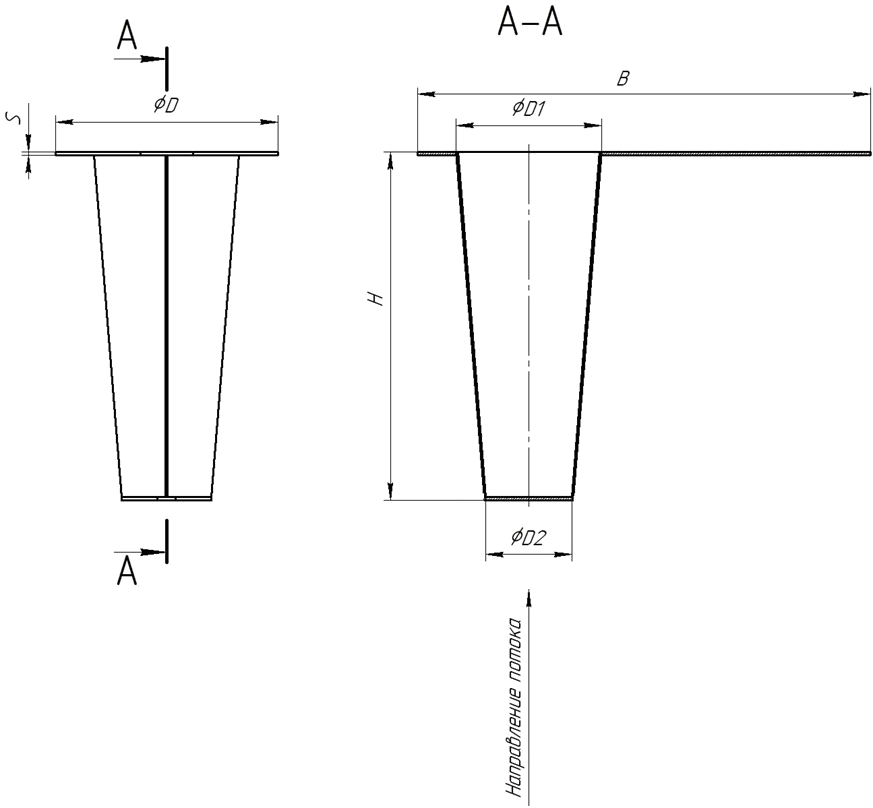

Рисунок 1 – Фильтр сетчатый временный ФСВ

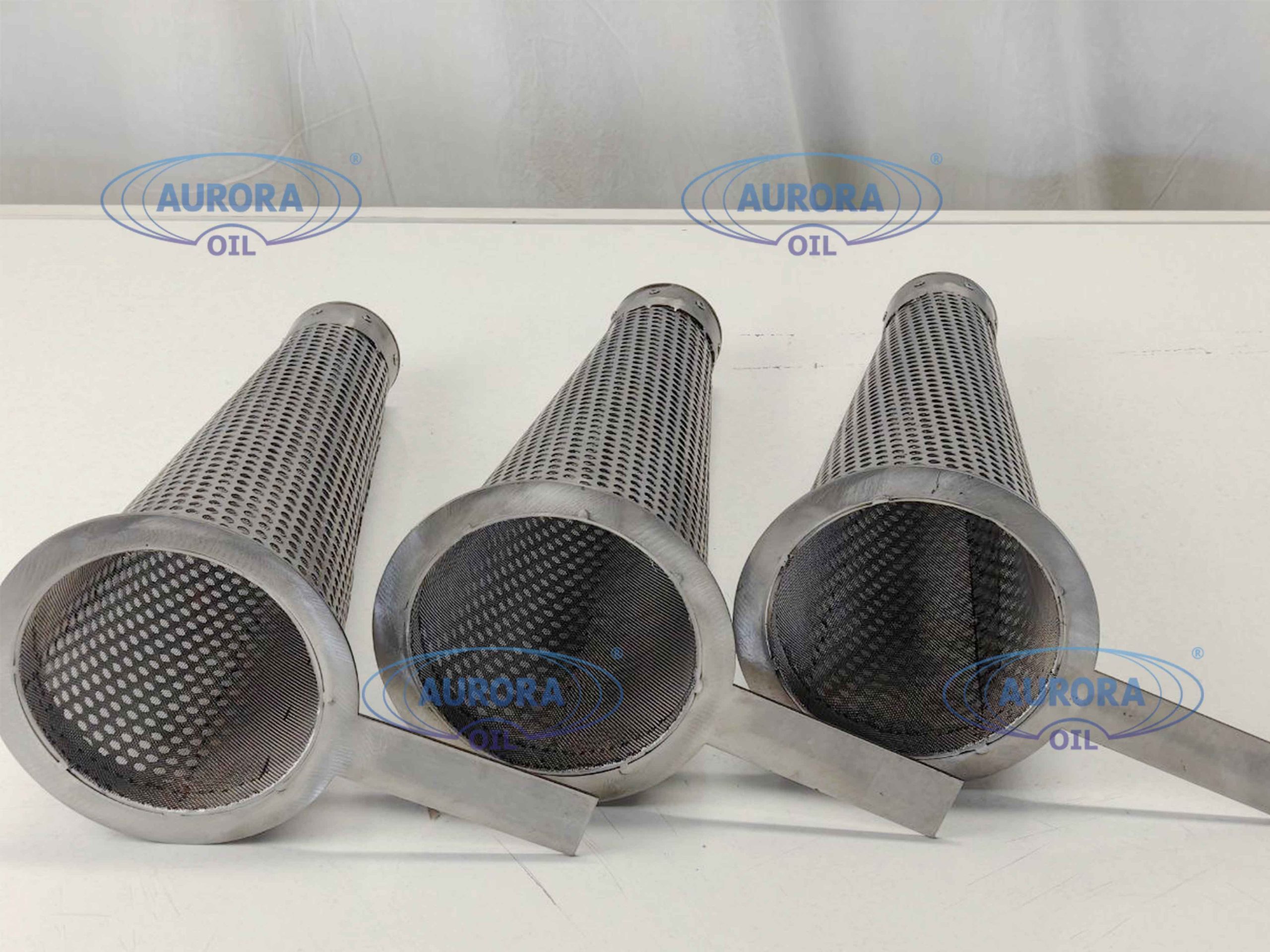

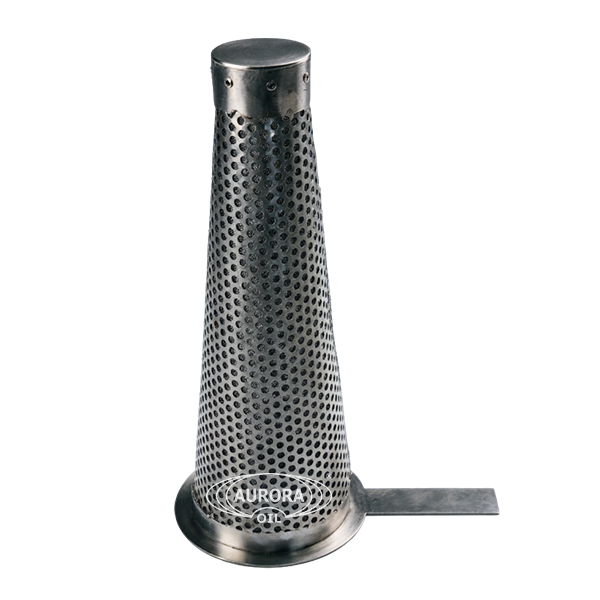

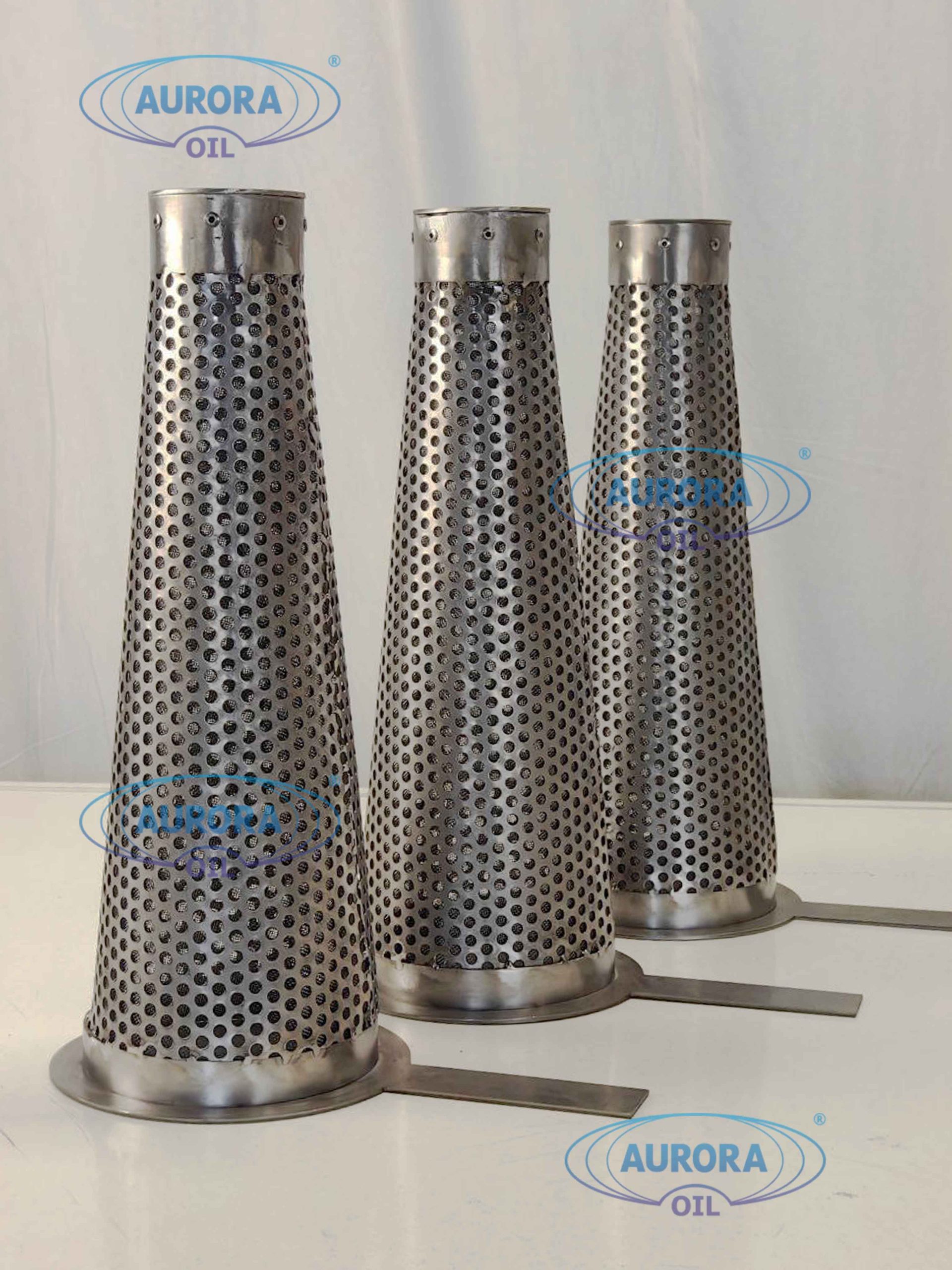

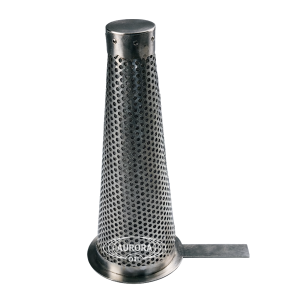

Фильтр сетчатый временный (рисунок 1) состоит из фильтрующей корзины, которую устанавливают между фланцев через прокладки.

Таблица 1 — Основные параметры фильтра сетчатого ФСВ
Обозначение |
D1,мм |
D,мм |
D2,мм |
H,мм |
ФСВ-50 |
42 |
102 |
10 |
114 |
ФСВ-80 |
70 |
138 |
20 |
130 |
ФСВ-100 |
88 |
158 |
20 |
150 |
ФСВ-150 |
138 |
212 |
20 |
200 |
ФСВ-200 |
188 |
268 |
20 |
260 |
ФСВ-250 |
244 |
320 |
40 |
300 |
ФСВ-300 |
292 |
378 |
40 |
350 |
ФСВ-350 |
340 |
438 |
40 |
400 |
ФСВ-400 |
388 |
490 |
40 |
450 |
ФСВ-500 |
486 |
585 |
60 |
550 |
ФСВ-600 |
584 |
685 |
60 |
650 |
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
Конструкция может быть изменена при заказе характеристик, отличных от стандартных, указанных в таблице.
Скачать информацию о продукции в формате .PDF
