Отбойник сетчатый из гофрированного рукава ОСГ

Опросный лист для заказа оборудования "Отбойник сетчатый из гофрированного рукава ОСГ" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 3689-014-01719561-2019

Отбойник сетчатый из гофрированного рукава ОСГ предназначен для установки в ректификационных, абсорбционных, отпарных и других колонных аппаратах и скрубберах для сепарации жидкости, уносимой из потока газа (пара).

Отбойники сетчатые из гофрированного рукава широко применяются в следующих отраслях:

в процессе очистки нефти;
в процессе осушки природного газа;
в вакуумных колоннах при перегонке мазута – для улавливания частиц кокса, металлов и асфальтенов;
в климатических установках для осушения воздуха в помещениях/цехах;
в процессах селективной очистки масел – для улавливания капель растворителей;
в сепараторах, устанавливаемых перед компрессорами – для отделения капель жидкости и мелких частиц;
в испарительных и стабилизирующих установках;
в установках, предназначенных для пеногашения;
в колоннах с агрессивными химическими средами – при производстве удобрений и химикатов;

Сетчатые отбойники могут быть изготовлены в нескольких модификациях в зависимости от используемой насадки.

Отбойник сетчатый
Демистер
Коалесцер сетчатый
Насадка сетчатая
Каплеотбойник
Отбойник сетчатый из гофрированного рукава (ОСГР)

Насадка может быть:

круглая из сетчатого гофрированного рукава,

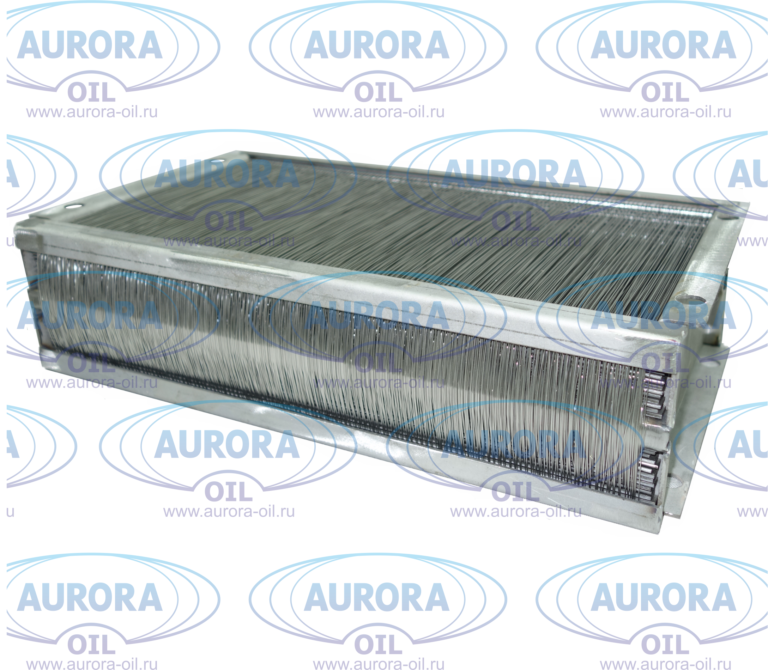

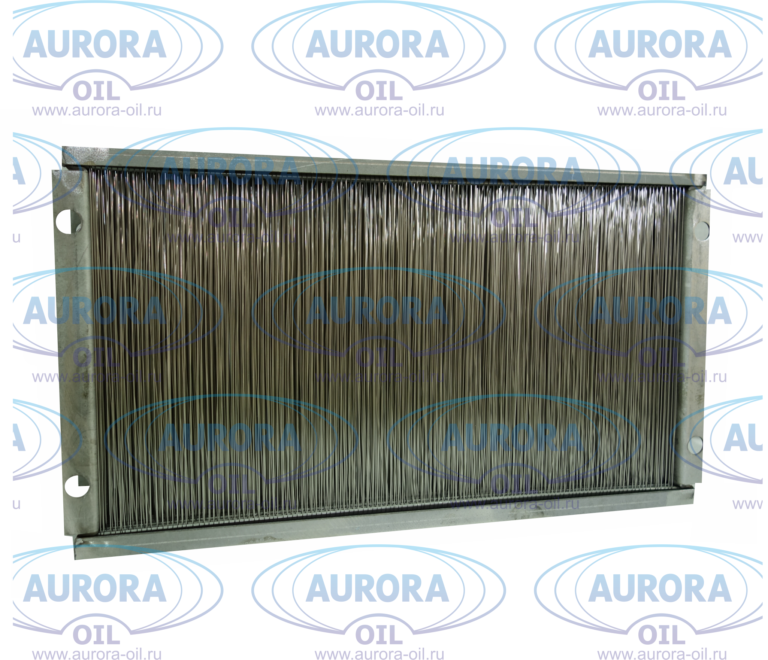

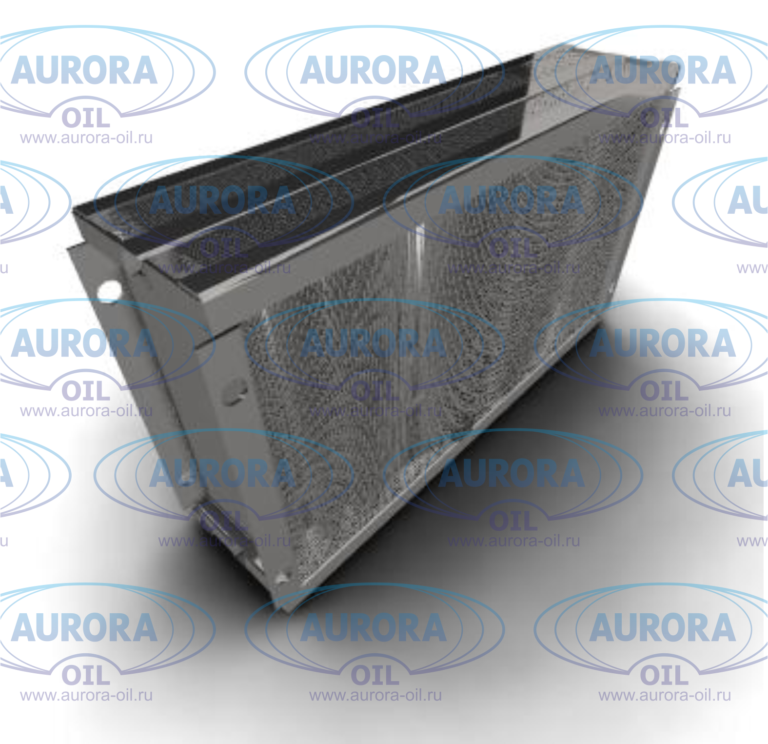

насадка секционная из сетчатого гофрированного рукава.

Может также меняться количество слоев насадки.

Отбойник по заказу может быть изготовлен согласно АТК 24.202.12-90

Типоразмеры отбойников	Наименование параметров
	Диаметр отбойника D, мм	Площадь сечения аппарата, м2	Рабочая площадь отбойника, %	Высота отбойника Н, мм	Количество сетчатого рукава, м	Масса сетчатого рукава, кг	Масса отбойника, кг, не более
	Величина параметров
ОСГР-400-1	400	0,126	92,5	140	21	1,5	15,9
ОСГР-400-2	400	0,126	92,5	230	42	3	17,4
ОСГР-500-1	500	0,196	93,6	140	35	2,5	21,2
ОСГР-500-2	500	0,196	93,6	230	70	5	23,7
ОСГР-600-1	600	0,283	94,5	140	50	3,6	25
ОСГР-600-2	600	0,283	94,5	230	100	7,2	28,6
ОСГР-800-1	800	0,503	96,5	140	85	6,2	35
ОСГР-800-2	800	0,503	96,5	230	170	12,4	41,2
ОСГР-1000-1	1000	0,785	75,7	140	133	9,6	47
ОСГР-1000-2	1000	0,785	75,7	230	266	19,2	66,0
ОСГР-1200-1	1200	1,13	79,5	140	191	13,8	76
ОСГР-1200-2	1200	1,13	79,5	230	382	27,6	109
ОСГР-1400-1	1400	1,54	82,5	140	260	24,5	100,5
ОСГР-1400-2	1400	1,54	82,5	230	520	49	143,8
ОСГР-1600-1	1600	2,01	84,5	140	340	31	122
ОСГР-1600-2	1600	2,01	84,5	230	680	62	182,2
ОСГР-1800-1	1800	2,55	86,0	140	430	38,3	141,5
ОСГР-1800-2	1800	2,55	86,0	230	860	76,6	215,5
ОСГР-2000-1	2000	3,14	84,3	140	531	46,3	185,1
ОСГР-2000-2	2000	3,14	84,3	230	1062	92,6	245
ОСГР-2200-1	2200	3,8	77,0	140	643	47	240
ОСГР-2200-2	2200	3,8	77,0	230	1286	94	335
ОСГР-2400-1	2400	4,52	79,0	140	765	55	280
ОСГР-2400-2	2400	4,52	79,0	230	1530	110	400
ОСГР-2600-1	2600	5,30	80,5	140	898	65	512
ОСГР-2600-2	2600	5,30	80,5	230	1896	130	622
ОСГР-2800-1	2800	6,15	81,8	140	1041	75	608
ОСГР-2800-2	2800	6,15	81,8	230	2042	150	736
ОСГР-3000-1	3000	7,07	83,6	140	1195	86	640
ОСГР-3000-2	3000	7,07	83,6	230	2390	172	787
ОСГР-3200-1	3200	8,04	84,2	140	1360	98	763
ОСГР-3200-2	3200	8,04	84,2	230	2720	196	930
ОСГР-3400-1	3400	9,08	85,3	140	1535	110	852
ОСГР-3400-2	3400	9,08	85,3	230	3070	220	1042
ОСГР-3600-1	3600	10,15	86,4	140	1721	124	920
ОСГР-3600-2	3600	10,15	86,4	230	3442	248	1130
