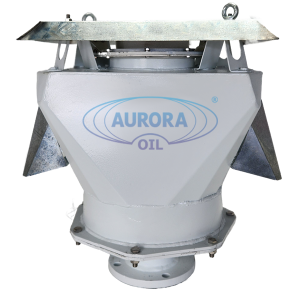

Клапан дыхательный механический КДМ-150, КДМ «Пульс»-150
КДС-ПО; КДМ-ОТР; КДМ-ЗТР; КДМ-СМС; купить клапан дыхательный, купить клапан КДМ, КДМ1-100, КДМ-1-100, купить КДМ-150, клапан дыхательный, КДМ Пульс ,купить кдм поршень,

КДС-ПО; КДМ-ОТР;КДМ-ЗТР;КДМ-СМС;ТУ 3689-039-10524112-2002, ТУ 26-02-1111-94, ТУ 3689-004-03467856-2004, ТУ 3689-019-79167039-2006,ТУ 3689-006-72549097-2004, КДМ с ЭО КОФ, КДМ с УО, КДМ с устройством обогрева, КДМ с электрообогревом, КДМ с КОФ, КДМ с комплектом ответных фланцев; КДМ-ОТР-150/80
Запросить цену
ТУ 28.14.11-006-26842920-2020
ТУ 3689-007-01719561-2016
Назначение: Клапан дыхательный механический КДМ-150 предназначен для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшение загрязнения окружающей среды.
Описание: действие дыхательных клапанов КДМ, КДМ «Пульс» заключается в значительном сокращении нефтепродуктовых потерь при дыхании резервуара, предотвращая при этом превышения в резервуаре величин норм вакуума или давления. Кассета огневого предохранителя входит в конструкцию клапана. Клапаны КДМ крепятся на монтажные патрубки резервуаров с помощью присоединительного фланца переходника. Клапан защищается от прямого действия ветра и осадков крышкой, для вакуумных затворов существуют два козырька.
КДМ может эксплуатироваться в условиях макроклиматического района с холодным, умеренным и тропическим климатом по ГОСТ 16350-80. Климатическое исполнение УХЛ, У, ХЛ категория изделия 1 по ГОСТ 15150-69 и исполнение Т категория изделия 1 по ГОСТ 15150-69.
Клапаны КДМ могут быть настроены под индивидуальные заказы на режимы соответствующие технологиям приемки, раздачи и хранения продуктов. Для того, чтобы исключить замену кассеты огнепреградителя на проставку в зимний период -клапаны КДМ могут быть оснащены устройством обогрева.
Пример условного обозначения при заказе клапана дыхательного механического КДМ:
КДМ-150/100 УХЛ1 ТУ 28.14.11-006-26842920-2020,
КДМ «Пульс»-150/100 УХЛ1 ТУ 28.14.11-006-26842920-2020,
где: КДМ, КДМ «Пульс» – клапан дыхательный механический;
150 – пропускная способность базового корпуса, м3/ч;
100 — диаметр условного прохода, мм;
УХЛ1 — климатическое исполнение.

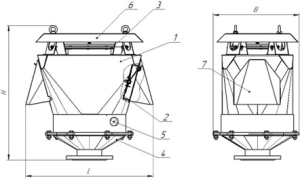

Чертеж клапана дыхательного КДМ-150:

1-корпус,
2-клапан вакуума,
3-клапан давления,
4- крепежный фланец и переходник,
5 — кассета огневого предохранителя в обечайке,
6 – кожух клапана давления (крыша),
7 – кожух клапана вакуума (щиток)
Технические характеристики КДМ-150, КДМ «Пульс»-150:
Наименование параметра |
КДМ-150/100 |
КДМ-150/150 |
КДМ-150/200 |
КДМ-150/250 |
Условный проход, Dу, мм |
100 |
150 |
200 |
250 |
Рабочее давление, Па (мм вод.ст.), не более* |
2000 (200) |
Рабочий вакуум, Па (мм вод.ст.), не более* |
250 (25) |
Давление срабатывания, Па (мм вод.ст.), не более |
1350-1550 (135-155) |
Вакуум срабатывания, Па (мм вод.ст.), не более |
100-150 (10-15) |
Пропускная способность, м³/ч, не менее |
150 |
200 |
220 |
250 |
Габаритные размеры, мм |
длина, L |
565 |
ширина, B |
380 |
высота, H |
595 |
Присоединительные размеры:
Диаметр расположения отв. под крепеж, мм
Диаметр отверстий, мм
Количество отверстий n, шт. |
170
18
8 |
225
18
8 |
280
18
8 |
335
18
12 |
Масса, кг, не более |
32 |
*По согласованию с заказчиком рабочие параметры клапанов КДМ-150 по давлению и вакууму могут быть настроены на другие значения.

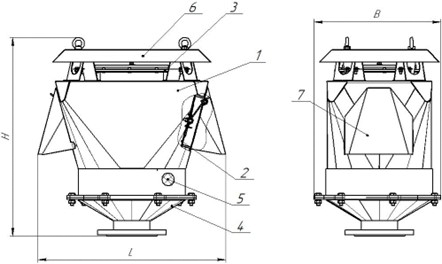

Общий вид КДМ–150К:
Технические характеристики КДМ-150К:
Наименование параметра |
КДМ-150/100К |
КДМ-150/150К |
Условный проход, Dу, мм |
100 |
150 |
Рабочее давление, Па (мм вод.ст.), не более* |
2000 (200) |
Рабочий вакуум, Па (мм вод.ст.), не более* |
250 (25) |
Давление срабатывания, Па (мм вод.ст.), не более |
1350-1450 (135-145) |
Вакуум срабатывания, Па (мм вод.ст.), не более |
100-150 (10-15) |
Пропускная способность, м³/ч, не менее |
150 |
200 |
Габаритные размеры, мм |
диаметр, B |
320 |
320 |
высота, H |
510 |
495 |
Присоединительные размеры, мм не более:
D
D1
d
n, шт. |
205
170
18
8 |
260
225
18
4 |
Масса, кг, не более |
22 |
Срок службы клапана — 15 лет. Срок службы предохранителя огневого — 5 лет.
Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.
Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
