Каплеуловитель струнного типа КСУ-430

Запросить цену

ТУ 28.99.39.190-013-26842920-2021

Каплеуловитель струнный КСУ-430 от производителя .

Назначение Каплеуловителя КСУ-430:

Каплеуловитель струнный КСУ-430, изготовленный специалистами нашего завода, является комплектующим изделием тепломассообменных аппаратов и газожидкостных сепараторов, применяемых в нефтегазовой и нефтеперерабатывающей промышленности, а также в других технологиях разделения воздуха и газа с жидкостями, очистки дымовых газов и газовых выбросов,также в авиапромышленности (Резервуарное оборудование для авиатоплива: особенности проектирования и оснащения).

Описание каплеуловителя КСУ-430:

Наше предприятие производит каплеуловитель КСУ-430 с каркасными деталями, изготовленными из стали марки 12Х18Н10Т ГОСТ 5582,  струнами, изготовленными из проволоки стали марки 12Х18Н10Т ГОСТ 18143.

Перед монтажом каплеуловителей в колонну необходимо визуально проверить состояние проволочной насадки. Не допускаются обрывы струн, вмятины, смещение витков более, чем на один шаг намотки и сквозные каналы.​ При установке  каплеуловитель размещают таким образом, чтобы струны располагались вертикально на внутренней вертикальной перегородке сечения ректификационной колонны. КС крепится к вертикальной перегородке при помощи четырех шпилек соответствующего размера так, чтобы струнная насадка плотно закрывала окна в перегородке колонны.

Каплеуловители могут эксплуатироваться в условиях макроклиматических районов с умеренным климатом и холодным климатом по ГОСТ 16350 с температурой окружающего воздуха от минус 40 до плюс 40 С. Климатическое исполнение УХЛ, категория размещения 2 по ГОСТ 15150.

Каплеуловители предназначены для применения во взрывоопасной зоне класса 0, по частоте и длительности присутствия взрывчатой газовой смеси по ТР ТС 032/2013, ГОСТ 30852.9; для взрывоопасных смесей относящихся к категории НА согласно безопасным экспериментальным зазорам (БЭМЗ) и минимальным воспламеняющим токам (МВТ) по ГОСТ 30852.11; для взрывоопасных смесей газов и паров группы ТЗ по температуре самовоспламенения согласно ГОСТ 30852.5.

Каплеуловители КСУ могут применяться и как выносные аппараты, когда происходит процесс не накапливания жидкости, а мгновенного ее сброса в нижерасположенный отсек. В случае, когда газовый поток вышел из основного нефтегазосепаратора и требуется дополнительная очистка от капельной жидкости, способной вытесниться из основного аппарата в следствие  пенообразования или временного нарушения технологического режима, также устанавливают КС-430 и КСУ-430 в сепараторы диаметром от 1000 до 3400мм.

Наименование параметров Величина параметров
Диаметр сепаратора, мм 1000 – 3400
Производителность,м3

по нефти

по газу



20 – 2250

20700 – 440 000

Давление расчетное, МПа 0,6 – 16
Температура рабочей среды, С от 0 до 100
Массовая концентрация нефти в очищенном газе, г/м3 0,1

Условное обозначение каплеуловителя при заказе: КС-430, КСУ-430, КСУЛ-430, где

КС — каплеуловитель струнный;

У – устойчивый (каркас изготовлен из стали 12Х18Н10Т);

УЛ – устойчивый лавсановый (каркас изготовлен из стали 12Х18Н10Т, струны из мононити полиэфирной термофиксированной);

430 – длина, мм

Преимущества КС:

  • Высокая эффективность сепарации (более 99 %) и улавливания мелких частиц размером от 3-5 мкм и выше.
  • Повышенная износостойкость
  • Устойчивость к резкому перепаду температур и ультрафиолетовому излучению
  • Не подверженность биологическому обрастанию
  • Нетоксичность в ходе монтажной установки и эксплуатации

Технические характеристики каплеуловителя КСУ:

Наименование параметров

КСУ 430

Эффективность сепарации, г/нм3,
не более

0,1

Гидравлическое сопротивление, МПа,
не более

1,0*10-3

Количество слоев струн по ходу газа (шт.)

от 28 до 32

Материал исполнения проволоки

12Х18Н10Т и др.

Материал исполнения корпуса

12Х18Н10Т

Толщина проволоки

0,5

Масса, кг, не более

10

Габаритные размеры, мм

430Х245Х104

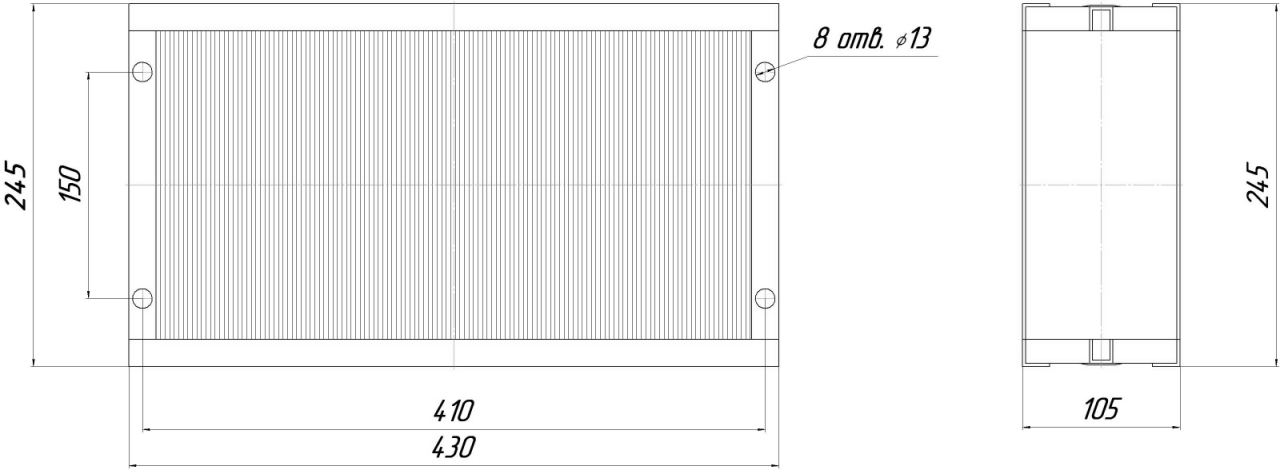

КС КСУ размеры

Размеры
