Площадки обслуживания ПО

Назначение: площадки обслуживания ПО предназначены для безопасного перехода на цистерны и удобства проведения налива или слива нефти и нефтепродуктов, а также для других операций на объектах нефтепродуктообеспечения.

Описание: площадки обслуживания могут быть использованы в отраслях промышленности, имеющих необходимость доступа на авто- и ж/д- цистерны или другие объекты.

Особенности площадок обслуживания ПО

1) Обслуживание автоцистерн высотой от 2,5 до 3,9 метров и ж/д цистерн высотой от 3,7 до 4,8 метров;
2) Доступ на площадку обслуживания с нижнего уровня при помощи маршевой лестницы или с других конструкций при помощи переходной площадки;

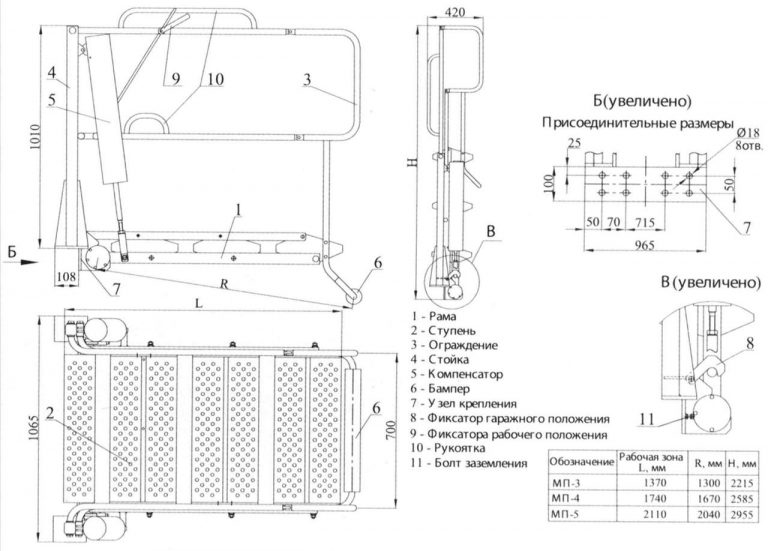

3) Возможность исполнения мостика с 3, 4 или 5 ступенями;
4) Балансировка мостика при помощи пружинного компенсатора;
5) Фиксация мостика в гаражном и рабочем положении;
6) Возможна установка механизма перемещения мостика, для обеспечения передвижения мостика вдоль площадки обслуживания;
7) Возможна установка мостиков с одной или с двух сторон площадки обслуживания;
8) Возможно соединение нескольких площадок обслуживания между собой при помощи переходных площадок;
9) По желанию заказчика площадка обслуживания может комплектоваться датчиками гаражного и рабочего положений переходного мостика;

Площадка обслуживания может входить в состав других устройств, предназначенных для верхнего налива и слива или учета нефти и нефтепродуктов.

Технические характеристики  ПО:

Рабочая зона, мм Рис. 2
Время приведения мостика переходного в рабочее положение, сек, не более 2
Усилие, прикладываемое к переходному мостику для приведения его: — в рабочее положение, Н (кгс), не более 100 (10)
— в гаражное положение, Н (кгс), не более 300 (30)
Рабочая нагрузка на настил рамы площадки обслуживания, Н (кгс),







не более

1670 (167)
Рабочая нагрузка на ступень мостика переходного, Н (кгс), не более 1200 (120)
Рабочая нагрузка на ступень лестницы маршевой, Н (кгс), не более 1200 (120)
Обслуживающий персонал, чел. 1
Назначенный срок службы устройства, лет 10
Назначенный ресурс циклов мостика переходного, не менее 5000
Габаритные размеры в сложенном положении (рисунок 1), мм, не более: длина 6710
ширина 1190
высота 5220
Масса, кг, не более 520

Данная техническая характеристика указана для базовой компоновки площадки обслуживания (элементы, входящие в базовую компоновку указаны на рисунке 1.

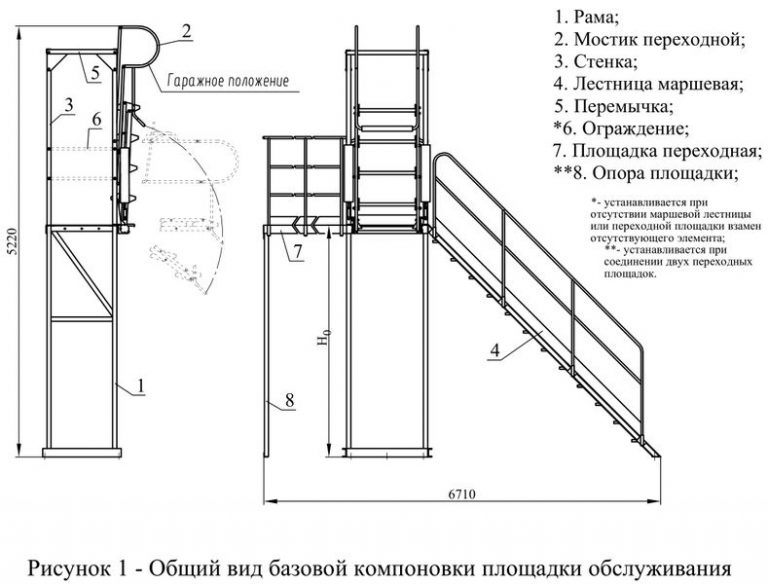

Общий вид площадки обслуживания

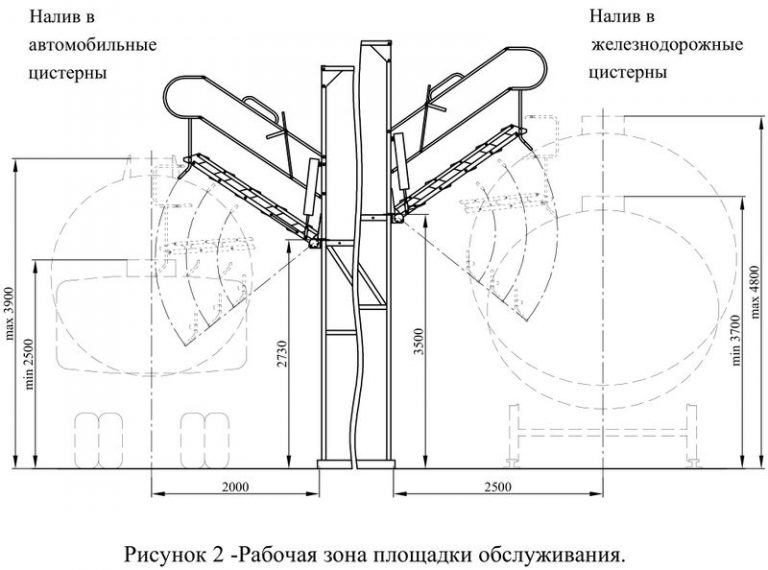

Рабочая зона площадки обслуживания
