Мостики переходные МП

ТУ 112-024-85

Опросный лист для заказа оборудования "Мостики переходные МП" Скачать в формате PDF Скачать в формате DOC Запросить цену

ТУ 28.99.39.190-014-26842920-2021

Мостики переходные МП предназначены для перехода людей со сливо-наливной эстакады на вагон-цистерну и автоцистерну.

По устойчивости к воздействию климатических факторов внешней среды мостики изготавливают в климатическом исполнении У, УХЛ категории размещения 1 по ГОСТ 15150-69.

Условное обозначение мостика при заказе:

МП-0,7/1,3-3-А-У ТУ 28.99.39.190-014-26842920-2021,

где МП — мостик переходной универсальный;

0,7 – ширина мостика, м;

1,3 – длина мостика, м;

3 – количество ступеней, шт.;

П – противовес (компенсирующее вес мостика устройство);

А – амортизатор,

У — климатическое исполнение по ГОСТ 15150-69.

Безопасность доступа к горловине цистерны обеспечивается системой перил-ограждений. Конструкция мостика предусматривает его фиксацию в вертикальном (поднятом) положении. При монтаже мостика необходимо убедиться в хорошей регулировке подзарядки торсиона, при необходимости отрегулировать.

По устойчивости к воздействию климатических факторов соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69.

Средняя наработка на отказ не менее 2600 циклов.
Под циклом понимается перемещение мостика на величину хода вдоль эстакады и поворот из исходного положения в рабочее и обратно, при условии работы всех его составных частей.

Срок службы – 10 лет.

Таблица 1 — Технические характеристики МП с амортизаторами

Наименование параметра Обозначение мостика
МП-0,7/0,8-2-А МП-0,7/1,3-3-А МП-0,7/1,7-4-А МП-0,7/2,1-5-А
Значение параметра
Рабочая длина

L,м ±5%

 0,8 1,3 1,7 2,1
Число ступеней 2 3 4 5
Ширина ступеней b, м 0,7
Нагрузка на мостик, кг, не более 120
Усилие для поднятия мостика, Н, не более 200-300
Время установки мостика, с 5-10
Угол поворота (ход), не менее, град. 115
Габаритные размеры в сложенном (гаражном положении), мм не более
Длина 500 600 900 900
Ширина 1100 1100 1100 1200
Высота 1700 2300 2600 3200
Масса, кг, не более 110 130 150 180



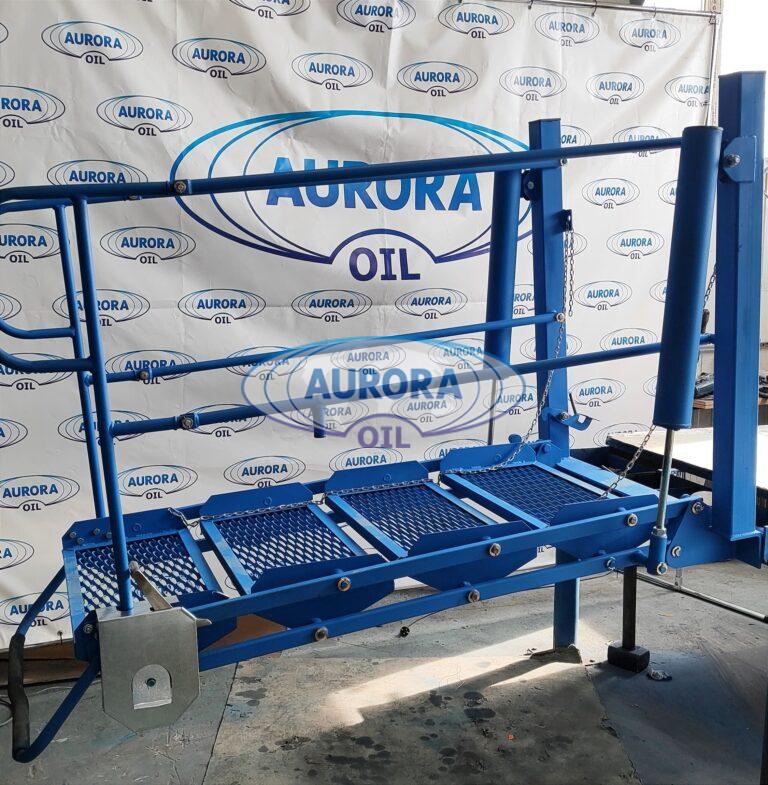

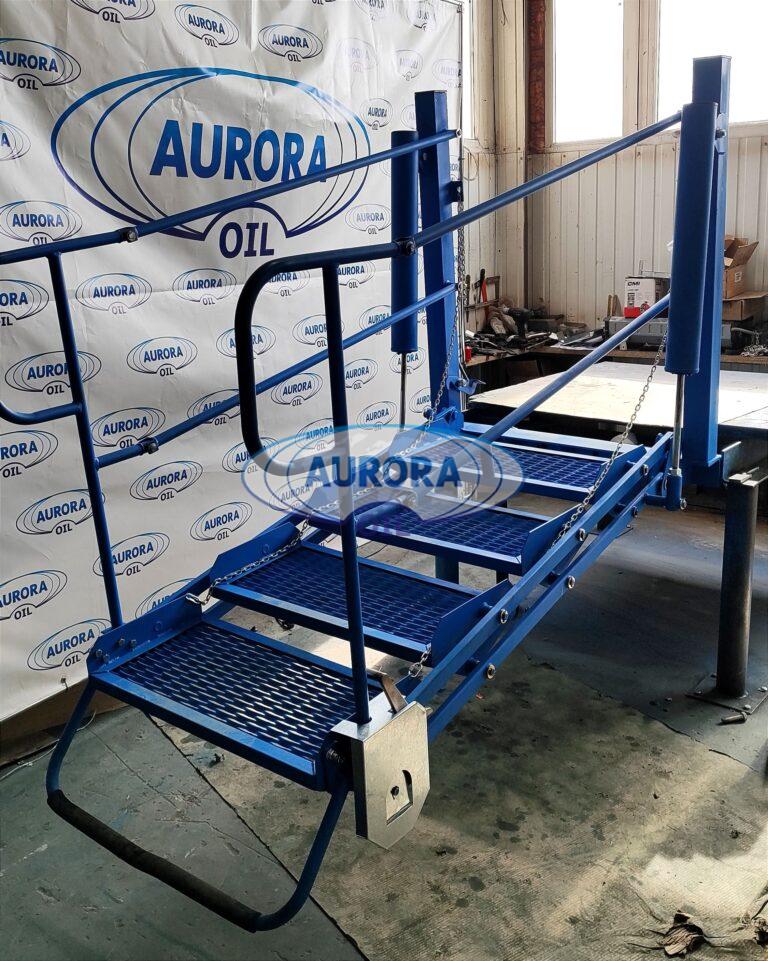

Внешний вид мостик переходной МП-1,8

Таблица 2 — Технические характеристики МП с противовесом

Наименование параметра Обозначение мостика
МП-0,7/0,8-2-П МП-0,7/1,3-3-П МП-0,7/1,7-4-П МП-0,7/2,3-5-П
Значение параметра
Рабочая длина

L,м ±5%

 0,8 1,3 1,7 2,3
Число ступеней 2 3 4 5
Ширина ступеней b, м 0,7
Нагрузка на мостик, кг, не более 120
Усилие для поднятия мостика, Н, не более 200-300
Время установки мостика, с 5-10
Угол поворота (ход), не менее, град. 90
Габаритные размеры в сложенном (гаражном положении), мм не более
Длина 600 700 700 700
Ширина 1100 1100 1100 1100
Высота 2600 3100 3550 3950
Масса, кг, не более 150 200 250 300
