Верхний налив нефтепродуктов

АСН-12ВГ, АСН-10ВГ, АСН-6ВНГ, АСН-8ВГ, АСН-8НГ, АДК, ТЗК-100, АСН-ЯРУС

Опросный лист для заказа оборудования "Верхний налив нефтепродуктов" Скачать в формате PDF Скачать в формате DOC Запросить цену

Назначение: верхний налив продуктов относится к специальным устройствам по отпуску нефтепродуктов, сжиженных углеводородных газов (СУГ), кислот, щелочей на нефтебазах и НПЗ.

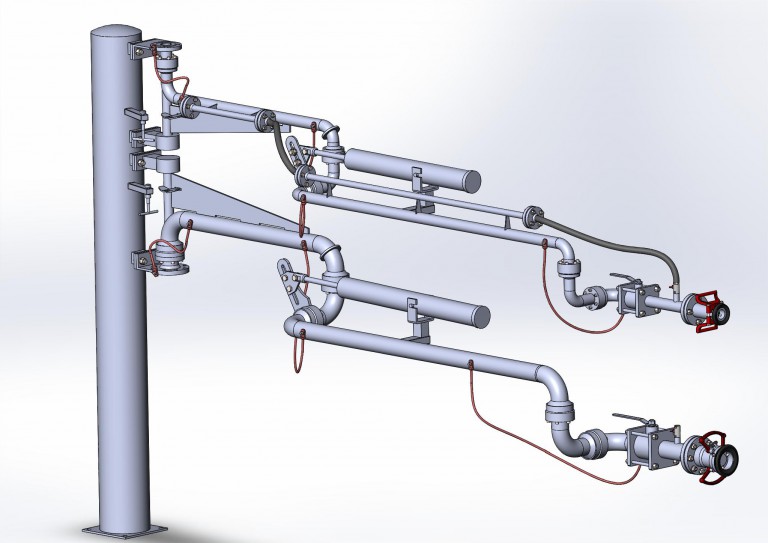

Описание: в состав устройства верхнего налива эстакады СУГ и легковоспламеняющихся жидкостей, транспортируемых под давлением, должны входить:

— трубопровод жидкого продукта (жидкой фазы),

— газоуравнительная линия (трубопровод паровой фазы),

-линия сброса на факел.

В зависимости от свойств, климатических условий наливаемого продукта верхним способом в железнодорожные или автомобильные цистерны, существуют различные виды устройств налива нефтепродуктов:

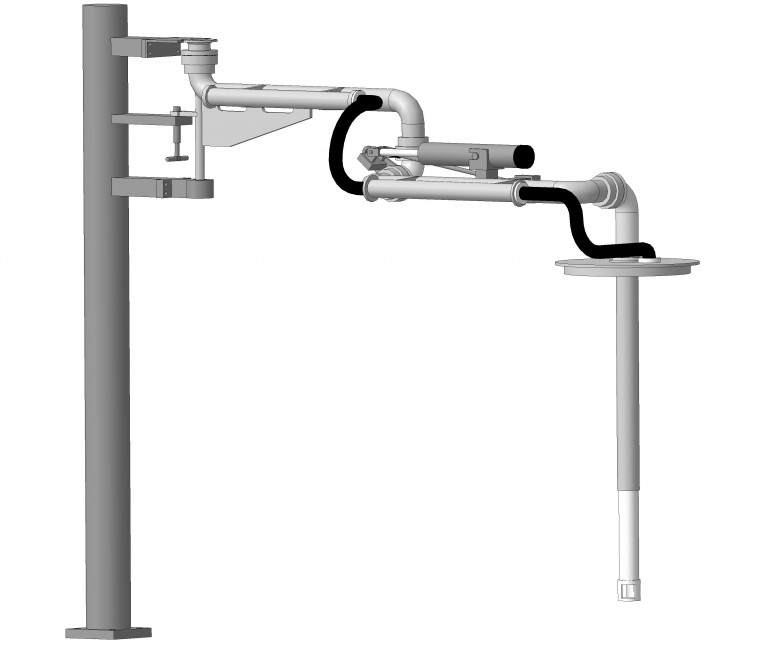

  • Консоль верхнего налива с контргрузом с телескопической трубой и лебедкой
  • Консоль верхнего не герметичного налива с пружинным балансиром
  • Консоль верхнего не герметичного слива с пружинным балансиром Консоль верхнего не герметичного налива с пружинным балансиром и наливной трубой
  • Консоль верхнего герметичного налива с отводом паров, телескопической трубой, пружинным балансиром
  • Консоль верхнего не герметичного налива с пружинным балансиром и телескопической трубой
  • Консоль верхнего герметичного налива с электрообогревом, с отводом паров, телескопической трубой, пружинным балансиром
  • Консоль верхнего налива с плоской крышкой, отводом паров, телескопической трубой, пружинным балансиром

В зависимости от химических свойств наливаемого продукта устройство для верхнего налива может быть выполнено из:

-нержавеющей стали

-стали марки 20

-стали марки 09Г2С

-футировочного материала внутри стальной трубы.

Особенности эксплуатации верхнего налива нефтепродуктов:

-Верхний налив нефтепродуктов должен быть выполнен с помощью закрытой бесшланговой системы автоматизированных шарнирно-сочлененных или телескопических устройств верхнего налива, которые оборудованы автоматическими ограничителями налива, для предотвращения перелива цистерн, а также устройствами для герметизации налива с отводом паров на регенерационную установку или газосборную систему.

-Верхний налив нефтепродуктов в железнодорожные и автомобильные цистерны необходимо осуществлять под слой жидкости, затопленной струей, не разбрызгивая и не выплескивая до установленного уровня наполнения. При этом также учитывается возможное расширение от повышения температуры во время транспортировки. Что касается наливных устройств для налива легковоспламеняющихся и горючих жидкостей, то их длина должна быть не более 200 мм относительно расстояния от конца наливного устройства до нижней образующей цистерны.

-Наличие двухрядных шарниров обеспечивает легкое перемещение устройства без перекосов при длительной работе.

-Верхний налив легковоспламеняющихся и горючих жидкостей автоматизируется с помощью ограничителей уровня налива с учетом их применимости для различных сред.

-На трубопроводах жидкой и паровой фаз при наливе СУГ от железнодорожных цистерн до отключающей задвижки необходим штуцер с вентилем с целью освобождения остаточного газа из рукавов в факельную систему.

-Устройства верхнего налива на эстакадах для высоковязких, кристаллизирующихся продуктов и продуктов, способных образовывать твердые гидраты, необходимо укомплектовывать обогревающими устройствами, которые поддерживают температуру наливного устройства выше температуры кристаллизации или образования гидратов. Для этого используется электрообогрев устройства или осуществляется обогрев паром. При этом участки наливных устройств, которые опускаются в горловину цистерны, не обогреваются.

— Верхний налив легковоспламеняющихся и горючих жидкостей должен быть закрытым и герметичным, в случае если жидкости относятся к вредным веществам 1 и 2 класса опасности по ГОСТ 12.1.007-76. Верхний налив сжиженных углеводородных газов и легковоспламеняющихся жидкостей под давлением также должен быть герметичным.

-Устройства для верхнего налива легковоспламеняющихся и горючих жидкостей, относящихся к вредным веществам 1 и 2 класса опасности, должен быть герметичным. Классификация вредных веществ принимается.

-Для каждого вида наливаемого продукта в случае недопустимости смешения его с другими продуктами, должны быть предусмотрены самостоятельные устройства верхнего налива.
