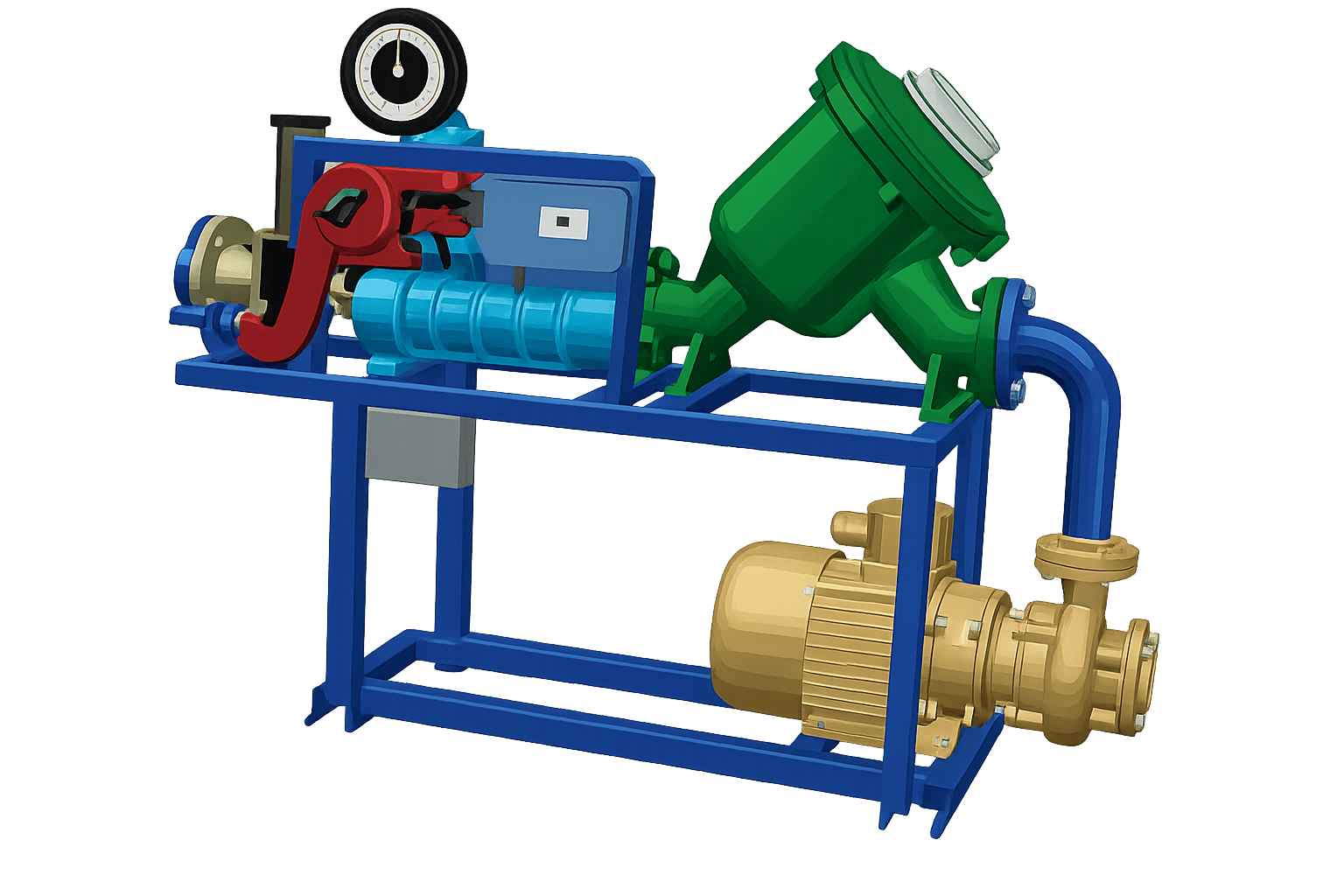

Счётно-дозирующий комплекс СДК-01

АСН-100АС, АСН-12ВГ, АСН-10ВГ, АСН-6ВНГ, АСН-8ВГ, АСН-8НГ, АДК, ТЗК-100, АСН-ЯРУС

Назначение: счётно-дозирующий комплекс СДК-01 предназначен для измерения объёма и коммерческого отпуска заданной дозы нефтепродуктов при перекачке, сливе, наливе.

Описание: в состав комплекса СДК-01 входят: электронасосный агрегат, фильтр, счётчик, устройство заземления автоцистерн, клапан электромагнитный регулирующий двухкаскадный, датчик уровня, кнопка пуск-стоп, шкаф управления, пульт дистанционного управления. Дополнительное оснащение: обратный клапан, устройство верхнего налива нефтепродуктов в автоцистерны АСН-100 А.

Особенности СДК-01:

Отпуск первых и последних 100 литров производится в режиме малого расхода.
Налив автоматически прекращается при отпуске заданной дозы или при достижении предельного уровня продукта в цистерне.

Технические характеристики СДК-01:

Наименование параметра		СДК-01
Диаметр условного прохода, мм		100
Рабочее давление, МПа, не более		1,0
Диапазон расходов, м³/час		18…100
Диапазон изменений вязкости, мм² (сСт)		0,55÷60
Минимальный объём жидкости при измерении, л		200
Пределы допускаемой относительной погрешности измерений, объёма, %		± 0,15
Дискретность измерений, л, не более		1,0
Верхний предел разового учёта пульта дистанционного управления, л		99 999
Верхний предел суммарного учёта счётчика жидкости, л		99 999 999
Температура окружающего воздуха:	для счётно-дозирующего устройства, ºС;	-40…+50
Температура окружающего воздуха:	для аппаратуры дистанционного управления, ºС	+10 … +35
Электропитание:	напряжение,В	380(+10%÷-15%)
Электропитание:	частота, Гц	50±1
Потребляемая мощность, кВА		11
Категория взрывозащищённости		2ЕхdiIIВТ4
Назначенный срок службы, лет		10
Габаритные размеры, мм		1650х535х1254
Масса, кг		330
