Оборудование учета по объему ТЗК-100 вертикального исполнения

АСН-12ВГ, АСН-10ВГ, АСН-6ВНГ, АСН-8ВГ, АСН-8НГ, АДК, ТЗК-100, АСН-ЯРУС

Опросный лист для заказа оборудования "Оборудование учета по объему ТЗК-100 вертикального исполнения" Скачать в формате PDF Скачать в формате DOC Запросить цену

Назначение: комплекс ТЗК-100 О 080 MM применяется для коммерческого учёта и отпуска нефтепродуктов на нефтебазах и терминалах. ТЗК-100 О 080 ММ может использоваться для перекачки нефтепродуктов в авто- и ж/д цистерны с вязкостью 0,55 — 60,0 сСт

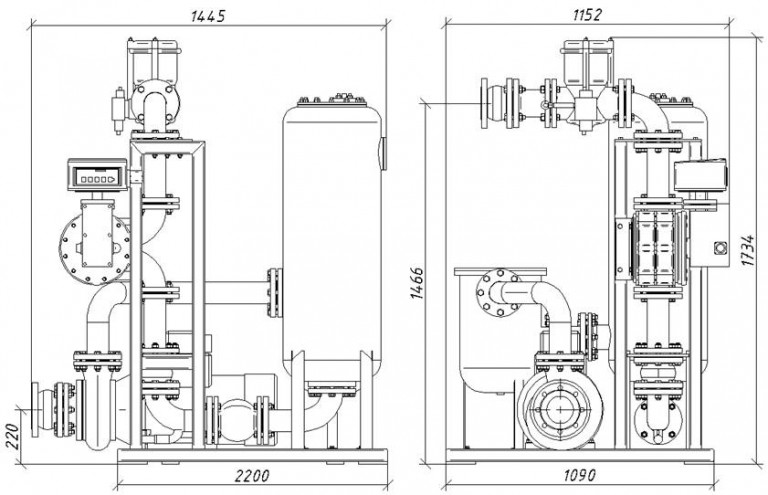

Описание: комплекс ТЗК-100 О 080 MM представляет компактный эргомичный вариант с максимальной производительностью установки 92 м3. Учет по объему осуществляется за счет ротационного счетчика. ТЗК-100 О 080 MM комплектуется отдельным фильтром и газоотделителем. В состав ТЗК – 100 МЭ 08 ММ входят специальные насосы для перекачивания нефтепродуктов с двойным торцевым уплотнением, компенсаторы, исключающие температурные и вибрационные воздействия на трубопровод, двухступенчатые трехпозиционные электромагнитные клапаны гидравлического типа, защищающие от гидравлических ударов и позволяющие производить процесс с большим и малым расходом в соответствии с существующими нормами. ТЗК – 100 МЭ 08 ММ имеет взрывозащищенное исполнение.

Устройство ТЗК – 100 МЭ 08 ММ предусматривает автоматизацию процесса налива и автоматически отключается, в случае:

достижения заданной дозы достижения максимально предельного уровня в автоцистерне
нарушения заземления автоцистерны
поднятия трапа
поднятия заправочной консоли выше линии горизонта
прекращения подачи топлива

Технические характерситики:

Максимальное избыточное давление	1.6 МПа
Минимальное избыточное давление	0.1 МПа
Диапазон рабочих температур	— 40 — +50 °C
Погрешность измерения (фактическая)	± 0.15 (± 0.1) %
Номинальный диаметр условного прохода	80 мм
Максимальный объёмный расход	до 90 м3/ч
