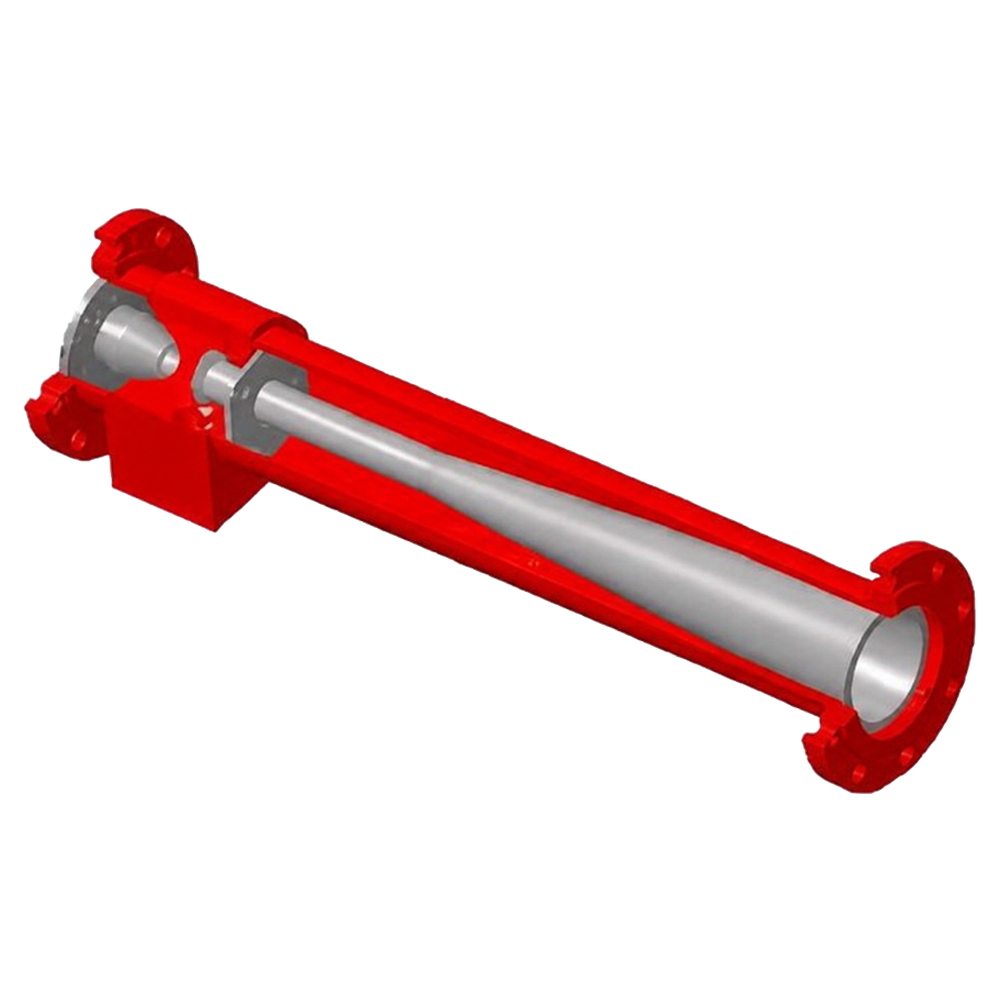

Высоконапорный пеногенератор низкой и средней кратности ВПГ

ТУ 4854-002-67627346-2020, ТУ 28.99.39-006-63740471-2021, ТУ 4854-001-54883547-01, ТУ 4854-016-72410778-07, ТУ 4854-002-45416838-98, ВПГ Штурм, КРФ-ВПГ, "Алфей" , ВПГ "Вариабельный", ВПГ Герда

Назначение и область применения

Высоконапорный пеногенератор ВПГ для подслойного пожаротушения резервуаров предназначен для получения воздушно-механической пены низкой кратности из водного раствора пенообразователя и применяется в составе стационарных систем подслойного пожаротушения резервуаров с нефтью, нефтепродуктами и другими горючими жидкостями.

Пеногенератор обеспечивает образование устойчивой воздушно-механической пены и ее подачу под высоким давлением непосредственно в защищаемый резервуар. Благодаря высокому коэффициенту преобразования давления оборудование эффективно работает в системах подслойного пожаротушения даже при значительном гидростатическом давлении столба нефтепродукта.

Высоконапорные пеногенераторы ВПГ применяются на нефтебазах, резервуарных парках, нефтеперерабатывающих предприятиях, нефтеналивных терминалах, объектах нефтехимической промышленности и других производствах, где используются стационарные установки пенного пожаротушения.

Принцип работы

Работа пеногенератора основана на эжекционном принципе.

Раствор пенообразователя под высоким давлением поступает в сопловой блок, где формируется высокоскоростная струя. За счет возникающего разрежения через воздухозаборный патрубок в устройство поступает атмосферный воздух, который смешивается с раствором пенообразователя в камере смешения.

После прохождения через диффузор образуется воздушно-механическая пена низкой кратности, которая по трубопроводу направляется в резервуар и поступает под слой горючей жидкости, обеспечивая эффективное тушение пожара.

Материалы изготовления

В зависимости от требований заказчика оборудование может быть изготовлено:

из углеродистой стали Ст20;
из низколегированной стали 09Г2С;
из коррозионностойкой нержавеющей стали 12Х18Н10Т.

Климатическое исполнение У, ХЛ, УХЛ, Т и ОМ по ГОСТ 15150-69.

Конструкция и габаритный чертеж высоконапорного пеногенератора ВПГ

На чертеже показаны основные конструктивные элементы и габаритный размер L, который зависит от исполнения оборудования:

Чертеж высоконапорного пеногенератора ВПГ с обозначением основных конструктивных элементов и габаритного размера L — Рисунок 1 – Конструкция высоконапорного пеногенератора ВПГ.

1, 5 — присоеденительные фланцы;
2 — сопло;
3 — корпус;
4 — диффузор;
6 — воздухозаборный патрубок;
7,8 — дренажные отверстия;
9 — сетчатый воздушный фильтр;
10 — шильдик;
11 — указатель направления потка пены.

Особенности конструкции

образование воздушно-механической пены низкой кратности из водного раствора пенообразователя;
высокий коэффициент преобразования давления, обеспечивающий работу в системах подслойного пожаротушения;
подача образованной пены по трубопроводу непосредственно в защищаемый резервуар;
обратный клапан для защиты пеногенератора при изменении давления в системе;
простая конструкция без сложных подвижных механизмов;
высокая надежность и длительный срок эксплуатации;
возможность изготовления в различных исполнениях в зависимости от условий эксплуатации.

Для защиты высоконапорного пеногенератора от попадания механических примесей и обеспечения его стабильной работы рекомендуется устанавливать на линии подачи раствора пенообразователя пожарный фильтр универсальный (ПФУ). Использование фильтра предотвращает засорение соплового блока, снижает риск отказов оборудования и увеличивает срок службы пеногенератора.

Технические характеристики ВПГ

Наименование параметра	ВПГ-5	ВПГ-10	ВПГ-15	ВПГ-20	ВПГ-25	ВПГ-30	ВПГ-40
Рабочее давление (давление раствора пенообразователя перед пеногенератором), МПа	0,8 ± 0,1
Производительность по раствору пенообразователя, л/с, не менее	5	10	15	20	25	30	40
Коэффициент преобразования давления, %, не менее	40
Кратность пены низкой кратности, не менее	5
Масса, кг, не более	40			50
Габаритные размеры, мм, не более	760 × 215 × 215			1100 × 280 × 280
Срок службы, лет, не менее	10

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
