Огнепреградитель ОПН1-80 со съёмной кассетой

ТУ 3689-002-0217636-93;

Огнепреградитель ОПН со съемной кассетой устанавливается между предохранительным или дыхательным клапаном и резервуаром. Это помогает предотвратить попадание в газовое пространство пламени или искры через дыхательную арматуру, что может спровоцировать вспышку.

Огнепреградитель со съемной кассетой ОПН работает по принципу предотвращения распространения пламени благодаря кассете, состоящей из пакета плоских и гофрированных пластин. Кассета помещена в корпус. Пластины кассеты образуют каналы малого диаметра, которые дробят попадающее в них пламя на более мелкие потоки. Благодаря тому, что это увеличивает поверхность соприкосновения пламени с предохранителем, теплоотдача на стены каналов возрастает, и пламя гаснет.

По запросу заказчика огнепреградитель ОП может быть поставлен в комплекте с термочехлом.

Конструкция предполагает возможность сборки-разборки огневого предохранителя ОПН для извлечения кассеты и проведения ее осмотра её работоспособности.

Огнепреградители ОПН1-80 применяются на нефтебазах, резервуарных парках и АЗС, имеют повышенную огнестойкость. Огнепреградители ОПН1-80 успешно функционируют в условиях Сибири и Крайнего Севера.

ОПН1-80 выпускаются в климатических исполнениях Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Корпуса и крышки огнепреградителя могут быть изготовлены из алюминиевого сплава (А) или из углеродистой стали (С).

Технические характеристики

Параметры		ОПН1-50А	ОПН1-50С	ОПН1-80А	ОПН1-80С	ОПН1-100А	ОПН1-100С
Условный проход ДУ, мм		50	50	80	80	100	100
Рабочее давление, МПа		0,25	0,25	0,25	1	0,25	0,25
Пропускная способность, м³ /ч, не менее (при сопротивлении воздушному потоку 118 Па)		60

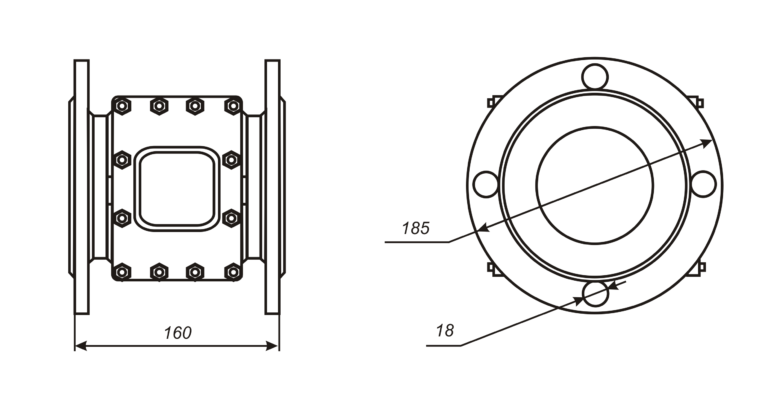

Габариты, мм не более	Длина	170	170	160	160	165	165
Габариты, мм не более	Диаметр фланца	140	140	185	195	205	205
Масса, кг не более		5	10	6	11	8	17

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
