Пожарный насадок НП-III для водяных завес

Назначение: насадки пожарные НП предназначены для комплектации установок пожаротушения, водяного охлаждения (орошения) и водяных завес.

НП-III — предназначены для подачи воды, равномерно распределенной по форме полукруга;

Насадки НП-III применяются чаще всего для создания водяных завес, устанавливаемых на путях вероятного прохождения облаков опасных паров и газов. НП-III также могут применяться для защиты от воздействия тепловых потоков с учетом их технических характеристик. По заказу НП-III могут быть изготовлены в переносном исполнении с установкой вместо фланцевого соединения пожарных соединительных головок по ГОСТ 28352-89.

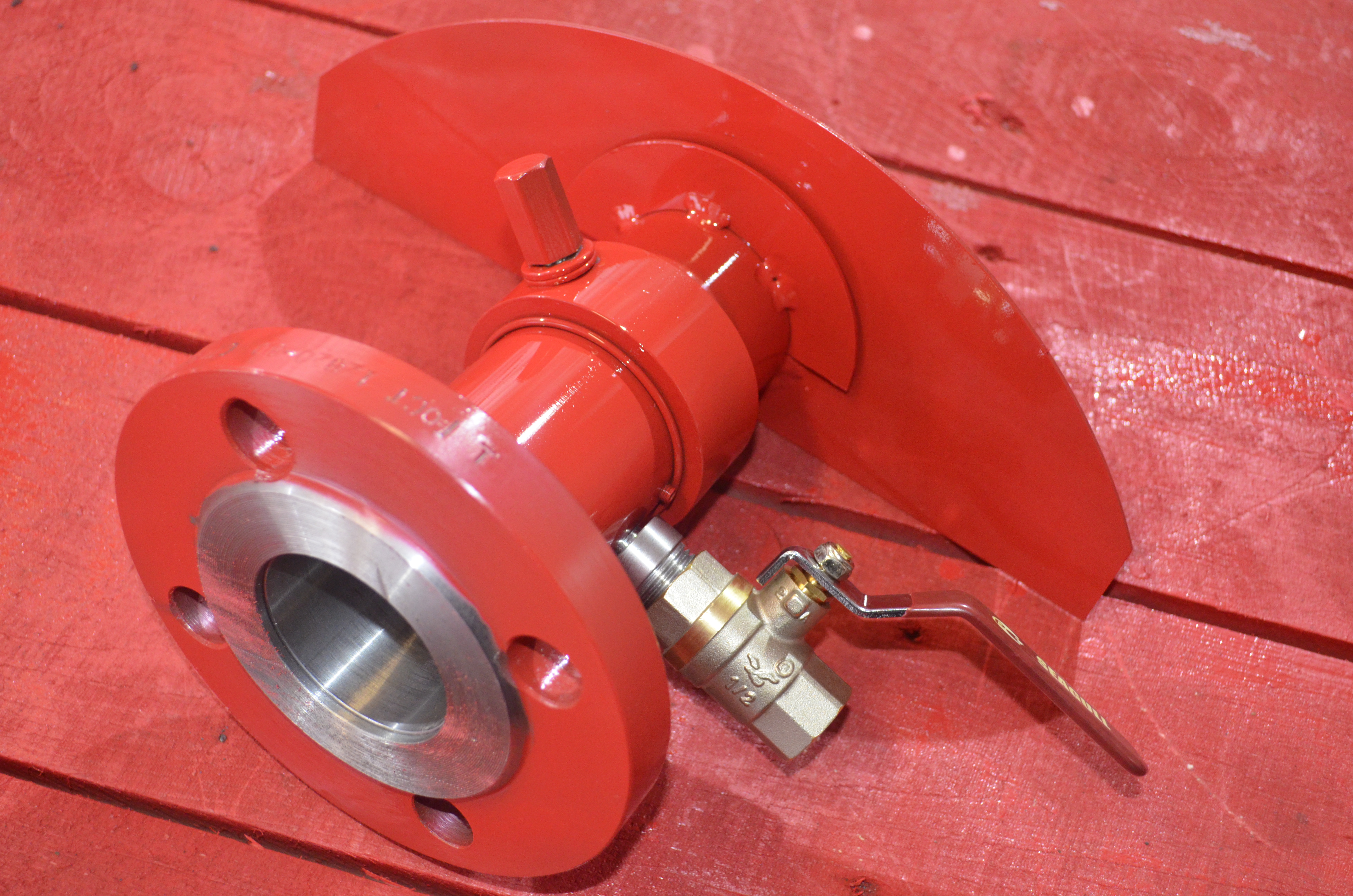

Насадок пожарный НП-III состоит из: 1-корпуса; 2- встроенного фильтра; 3- регулятора;4- узла очистки фильтра; 5—фланца ГОСТ 12820-80; .

По устойчивости к климатическим воздействиям насадки изготавливаются в вариантах У, ХЛ, УХЛ, МО, Т.

Климатическое исполнение У – ст. 20 с антикоррозийным покрытием;

Климатическое исполнение ХЛ, УХЛ – ст. 09Г2С с антикоррозийным покрытием;

Климатическое исполнение Т, ОМ – нержавеющая сталь;

Климатическое исполнение У, ХЛ, УХЛ эксплуатируются на морской воде – нержавеющая сталь (при заказе указывается дополнительно).

  Преимущества НП:

  • расширенные функциональные и технические характеристики;
  • широкий диапазон расходов и напоров;
  • высокая износостойкость за счет наличия встроенных фильтрующих элементов.



Наименование параметра

Значение параметра НП-III

НП-III/40

НП-III/50

НП-III/40-1

НП-III/40-2

НП-III/40-3

НП-III/40-4

НП-III/50-1

НП-III/50-2

НП-III/50-3

НП-III/50-4

1. Диапазон рабочих давлений, МПа

0,5 – 1,2

2. Номинальное давление, МПа

0,7

3. Расход, л/с,
не менее*

2,3

4,2

6,5

8,5

3,0

6,0

9,0

12,0

4. Высота водяной завесы (H), м,
не менее*

5,0

5,5

6,0

6,5

5,2

5,7

6,2

6,7

5. Ширина водяной завесы (В), м,
не менее*

16,0

18,0

21,0

22,0

16,5

19,0

22,0

23,0

6. Глубина водяной завесы, м*

0,5-1,5

7. Масса, кг, не более

4,5

6,0

8.Тип присоединения к трубопроводу

Фланец 1-40-16 по ГОСТ 12820-80

Фланец 1-50-16 по ГОСТ 12820-80

По заказу вместо фланцевого соединения могут быть установлены
пожарные соединительные головки по ГОСТ 28352-89

9. Срок эксплуатации, лет, не менее

10
