Пожарный насадок «Вулкан» НП-II для водяных завес

ТУ 4854-011-81293202-2012 ДВ33-СВо, ороситель, оросители, ороситель, ДВЗЗ

ТУ 4854-015-26842920-2020

ТУ 4854-015-01719561-2017

Назначение: насадки пожарные НП предназначены для комплектации установок пожаротушения, водяного охлаждения (орошения) и водяных завес.

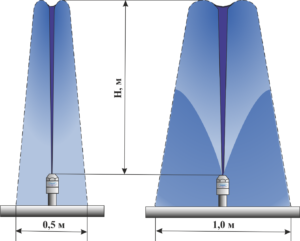

Насадки пожарные НП-II предназначены для направления одной части воды вертикально вверх через встроенное коническое сопло, а другой части — через щелевые отверстия для подачи распыленной воды в свободные зоны, которые возникают между оросителями вследствие их расстановки на расстоянии до 0,5 м, а также по причине рассечения сплошной вертикальной струи и разлета капель под воздействием ветра.

Насадок

НП-II состоит из следующих основных узлов:

  • патрубок поз.1
  • корпус поз.2;
  • прокладка поз.3;

Насадки НП-II применяются обычно для создания водяных завес на технологических площадках причалов в соответствии с требованиями ВСН 12 «Причальные комплексы для перегрузки нефти и нефтепродуктов. Противопожарная защита. Нормы проектирования», в резервуарных парках хранения СУГ, а также на других объектах, требующих использования высоких протяженных водяных завес. В отличии от НП-I, НП-II создают более прочную водяную завесу для тепловых потоков за счет подачи мелкодисперсной воды в образующие между насадками свободные зоны.

Описание: насадки пожарные НП-II состоят из 1 — корпуса, 2 — встроенного фильтра;3 — патрубка, который указывается при заказе.

Пожарные насадки НП-II производятся только из нержавеющей стали. Патрубки к НП-I и НП-II изготавливаются из ст.20 или 09Г2С в зависимости от климатического исполнения.

По устойчивости к климатическим воздействиям насадки изготавливаются в вариантах У, ХЛ, УХЛ, МО, Т.

Климатическое исполнение У – ст. 20 с антикоррозийным покрытием;

Климатическое исполнение ХЛ, УХЛ – ст. 09Г2С с антикоррозийным покрытием;

Климатическое исполнение Т, ОМ – нержавеющая сталь;

Климатическое исполнение У, ХЛ, УХЛ эксплуатируются на морской воде – нержавеющая сталь (при заказе указывается дополнительно).

Преимущества НП:

  • расширенные функциональные и технические характеристики;
  • широкий диапазон расходов и напоров;
  • высокая износостойкость за счет наличия встроенных фильтрующих элементов.

Технические характеристики:



Наименование параметра

Значение параметра НП-II

НП-II/3

НП-II/4

НП-II/5

НП-II/6

НП-II/7

1. Условного диаметр прохода, мм

3

4

5

6

7

2. φ — коэффициент, определяемый в зависимости от диаметра спрыска

0,0825

0,0615

0,0487

0,0404

0,0340

3. Ви – величина коэффициента расхода воды, не менее

0,000981

0,0031

0,00756

0,01568

0,029

4. Диапазон рабочих давлений, МПа

0,7 – 1,2

5. Высота, не менее, м

5,5

8,0

10,0

12,0

13,5

6. Масса, кг, не более

0,8

1,2

7. Срок эксплуатации, лет, не менее

10

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
